用于建筑结构的喷涂装置及其喷涂方法与流程

本发明涉及建筑施工，具体涉及一种用于建筑结构的喷涂装置及其喷涂方法。

背景技术：

1、建筑施工中，喷涂是通过喷枪或碟式雾化器，借助于压力或离心力，将涂料分散成均匀而微细的雾滴，施涂于被涂物表面。喷涂可分为空气喷涂、无空气喷涂、静电喷涂以及上述基本喷涂形式的各种派生的方式，如大流量低压力雾化喷涂、热喷涂、自动喷涂、多组喷涂等。在建筑施工时，建筑的内部或外部表面均需要进行喷涂保护，如在外墙进行喷涂真石漆，在进行喷涂时，需要借助喷涂装置，进行喷涂作业，尤其是在建筑外墙进行喷涂时，现在的工艺往往是采用吊篮式，工人站立在吊篮的内部，然后对喷涂原料的内部进行加压，使得喷涂物通过工人手中的喷枪喷出，喷射在建筑表面，完成喷涂效果。

2、现有的一些喷涂装置(如中国专利cn107989337a、cn110439226a、cn112681680a等)，喷涂施工存在施工死角，还需要采用人工喷涂。施工人员进行人工喷涂时，由于长时间手持喷枪，往往造成施工人员手臂过度劳累，工作强度较大，在长时间操作时，劳动效率降低，不便于进行使用。

3、公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现思路

1、为克服现有技术所存在的缺陷，现提供一种用于建筑结构的喷涂装置及其喷涂方法，以解决在建筑结构上进行人工喷涂，施工人员长时间手持喷枪施工存在工作强度大，易疲劳的问题。

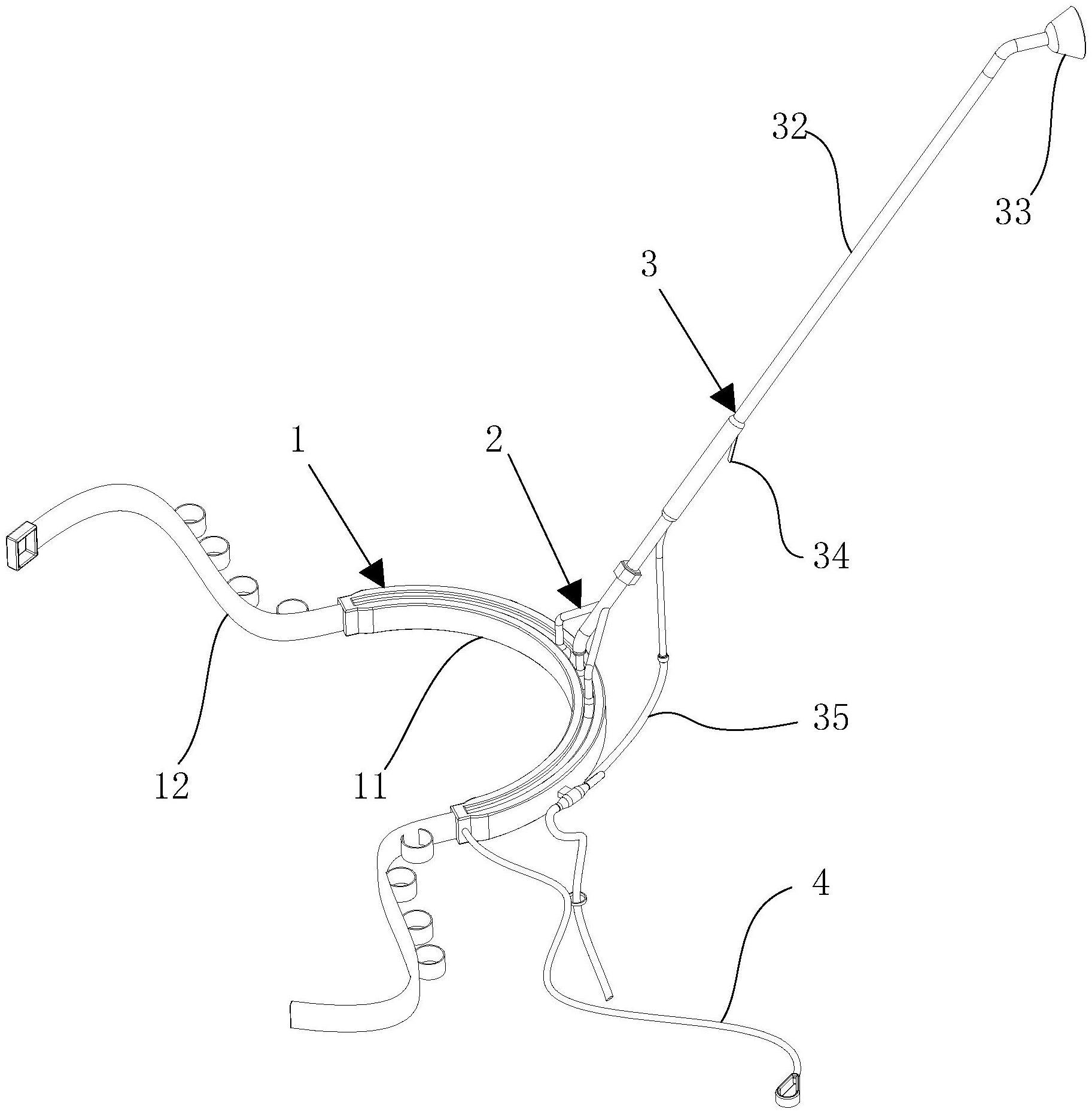

2、为实现上述目的，提供一种用于建筑结构的喷涂装置，包括：

3、用于套设施工人员腰部的腰戴组件，所述腰戴组件形成有沿所述腰戴组件的周向方向设置的滑槽；

4、支承架，包括可转动地滑设于所述滑槽中的滑移球和转接杆，所述转接杆的下端连接于所述滑移球，所述转接杆的上端斜向上向所述腰戴组件的外侧倾斜设置；

5、手持喷枪，可拆卸地安装于所述转接杆的上端，所述手持喷枪通过送浆软管连接有储料箱，所述送浆软管的中部安装于所述腰戴组件；

6、用于连接吊篮的安全带，连接于所述腰戴组件。

7、进一步的，所述腰戴组件包括：

8、弧形框条，所述滑槽开设于所述弧形框条，所述滑槽沿所述弧形框条的成弧方向设置；

9、绑缚带，所述弧形框条的两端分别连接有所述绑缚带，所述弧形框条的两端的绑缚带的端部通过连接件可拆卸地连接在一起。

10、进一步的，所述连接件为连接扣。

11、进一步的，所述绑缚带的外侧连接有用于插设工具的多个拓展环套。

12、进一步的，所述转接杆的上端的相对两对分别连接有支杆，所述支杆的端部连接有滑块，所述滑块滑设于所述滑槽中。

13、进一步的，所述滑槽的槽口的相对两侧对向延伸形成有用于防止所述滑移球滑脱的防脱翼缘。

14、进一步的，所述手持喷枪包括：

15、手持杆，所述手持杆可拆卸地连接于所述转接杆的上端；

16、输浆枪管，所述输浆枪管的一端连接于所述手持杆，所述送浆软管连通于所述输浆枪管的内腔；

17、喷头，安装于所述输浆枪管的另一端；

18、手动阀门，安装于所述输浆枪管。

19、进一步的，所述手持杆的端部形成有螺纹孔，所述转接杆的上端形成有外螺纹，所述转接杆螺合于所述手持杆的螺纹孔中。

20、本发明提供一种采用用于建筑结构的喷涂装置的喷涂方法，包括以下步骤：

21、将腰戴组件套设于施工人员腰部，使得手持喷枪设置于所述施工人员的身前侧；

22、将安全带连接于吊篮；

23、将所述吊篮设置于建筑结构的待喷涂工位；

24、所述施工人员握持手持喷枪，使得所述手持喷枪对准于所述待喷涂工位；

25、开启所述手持喷枪，并驱动所述手持喷枪沿所述腰戴组件的滑槽的长度方向来回滑移，使得所述手持喷枪均匀对所述待喷涂工位进行涂料喷涂。

26、本发明的有益效果在于，本发明的用于建筑结构的喷涂装置在进行使用时，先将所述腰戴组件佩戴在施工人员的腰部位置，并进行固定。在进行佩戴后，将所述保险带与外部的吊篮相连接，提高在使用时的安全性能。将手持喷枪安装于支承架，进而使得外部的储料箱将加压的涂料通过送浆软管输送至所述手持喷枪。施工人员手拿所述手持喷枪，将所述手持喷枪的喷出端对向需要进行喷涂的建筑表面，进行喷涂，且在进行喷涂时，通过驱动支承架在腰戴组件的滑槽中来回往返滑移，使得手持喷枪的喷涂位置进行自由调节，进而在进行使用时，降低施工人员手臂的施力，便于将施工人员的腰部作为承力点，便于进行长时间的作业，方便使用。

技术特征：

1.一种用于建筑结构的喷涂装置，其特征在于，包括：

2.根据权利要求1所述的用于建筑结构的喷涂装置，其特征在于，所述腰戴组件包括：

3.根据权利要求2所述的用于建筑结构的喷涂装置，其特征在于，所述连接件为连接扣。

4.根据权利要求2所述的用于建筑结构的喷涂装置，其特征在于，所述绑缚带的外侧连接有用于插设工具的多个拓展环套。

5.根据权利要求1所述的用于建筑结构的喷涂装置，其特征在于，所述转接杆的上端的相对两对分别连接有支杆，所述支杆的端部连接有滑块，所述滑块滑设于所述滑槽中。

6.根据权利要求5所述的用于建筑结构的喷涂装置，其特征在于，所述滑槽的槽口的相对两侧对向延伸形成有用于防止所述滑移球滑脱的防脱翼缘。

7.根据权利要求1所述的用于建筑结构的喷涂装置，其特征在于，所述手持喷枪包括：

8.根据权利要求7所述的用于建筑结构的喷涂装置，其特征在于，所述手持杆的端部形成有螺纹孔，所述转接杆的上端形成有外螺纹，所述转接杆螺合于所述手持杆的螺纹孔中。

9.一种采用如权利要求1～8中任意一项所述的用于建筑结构的喷涂装置的喷涂方法，其特征在于，包括以下步骤：

技术总结
本发明公开了一种用于建筑结构的喷涂装置及其喷涂方法，包括：用于套设施工人员腰部的腰戴组件，所述腰戴组件形成有沿所述腰戴组件的周向方向设置的滑槽；支承架，包括可转动地滑设于所述滑槽中的滑移球和转接杆，所述转接杆的下端连接于所述滑移球，所述转接杆的上端斜向上向所述腰戴组件的外侧倾斜设置；手持喷枪，可拆卸地安装于所述转接杆的上端，所述手持喷枪通过送浆软管连接有储料箱，所述送浆软管的中部安装于所述腰戴组件；用于连接吊篮的安全带，连接于所述腰戴组件。本发明解决了在建筑结构上进行人工喷涂，施工人员长时间手持喷枪施工存在工作强度大，易疲劳的问题。

技术研发人员：周静,王力伟,黄伟,杨丽君,王争虎,汪宏鑫,侯夏炎,白希宸,刘心田,申茗博,戴那日格勒,沈蓓,霍泽瑞
受保护的技术使用者：中建八局科技建设有限公司
技术研发日：
技术公布日：2024/1/14
