钢混梁柱连接结构的制作方法

本申请涉及钢结构领域，尤其涉及钢混梁柱连接结构。

背景技术：

1、传统建筑中的木结构防火性差，砖混结构抗震性差，钢结构和钢筋混凝土结构，造价高，自重大。近年来兴起了一种新型建筑结构装配式建筑，装配式建筑是将住宅的部分或全部构件在工厂预制完成，然后运输到施工现场再通过可靠的连接方式组装建成的住宅。装配式建筑具有建造速度快、容易标准化、美观时尚、节能环保、可循环利用等优点。装配式住宅主要由预制梁柱、预制楼层板和预制墙板组成。

2、目前，装配式预制梁柱多为钢混结构或钢结构件，预制梁柱之间通过连接件进行组合装，公告号cn217027514u中提出钢混梁柱快速安装连接结构，连接件较型钢连接件重量更轻，造价更低，也具有足够的稳定承载力，防腐性、耐火性好，连接方便、快捷，减轻劳动量，提高装配效率，上述连接结构相邻的钢混梁柱之间缺少支撑，使其强度较低，为此我们提出钢混梁柱连接结构。

技术实现思路

1、针对现有技术的不足，本申请提供了钢混梁柱连接结构，克服了现有技术的不足，旨在解决现有技术中的问题。

2、为实现上述目的，本申请提供如下技术方案：钢混梁柱连接结构，包括竖梁、横梁和连接框，所述连接框设置在横梁的外部，所述连接框的内部转动连接有三号螺栓，所述连接框的背面通过三号螺栓固定安装有固定板，所述三号螺栓的外部螺纹连接有三号螺母，所述连接框的顶端与底端均固定连接有支撑架，所述支撑架的一侧与竖梁的外侧紧密贴合。

3、作为本申请的一种优选技术方案，所述横梁的数量为两个，且两根横梁设置在竖梁的两侧，所述支撑架的数量为四个，且四个支撑架两两对称分布在竖梁的两侧。

4、通过采用上述技术方案，支撑架能够有效的增强竖梁与横梁之间的连接强度，提高使用寿命。

5、作为本申请的一种优选技术方案，所述支撑架内腔的底部转动连接有二号螺栓，所述二号螺栓的底端贯穿支撑架、连接框以及横梁并延伸至另一个支撑架的内部，所述二号螺栓的外部螺纹连接有二号螺母。

6、通过采用上述技术方案，二号螺栓能够保证横梁与连接框之间的连接强度。

7、作为本申请的一种优选技术方案，所述支撑架内腔的一侧转动连接有一号螺栓，所述一号螺栓的一端贯穿支撑架和竖梁并延伸至另一个支撑架的内部，所述一号螺栓的外部螺纹连接有一号螺母。

8、通过采用上述技术方案，一号螺栓能够保证竖梁与两个支撑架之间的连接效果。

9、作为本申请的一种优选技术方案，所述连接框的正面转动连接有四号螺栓，所述四号螺栓与连接框之间设置有强化板，所述四号螺栓的一端贯穿两个强化板、连接框、横梁以及固定板并延伸至固定板的一侧，所述四号螺栓的外部螺纹连接有四号螺母。

10、通过采用上述技术方案，强化板能够加强两个连接框之间的连接强度。

11、本申请的有益效果：通过设置两个连接框配合多根螺栓将横梁牢牢固定在竖梁的两侧，只需在连接处开设安装孔即可简单的对横梁进行安装，十分简单方便，同时通过设置多块支撑架，使得横梁与竖梁的交接处形成稳定的三角形结构，能够进一步的加强梁柱之间的连接强度，值得进行推广使用。

技术特征：

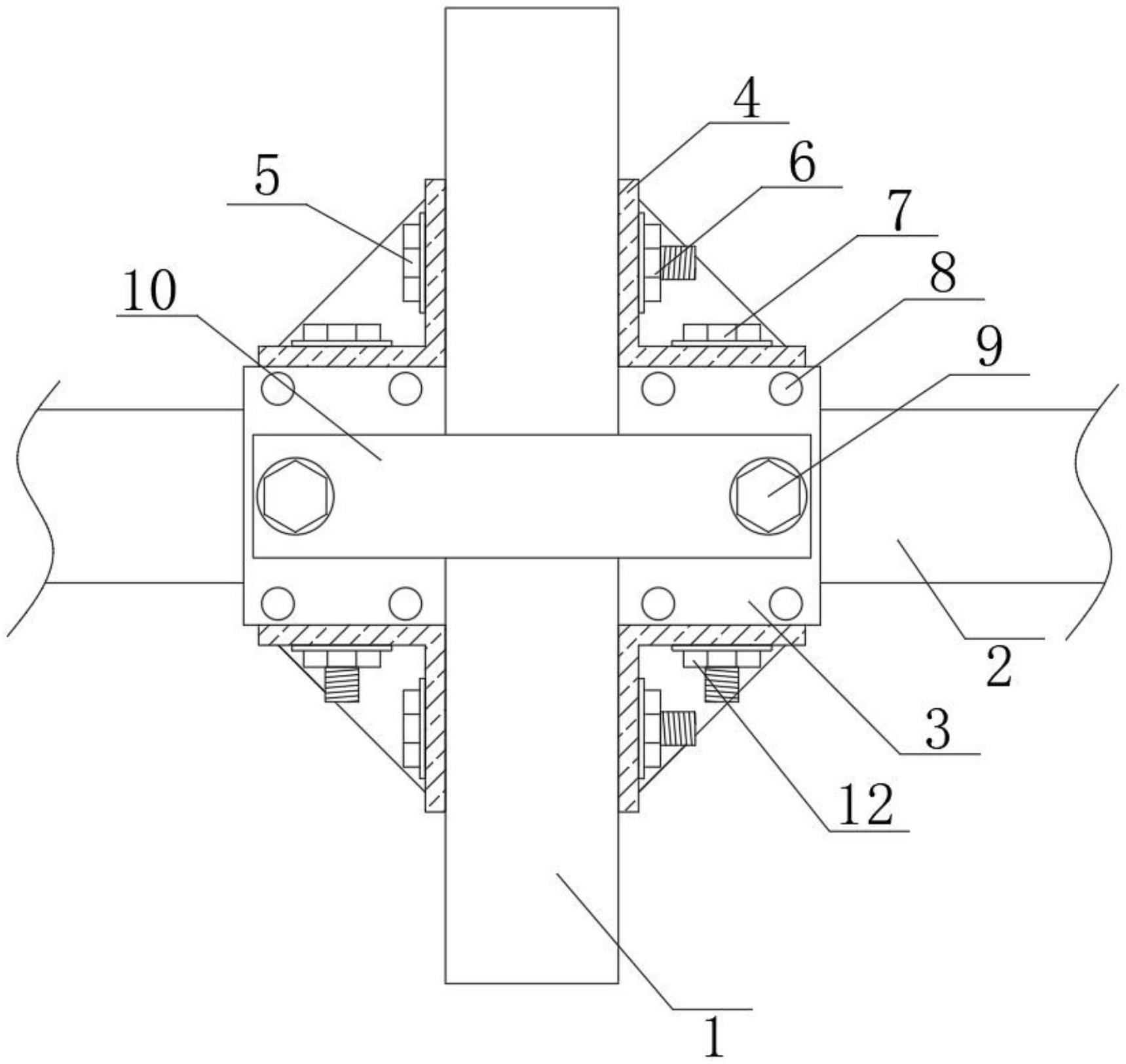

1.钢混梁柱连接结构，包括竖梁(1)、横梁(2)和连接框(3)，其特征在于，所述连接框(3)设置在横梁(2)的外部，所述连接框(3)的内部转动连接有三号螺栓(8)，所述连接框(3)的背面通过三号螺栓(8)固定安装有固定板(14)，所述三号螺栓(8)的外部螺纹连接有三号螺母(13)，所述连接框(3)的顶端与底端均固定连接有支撑架(4)，所述支撑架(4)的一侧与竖梁(1)的外侧紧密贴合。

2.根据权利要求1所述的钢混梁柱连接结构，其特征在于，所述横梁(2)的数量为两个，且两根横梁(2)设置在竖梁(1)的两侧。

3.根据权利要求1所述的钢混梁柱连接结构，其特征在于，所述支撑架(4)的数量为四个，且四个支撑架(4)两两对称分布在竖梁(1)的两侧。

4.根据权利要求3所述的钢混梁柱连接结构，其特征在于，所述支撑架(4)内腔的底部转动连接有二号螺栓(7)，所述二号螺栓(7)的底端贯穿支撑架(4)、连接框(3)以及横梁(2)并延伸至另一个支撑架(4)的内部，所述二号螺栓(7)的外部螺纹连接有二号螺母(12)。

5.根据权利要求3所述的钢混梁柱连接结构，其特征在于，所述支撑架(4)内腔的一侧转动连接有一号螺栓(5)，所述一号螺栓(5)的一端贯穿支撑架(4)和竖梁(1)并延伸至另一个支撑架(4)的内部，所述一号螺栓(5)的外部螺纹连接有一号螺母(6)。

6.根据权利要求1所述的钢混梁柱连接结构，其特征在于，所述连接框(3)的正面转动连接有四号螺栓(9)，所述四号螺栓(9)与连接框(3)之间设置有强化板(10)，所述四号螺栓(9)的一端贯穿两个强化板(10)、连接框(3)、横梁(2)以及固定板(14)并延伸至固定板(14)的一侧，所述四号螺栓(9)的外部螺纹连接有四号螺母(11)。

技术总结
本申请公开了钢混梁柱连接结构，属于钢结构领域，其包括竖梁、横梁和连接框，所述连接框设置在横梁的外部，所述连接框的内部转动连接有三号螺栓，所述连接框的背面通过三号螺栓固定安装有固定板，所述三号螺栓的外部螺纹连接有三号螺母，所述连接框的顶端与底端均固定连接有支撑架，所述支撑架的一侧与竖梁的外侧紧密贴合；本申请通过设置两个连接框配合多根螺栓将横梁牢牢固定在竖梁的两侧，只需在连接处开设安装孔即可简单的对横梁进行安装，十分简单方便，同时通过设置多块支撑架，使得横梁与竖梁的交接处形成稳定的三角形结构，能够进一步的加强梁柱之间的连接强度，值得进行推广使用。
