一种复合墙板拼接结构的制作方法

本技术涉及墙板拼接，具体为一种复合墙板拼接结构。

背景技术：

1、复合墙板是一种工业化生产的新一代高性能建筑内隔板，由多种建筑材料复合而成，代替了传统的砖瓦，它具有环保节能无污染，轻质抗震、防火、保温、隔音、施工快捷的明显优点。所以现在需要一种不仅能快速安装又有一定强度的复合墙板拼接结构。

2、根据中国专利：cn215926552u墙板拼接结构，包括两块端面对接设置的墙板，其特征在于：在每块所述墙板的端面分别设有拼接槽，两块所述墙板相对接的端面上的所述拼接槽槽口正对，相互正对的两个所述拼接槽内设置有同一块连接板，每块所述墙板内分别穿设有销钉，所述销钉从相应的所述墙板的表面穿入所述连接板。基于上述公开专利及结合现有技术发现，上述是通过销钉等结构拼接墙板，因为销钉与墙板的膨胀系数不同，所以久之墙体拼接处会有开裂损坏的风险，而复合墙板与墙体大多采用聚合物粘接，墙体与墙板膨胀系数不同，久之聚合物层会开裂，墙板有脱离墙体的风险减少墙板使用寿命，且聚合物凝固时会释放有害气体，安装费时的同时还会对人体有一定危害。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种环氧封闭底漆封闭储存罐，旨在解决现有技术中，操作台位置只能左右移动而不能上下调整视野的问题；解决支撑设备需要人工调整固定的情况。

2、为了解决上述技术问题，本实用新型提供了如下的技术方案：

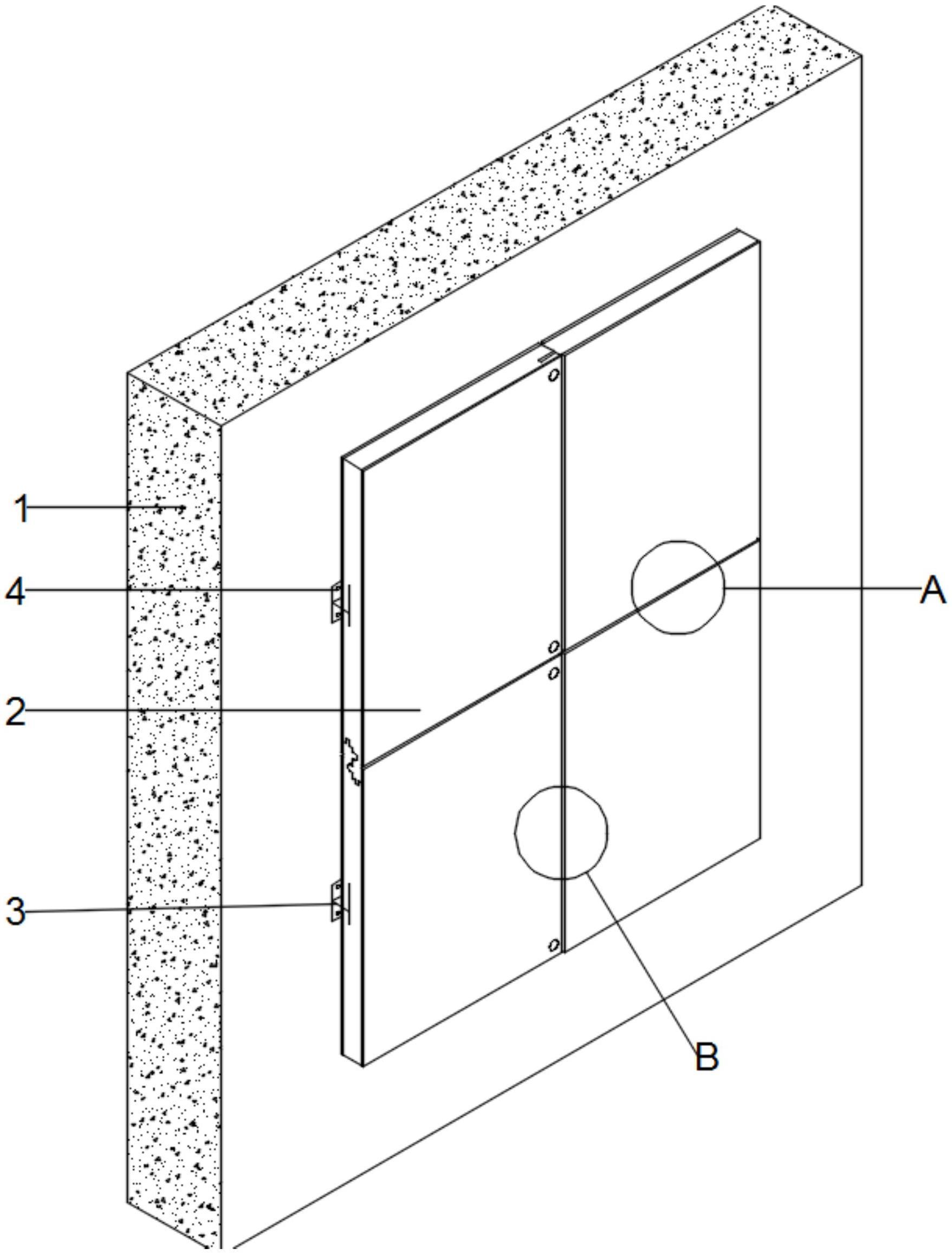

3、一种复合墙板拼接结构，包括：复合墙板，为装修时需要的建材，其内部开设钢构件滑槽；

4、钢构件，其滑动安装在所述钢构件滑槽内；

5、膨胀螺栓，其安装在所述钢构件底部；

6、板芯，其为所述复合墙板内部结构；

7、第一拼接榫，其为所述板芯预制结构；

8、第一拼接槽，其开设在所述板芯拼接处，且形状与第一拼接榫相吻合；

9、第二拼接榫，其为所述板芯预制结构；

10、第二拼接槽，其开设在所述板芯拼接处，且形状与第二拼接榫相吻合；

11、第一拼接孔，其开设在所述第二拼接榫上；

12、第二拼接孔，其开设在所述复合墙板上，且大小位置与第一拼接孔一样；

13、楔子，其贯通安装在所述第一拼接孔与第二拼接孔上，且大小与两者一样。

14、优选的，复合墙板还包括有：

15、饰面，其固定连接在所述复合墙板表面。

16、优选的，钢构件还包括有：

17、预留洞，其开设在所述钢构件上。

18、优选的，膨胀螺栓还包括有：

19、墙体，其被所述膨胀螺栓贯通。

20、优选的，复合墙板还包括有：

21、构造缝，其为两块复合墙板拼接处预留结构。

22、优选的，膨胀螺栓还包括有：

23、套筒，其为所述膨胀螺栓主要结构之一，贯通安装在墙体与钢构件之间；

24、螺栓，其贯穿安装在所述套筒内；

25、螺母，其螺纹连接在所述螺栓上。

26、本实用新型实施例提供了一种阻燃型高压电缆接头装置，具备以下有益效果：

27、1、通过在墙板横向拼接处预制拼接榫与拼接槽，两者能相互咬合，完成上下两块墙板的拼接，通过在墙板竖向拼接处预制拼接榫与拼接槽，开设拼接孔洞，两者大小相同且能对齐，再通过楔子，其大小与拼接孔洞形状大小相同，且是用墙板材料制成，把两块墙板固定限位在一起，完成左右两块墙板的拼接，墙板之间的拼接没有用到金属构件，所用构件的材料都是相同的，所以通胀系数相同，美观的同时还延长了墙板的使用寿命。

28、2、通过膨胀螺栓把钢构件固定在墙体上，在墙板内开设钢构件滑槽，形状大小与钢构件相同，墙板可以在通过钢构件滑槽安装在钢构件上，安装简单，安装时没采用建筑粘合剂，可以承受更大重量的同时，延长墙板的使用寿命，也会减少有害物质的释放，减少对工人健康的危害。

技术特征：

1.一种复合墙板拼接结构，其特征在于，包括：

2.根据权利要求1所述的复合墙板拼接结构，其特征在于，所述复合墙板(2)还包括有：

3.根据权利要求1所述的复合墙板拼接结构，其特征在于，所述钢构件(3)还包括有：

4.根据权利要求1所述的复合墙板拼接结构，其特征在于，所述膨胀螺栓(4)还包括有：

5.根据权利要求1所述的复合墙板拼接结构，其特征在于，所述复合墙板(2)还包括有：

6.根据权利要求1所述的复合墙板拼接结构，其特征在于，所述膨胀螺栓(4)还包括有：

技术总结
本技术涉及墙板拼接技术领域，具体涉及一种复合墙板拼接结构，包括：复合墙板，为装修时需要的建材，内部开设钢构件滑槽，钢构件，滑动安装在钢构件滑槽内，膨胀螺栓，安装在钢构件底部，板芯，为复合墙板内部结构。通过在墙板横向拼接处预制拼接榫与拼接槽，两者能相互咬合，完成上下两块墙板的拼接，通过在墙板竖向拼接处预制拼接榫与拼接槽，开设拼接孔洞，两者大小相同且能对齐，再通过楔子，其大小与拼接孔洞形状大小相同，且是用墙板材料制成，把两块墙板固定限位在一起，完成左右两块墙板的拼接，墙板之间的拼接没有用到金属构件，所用构件的材料都是相同的，所以通胀系数相同，美观的同时还延长了墙板的使用寿命。

技术研发人员：程国旗
受保护的技术使用者：珠海国超装饰工程有限公司
技术研发日：20230106
技术公布日：2024/1/12
