一种隔热型半隐框玻璃幕墙的制作方法

本申请涉及玻璃幕墙领域，尤其是涉及一种隔热型半隐框玻璃幕墙。

背景技术：

1、玻璃幕墙，是指由支承结构体系可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。墙体有单层和双层玻璃两种。玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。玻璃幕墙具有通透美观、轻质纤细、节能环保等优点，越来越多地应用在现代建筑中。在现有建筑幕墙工程技术中，半隐框玻璃幕墙一般是由带两边副框的玻璃面板、立柱横梁拼成的框架和压板扣盖组成。

2、现有的公告号为cn211257462u的中国专利公开了一种节能环保隔热型半隐框玻璃幕墙，包括立柱、双层中空玻璃、装饰扣板和横梁，所述立柱的外表面搭接有第一安装架，所述立柱远离第一安装架的一侧搭接有第二安装架，所述双层中空玻璃之间的边缘处设置有硅酮结构胶，所述双层中空玻璃的外表面的边缘处设置有隔热垫片，所述隔热垫片的两侧分别与双层中空玻璃固定连接，所述隔热垫片远离硅酮结构胶的一侧固定连接有防潮条，所述横梁的内部安装有固定螺丝，所述横梁的一端通过螺丝固定连接有压板，所述压板的外表面卡接有装饰扣板，所述双层中空玻璃的外表面固定连接有橡胶封条。

3、针对上述中的相关技术，发明人发现该技术中至少存在如下问题：上述半隐框玻璃幕墙的双层中空玻璃几乎全部暴露在外界环境中，随着长时间的使用，双层中空玻璃的外表面容易附着杂质而影响美观，需要定期人工悬吊在建筑外对玻璃幕墙进行清洁，浪费劳动力，且存在安全隐患。

技术实现思路

1、为了改善定期人工悬吊在建筑外对玻璃幕墙进行清洁，浪费劳动力，且存在安全隐患的问题，本申请提供一种隔热型半隐框玻璃幕墙。

2、本申请提供一种隔热型半隐框玻璃幕墙，采用如下的技术方案：

3、一种隔热型半隐框玻璃幕墙，包括立柱和固定安装在相邻立柱之间的双层中空玻璃，所述立柱的两侧均开设有安装槽，所述双层中空玻璃的两端均通过结构胶嵌入固定在安装槽内；

4、所述立柱远离建筑的一侧固定安装有装饰壳体，所述装饰壳体的两侧均开设有滑槽，其中一个所述滑槽内转动安装有螺杆，所述螺杆的上端设置有驱动件，另一个所述滑槽内固定安装有导杆，所述螺杆上螺纹连接有螺套，所述导杆上滑动套接有导套，所述螺套和导套的一侧均固定连接有连接件，相对的两个所述连接件之间固定安装有清洁刷，所述清洁刷与双层中空玻璃的表面接触。

5、通过采用上述技术方案，在玻璃幕墙需要清洁时，可启动驱动件带动螺杆转动，使螺杆带动螺套沿螺杆竖向运动，使螺套通过连接件带动清洁刷竖向运动，使清洁刷对双层中空玻璃进行清洁，无需人工操作，节省劳动力，且规避了安全隐患。

6、可选的，所述双层中空玻璃表面与立柱的侧壁之间固定连接有密封条。

7、通过采用上述技术方案，通过密封条可提高双层中空玻璃与立柱之间的密封效果。

8、可选的，所述双层中空玻璃内部靠近结构胶的两端均固定连接有隔热垫片。

9、通过采用上述技术方案，通过隔热垫片可提高双层中空玻璃的隔热效果，减少室内外热交换，达到节能环保的效果。

10、可选的，所述双层中空玻璃内部位于隔热垫片的一侧固定连接有防潮条。

11、通过采用上述技术方案，通过防潮条可吸收双层中空玻璃内水汽，使双层中空玻璃内部保持干燥。

12、可选的，所述装饰壳体的表面插接有第一螺栓，所述装饰壳体通过第一螺栓固定安装在立柱上。

13、通过采用上述技术方案，通过第一螺栓可对装饰壳体进行拆装。

14、可选的，所述驱动件包括固定安装在装饰壳体内的电机，所述电机的输出端与螺杆的上端固定连接。

15、通过采用上述技术方案，可启动电机带动螺杆转动。

16、可选的，所述装饰壳体位于滑槽的一侧开设有条形滑孔，所述连接件滑动连接在条形滑孔内。

17、通过采用上述技术方案，通过条形滑孔可对连接件进行导向。

18、可选的，所述连接件的一侧插接有第二螺栓，所述清洁刷与连接件通过第二螺栓固定安装。

19、通过采用上述技术方案，通过第二螺栓可对清洁刷进行拆卸更换。

20、综上所述，本申请具有以下有益效果：

21、1.本申请通过装饰壳体和清洁刷的设置，在玻璃幕墙需要清洁时，可启动驱动件带动清洁刷竖向运动，使清洁刷对双层中空玻璃进行清洁，无需人工操作，节省劳动力，且规避了安全隐患；

22、2.本申请通过第二螺栓可对清洁刷进行拆卸更换。

技术特征：

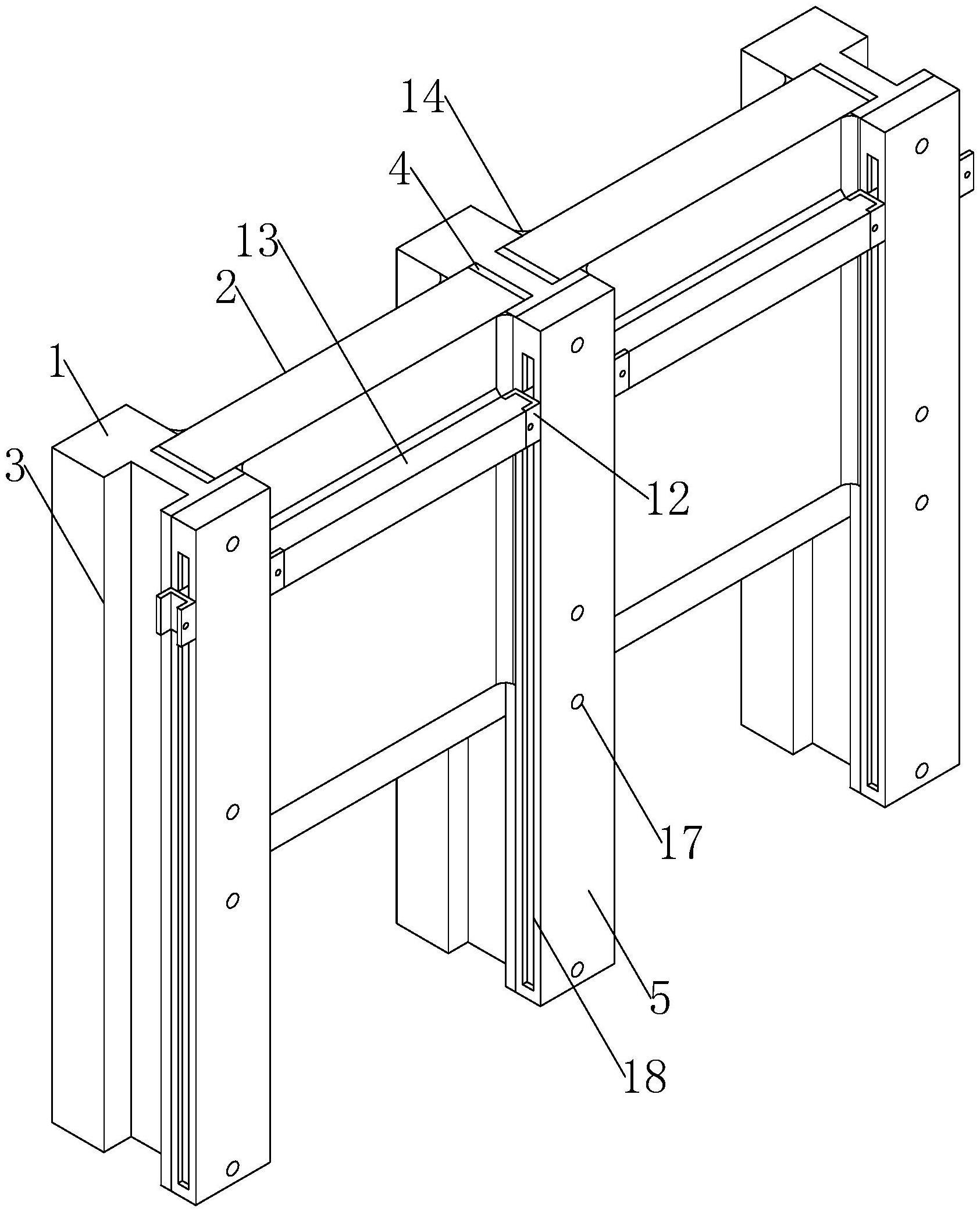

1.一种隔热型半隐框玻璃幕墙，包括立柱（1）和固定安装在相邻立柱（1）之间的双层中空玻璃（2），其特征在于：所述立柱（1）的两侧均开设有安装槽（3），所述双层中空玻璃（2）的两端均通过结构胶（4）嵌入固定在安装槽（3）内；

2.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述双层中空玻璃（2）表面与立柱（1）的侧壁之间固定连接有密封条（14）。

3.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述双层中空玻璃（2）内部靠近结构胶（4）的两端均固定连接有隔热垫片（15）。

4.根据权利要求3所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述双层中空玻璃（2）内部位于隔热垫片（15）的一侧固定连接有防潮条（16）。

5.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述装饰壳体（5）的表面插接有第一螺栓（17），所述装饰壳体（5）通过第一螺栓（17）固定安装在立柱（1）上。

6.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述驱动件（8）包括固定安装在装饰壳体（5）内的电机，所述电机的输出端与螺杆（7）的上端固定连接。

7.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述装饰壳体（5）位于滑槽（6）的一侧开设有条形滑孔（18），所述连接件（12）滑动连接在条形滑孔（18）内。

8.根据权利要求1所述的一种隔热型半隐框玻璃幕墙，其特征在于：所述连接件（12）的一侧插接有第二螺栓（19），所述清洁刷（13）与连接件（12）通过第二螺栓（19）固定安装。

技术总结
本申请公开了一种隔热型半隐框玻璃幕墙，涉及玻璃幕墙技术领域，改善定期人工悬吊在建筑外对玻璃幕墙进行清洁，浪费劳动力的问题，包括立柱和固定安装在相邻立柱之间的双层中空玻璃，所述立柱远离建筑的一侧固定安装有装饰壳体，所述装饰壳体的两侧均开设有滑槽，其中一个所述滑槽内转动安装有螺杆，所述螺杆的上端设置有驱动件，另一个所述滑槽内固定安装有导杆，所述螺杆上螺纹连接有螺套，所述导杆上滑动套接有导套，所述螺套和导套的一侧均固定连接有连接件，相对的两个所述连接件之间固定安装有清洁刷。本申请通过装饰壳体和清洁刷的设置，可对玻璃幕墙进行清洁，无需人工操作，节省劳动力。

技术研发人员：吴昌林,李家玲
受保护的技术使用者：北京苏鑫华安幕墙装饰工程有限公司
技术研发日：20230106
技术公布日：2024/1/13
