一种预制桥面板组合模具的制作方法

本技术属于桥面板预制用装置，具体涉及一种预制桥面板组合模具。

背景技术：

1、随着桥梁结构的日益发展，近年来，预制桥面板的应用在逐步提升。桥面板有局部刚度大、耐久性能好等优点，能解决传统钢桥面板易疲劳开裂以及沥青混凝土铺装层使用寿命短、易开裂、车辙、壅包等典型病害问题。桥面板具有尺寸多样性，出筋的间距也各不相同，为避让出筋安装，导致模具种类多，模具造价整体提升。因此，需要提出一种能有效降低模具套数和模具费用的预制桥面板组合模具。

技术实现思路

1、本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种预制桥面板组合模具，其结构设计合理，通过将标准底模和拼接段底模拼接形成底模组件，同时将两个第一边模、一个第二边模和一个第三边模拼接在一起形成边模组件，能够通过交换颠倒模具来实现正反桥面板的底部模具共用，能有效提高模具的通用性，能有效降低模具套数，降低模具费用。

2、为解决上述技术问题，本实用新型采用的技术方案是：一种预制桥面板组合模具，其特征在于：包括底模组件和围设在底模组件外侧的边模组件，所述底模组件包括标准底模和拼接段底模，所述边模组件包括两个相对布设的第一边模以及相对布设的第二边模和第三边模，所述第一边模与第二边模相互垂直，所述第二边模与第三边模相互平行，所述第一边模上设置有多个圆形出筋孔，所述第二边模和第三边模上沿其长度方向等间距开设有多个倒u形出筋孔，所述第二边模和第三边模的外侧均设置有一个压杠，所述压杠的底部和与其对应的第二边模或第三边模的底部相平齐，所述底模组件的侧部设置有多个预埋螺栓。

3、上述的一种预制桥面板组合模具，其特征在于：所述拼接段底模上设置有多个剪力槽定位块，所述剪力槽定位块的一侧与拼接段底模上靠近标准底模的一侧相平齐。

4、上述的一种预制桥面板组合模具，其特征在于：所述剪力槽定位块的外侧围设有剪力槽定位模板，所述剪力槽定位模板的顶部与所述边模组件的顶部相平齐。

5、上述的一种预制桥面板组合模具，其特征在于：所述第一边模、第二边模和第三边模的顶部均设置有多个吊耳，所述第一边模的外侧设置有多个背楞。

6、上述的一种预制桥面板组合模具，其特征在于：所述第一边模的一端设置有第一连接板，所述第二边模的两端分别设置有一个与所述第一连接板相匹配的第二连接板，所述第一连接板和第二连接板均与第一边模相互平行，所述第一连接板和第二连接板之间通过螺栓连接。

7、上述的一种预制桥面板组合模具，其特征在于：所述第一边模的另一端设置有第三连接板，所述第三边模的两端分别设置有一个与所述第三连接板相匹配的第四连接板，所述第三连接板和第四连接板均与第一边模相互垂直，所述第三连接板和第四连接板之间通过螺栓连接。

8、上述的一种预制桥面板组合模具，其特征在于：所述第一边模的底部和压杠上均开设有多个供预埋螺栓穿过的螺栓孔，所述螺栓孔为条形孔。

9、本实用新型与现有技术相比具有以下优点：

10、1、本实用新型通过将标准底模和拼接段底模拼接形成底模组件，可以通过颠倒标准底模和拼接段底模的位置实现正反桥面板的底部模具共用，能有效提高模具的通用性。

11、2、本实用新型通过将两个第一边模、一个第二边模和一个第三边模拼接在一起形成边模组件，能有效通过颠倒两个第一边模的摆放位置和颠倒第二边模和第三边模的位置，使其适用于不同形式的底模组件，进而实现正反桥面板的模具共用，能有效降低模具套数，降低模具费用。

12、综上所述，本实用新型结构设计合理，通过将标准底模和拼接段底模拼接形成底模组件，同时将两个第一边模、一个第二边模和一个第三边模拼接在一起形成边模组件，能够通过交换颠倒模具来实现正反桥面板的底部模具共用，能有效提高模具的通用性，能有效降低模具套数，降低模具费用。

13、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

技术特征：

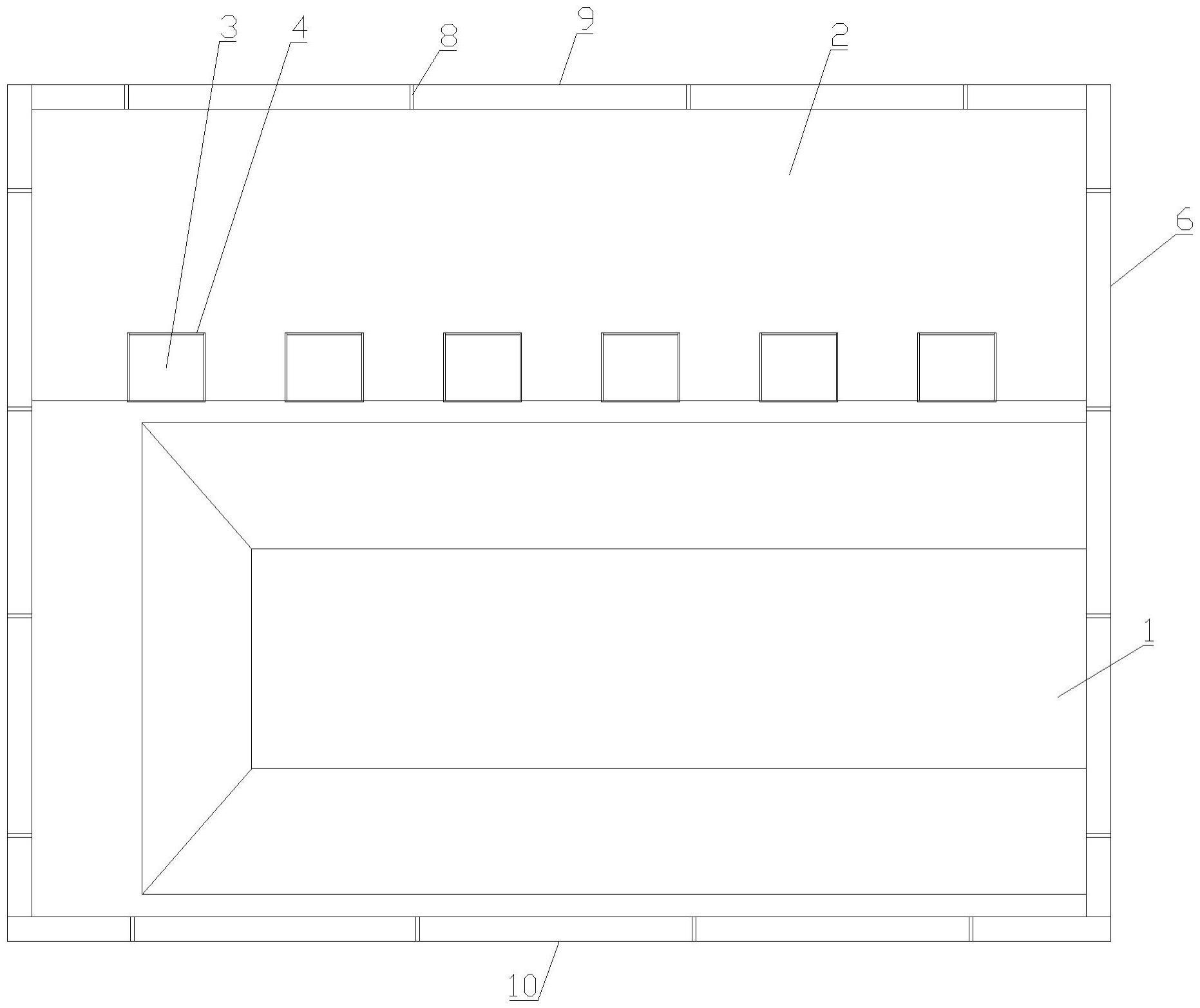

1.一种预制桥面板组合模具，其特征在于：包括底模组件和围设在底模组件外侧的边模组件，所述底模组件包括标准底模(1)和拼接段底模(2)，所述边模组件包括两个相对布设的第一边模(6)以及相对布设的第二边模(9)和第三边模(10)，所述第一边模(6)与第二边模(9)相互垂直，所述第二边模(9)与第三边模(10)相互平行，所述第一边模(6)上设置有多个圆形出筋孔(12)，所述第二边模(9)和第三边模(10)上沿其长度方向等间距开设有多个倒u形出筋孔(13)，所述第二边模(9)和第三边模(10)的外侧均设置有一个压杠(11)，所述压杠(11)的底部和与其对应的第二边模(9)或第三边模(10)的底部相平齐，所述底模组件的侧部设置有多个预埋螺栓(5)。

2.按照权利要求1所述的一种预制桥面板组合模具，其特征在于：所述拼接段底模(2)上设置有多个剪力槽定位块(3)，所述剪力槽定位块(3)的一侧与拼接段底模(2)上靠近标准底模(1)的一侧相平齐。

3.按照权利要求2所述的一种预制桥面板组合模具，其特征在于：所述剪力槽定位块(3)的外侧围设有剪力槽定位模板(4)，所述剪力槽定位模板(4)的顶部与所述边模组件的顶部相平齐。

4.按照权利要求1所述的一种预制桥面板组合模具，其特征在于：所述第一边模(6)、第二边模(9)和第三边模(10)的顶部均设置有多个吊耳(8)，所述第一边模(6)的外侧设置有多个背楞(7)。

5.按照权利要求1所述的一种预制桥面板组合模具，其特征在于：所述第一边模(6)的一端设置有第一连接板(14)，所述第二边模(9)的两端分别设置有一个与所述第一连接板(14)相匹配的第二连接板(15)，所述第一连接板(14)和第二连接板(15)均与第一边模(6)相互平行，所述第一连接板(14)和第二连接板(15)之间通过螺栓连接。

6.按照权利要求5所述的一种预制桥面板组合模具，其特征在于：所述第一边模(6)的另一端设置有第三连接板(16)，所述第三边模(10)的两端分别设置有一个与所述第三连接板(16)相匹配的第四连接板(17)，所述第三连接板(16)和第四连接板(17)均与第一边模(6)相互垂直，所述第三连接板(16)和第四连接板(17)之间通过螺栓连接。

7.按照权利要求1所述的一种预制桥面板组合模具，其特征在于：所述第一边模(6)的底部和压杠(11)上均开设有多个供预埋螺栓(5)穿过的螺栓孔(18)，所述螺栓孔(18)为条形孔。

技术总结
本技术公开了一种预制桥面板组合模具，包括底模组件和围设在底模组件外侧的边模组件，底模组件包括标准底模和拼接段底模，边模组件包括两个第一边模以及相对布设的第二边模和第三边模，第一边模上设置有多个圆形出筋孔，第二边模和第三边模上等间距开设有多个倒U形出筋孔，第二边模和第三边模的外侧均设置有一个压杠，底模组件的侧部设置有多个预埋螺栓。本技术结构设计合理，通过将标准底模和拼接段底模拼接形成底模组件，同时将两个第一边模、一个第二边模和一个第三边模拼接在一起形成边模组件，能够通过交换颠倒模具来实现正反桥面板的底部模具共用，能有效提高模具的通用性，能有效降低模具套数，降低模具费用。

技术研发人员：付超锋,王芸爽,惠建明,柴华,骆千千,谭小洁,薛馥东
受保护的技术使用者：陕西建筑产业投资集团有限公司
技术研发日：20230201
技术公布日：2024/1/13
