一种粘滞摩擦复合阻尼墙结构的制作方法

本技术涉及阻尼墙，特别涉及一种粘滞摩擦复合阻尼墙结构。

背景技术：

1、目前建筑施工中使用的阻尼墙大多为粘滞阻尼墙，粘滞阻尼墙主要包括一块外钢板、一块或者对块内钢板以及在内外钢板之间封闭区域内填充的粘滞液介质，在震动发生过程中，内钢板在封闭的粘滞液中运动，使粘滞液产生剪切变形而产生黏滞阻尼力进行粘滞耗能；

2、现有的粘滞阻尼墙在结构上，内钢板固定在上层楼面，两块外板固定在下层楼板，然而现有大多数的粘滞阻尼墙与楼板之间安装采用多组螺栓固定的方式，这样导致工作人员在对粘滞阻尼墙安装或者拆除时，需要拧动多组螺栓，如果后期在对粘滞阻尼墙检修时，拆除螺栓的方式增加了工作人员的操作步骤，增加了在对该阻尼墙体安装或者拆除时的操作难度，降低了对阻尼墙体的安装速度以及安装效率，同时影响了对该阻尼墙体后期检修时的效率。

技术实现思路

1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种粘滞摩擦复合阻尼墙结构，能够解决粘滞阻尼墙与楼板之间安装采用多组螺栓固定的方式，这样导致工作人员在对粘滞阻尼墙安装或者拆除时，需要拧动多组螺栓的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种粘滞摩擦复合阻尼墙结构，包括外部钢箱，所述外部钢箱的上侧设有安装架，所述安装架上设有上侧楼板，所述上侧楼板的下表面固定连接有延伸柱，所述安装架上侧横板的下表面固定连接有控制块，所述安装架的上表面开设有延伸进控制块内的延伸槽，所述延伸槽与延伸柱相吻合，所述控制块内开设有控制腔，所述控制腔内设有滑动贯穿进延伸槽内的固定杆，所述延伸柱面向固定杆的一侧表面上开设有与固定槽，所述固定杆位于控制腔内的一端设有安装机构。

3、优选的，所述安装架的下表面固定连接有内部钢板，所述内部钢板的下侧延伸进外部钢箱内，所述外部钢箱内部与内部钢板之间设有粘滞材料。

4、优选的，所述安装机构包括推动板，所述推动板固定连接在固定杆位于控制腔内的一端上，所述控制块的侧面设有转动把手，所述转动把手面向控制块的一侧固定连接有螺杆，所述螺杆的另一端转动贯穿进控制腔内并与控制腔内壁转动连接。

5、优选的，所述螺杆位于控制腔内的一端外表面螺纹套设有螺套，所述螺套的外表面转动连接有转动推板，所述转动推板的另一侧与推动板转动连接。

6、优选的，所述固定槽与固定杆位于延伸槽内的一端相吻合。

7、优选的，所述控制腔相对的两侧内壁上均开设有限制滑槽，所述推动板相反的两侧表面均设有限制滑轮，所述限制滑轮与限制滑槽滑动连接。

8、与现有技术相比，本实用新型的有益效果是：

9、(1)、该粘滞摩擦复合阻尼墙结构，通过设有安装机构，简化了工作人员在对该阻尼墙体安装或者拆除时的操作步骤，降低了在对该阻尼墙体安装或者拆除时的操作难度，提高了对阻尼墙体的安装速度以及安装效率，同时保障了对该阻尼墙体后期检修时的效率。

10、(2)、该粘滞摩擦复合阻尼墙结构，推动板在控制腔内位移时，限制滑轮同步在限制滑槽内滑动，这样由限制滑轮对推动板形成限位效果，防止了推动板在位移时出现偏差的问题，进一步保障了固定杆与固定槽对接时的精度。

技术特征：

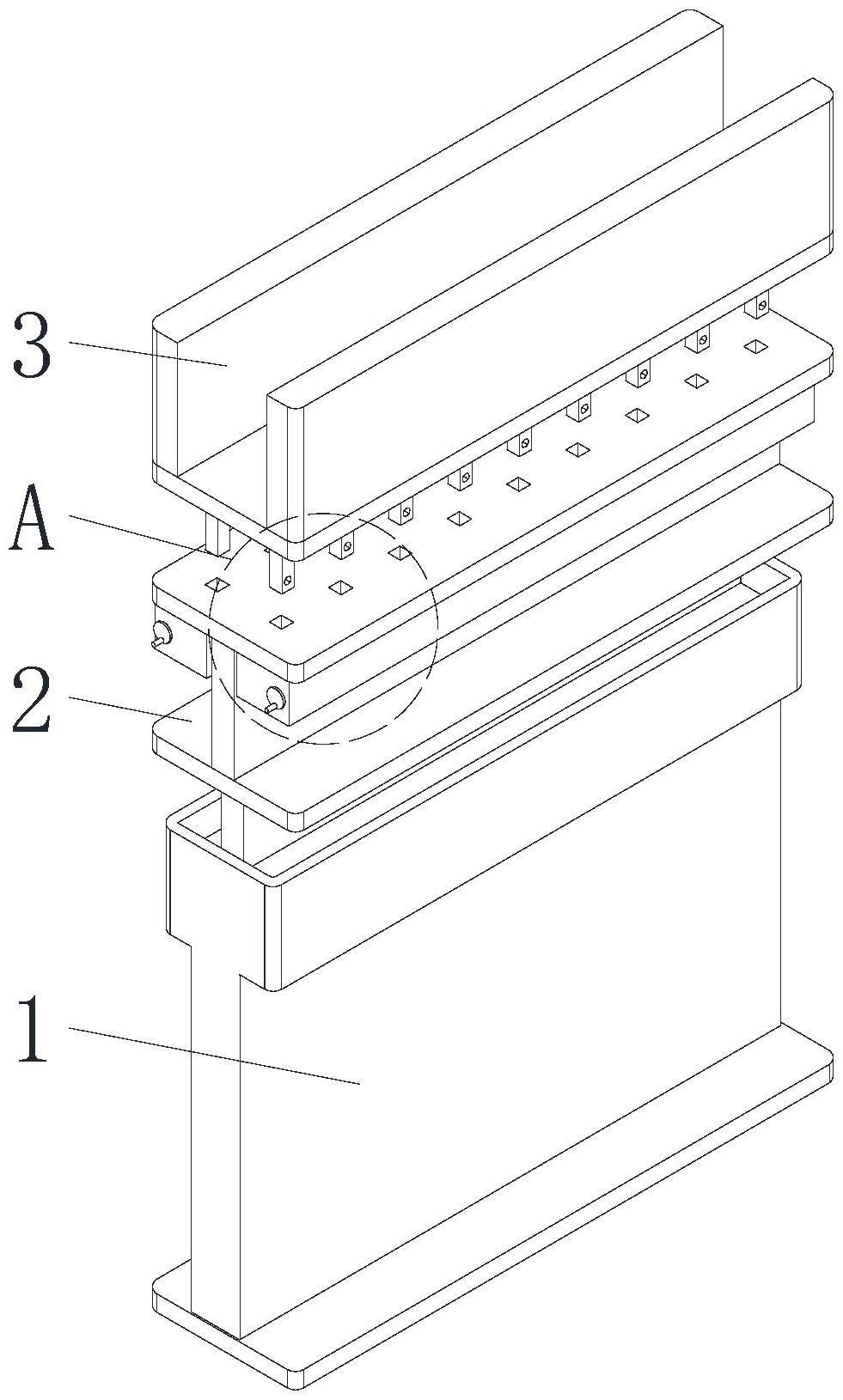

1.一种粘滞摩擦复合阻尼墙结构，包括外部钢箱(1)，其特征在于：所述外部钢箱(1)的上侧设有安装架(2)，所述安装架(2)上设有上侧楼板(3)，所述上侧楼板(3)的下表面固定连接有延伸柱(8)，所述安装架(2)上侧横板的下表面固定连接有控制块(6)，所述安装架(2)的上表面开设有延伸进控制块(6)内的延伸槽(7)，所述延伸槽(7)与延伸柱(8)相吻合，所述控制块(6)内开设有控制腔(10)，所述控制腔(10)内设有滑动贯穿进延伸槽(7)内的固定杆(11)，所述延伸柱(8)面向固定杆(11)的一侧表面上开设有与固定槽(9)，所述固定杆(11)位于控制腔(10)内的一端设有安装机构。

2.根据权利要求1所述的一种粘滞摩擦复合阻尼墙结构，其特征在于：所述安装架(2)的下表面固定连接有内部钢板(4)，所述内部钢板(4)的下侧延伸进外部钢箱(1)内，所述外部钢箱(1)内部与内部钢板(4)之间设有粘滞材料(5)。

3.根据权利要求1所述的一种粘滞摩擦复合阻尼墙结构，其特征在于：所述安装机构包括推动板(12)，所述推动板(12)固定连接在固定杆(11)位于控制腔(10)内的一端上，所述控制块(6)的侧面设有转动把手(13)，所述转动把手(13)面向控制块(6)的一侧固定连接有螺杆(14)，所述螺杆(14)的另一端转动贯穿进控制腔(10)内并与控制腔(10)内壁转动连接。

4.根据权利要求3所述的一种粘滞摩擦复合阻尼墙结构，其特征在于：所述螺杆(14)位于控制腔(10)内的一端外表面螺纹套设有螺套(15)，所述螺套(15)的外表面转动连接有转动推板(16)，所述转动推板(16)的另一侧与推动板(12)转动连接。

5.根据权利要求1所述的一种粘滞摩擦复合阻尼墙结构，其特征在于：所述固定槽(9)与固定杆(11)位于延伸槽(7)内的一端相吻合。

6.根据权利要求3所述的一种粘滞摩擦复合阻尼墙结构，其特征在于：所述控制腔(10)相对的两侧内壁上均开设有限制滑槽(17)，所述推动板(12)相反的两侧表面均设有限制滑轮(18)，所述限制滑轮(18)与限制滑槽(17)滑动连接。

技术总结
本技术公开了一种粘滞摩擦复合阻尼墙结构，涉及阻尼墙技术领域。该粘滞摩擦复合阻尼墙结构，包括外部钢箱，所述外部钢箱的上侧设有安装架，所述安装架上设有上侧楼板，所述上侧楼板的下表面固定连接有延伸柱，所述安装架上侧横板的下表面固定连接有控制块，所述安装架的上表面开设有延伸进控制块内的延伸槽，所述延伸槽与延伸柱相吻合，该粘滞摩擦复合阻尼墙结构，通过设有安装机构，简化了工作人员在对该阻尼墙体安装或者拆除时的操作步骤，降低了在对该阻尼墙体安装或者拆除时的操作难度，提高了对阻尼墙体的安装速度以及安装效率，同时保障了对该阻尼墙体后期检修时的效率。

技术研发人员：袁建霞,朱易龙,马军,于学龙,常富华
受保护的技术使用者：震恒科技股份有限公司
技术研发日：20230207
技术公布日：2024/1/12
