一种帐篷用粱柱快速组装结构的制作方法

本技术涉及帐篷组装，具体的，涉及一种帐篷用粱柱快速组装结构。

背景技术：

1、经检索，中国专利公开了一种帐篷用梁柱快速组装结构(授权公告号cn217001180u)，该专利技术包括配合安装的立柱与圈梁，其特征在于，所述圈梁的端部配合设置锚式连接组件，所述立柱的侧面开设第一限位滑槽，所述锚式连接组件用以与该第一限位滑槽滑动配合并在水平方向上限位于该第一限位滑槽上，立柱与圈梁之间还通过设置的支撑件配合安装。该实用新型中的圈梁与立柱通过支撑件安装固定，并且圈梁还通过锚式连接组件与立柱限位连接，以此增强两者的连接强度和拆装便利性，但是，安装步骤繁琐，使用螺钉将各个组件固定在一起需要耗费很多时间，且螺钉在经常扭动的情况下，容易滑丝，导致帐篷在拆卸时十分困难。因此，本领域技术人员提供了一种帐篷用粱柱快速组装结构，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型提出一种帐篷用粱柱快速组装结构，解决了相关技术中安装步骤繁琐，使用螺钉将各个组件固定在一起需要耗费很多时间，且螺钉在经常扭动的情况下，容易滑丝，导致帐篷在拆卸时十分困难的问题。

2、本实用新型的技术方案如下：一种帐篷用粱柱快速组装结构，包括底座，所述底座的顶部设置有安装槽，所述安装槽的内部设置有第一转块，所述第一转块的外壁滑动连接有卡块，所述卡块的一侧设置有第一弹簧，所述第一转块的顶部转动连接有第一支架，所述第一支架的内壁滑动连接有第二支架，所述第二支架的顶部转动连接有第二转块，所述第二转块的顶部设置有固定块；

3、优选的，所述第一转块的内壁转动连接有转板，所述转板的外壁滑动连接有滑块，所述滑块的一端转动连接有拉杆，所述拉杆与卡块转动连接；

4、优选的，所述第一转块的外壁滑动连接有顶杆，所述顶杆的一端延伸至第一转块的内部；

5、优选的，所述第一转块的内壁固定连接有限位杆，所述限位杆的外壁滑动连接有限位板，所述限位杆的外壁设置有第二弹簧；

6、优选的，所述第一支架的外壁滑动连接有滑板，所述滑板的内壁固定连接有限位块，所述滑板内壁的另一侧设置有第三弹簧；

7、优选的，所述第二支架的外壁设置有限位槽；

8、优选的，所述第二转块的顶部固定连接有连接块，所述固定块的内壁滑动连接有滑轴，所述滑轴的一端设置有第四弹簧，所述滑轴的外壁固定连接有配合连接块使用的卡杆。

9、本实用新型的工作原理及有益效果为：

10、本实用新型中，将第一转块插入安装槽内，通过第一弹簧推动卡块，将第一转块与底座连接牢固，由此对第一支架与第二支架进行安装，转动第一支架与第二支架，配合不同的安装槽，可以搭建角度不同的帐篷，在需要对帐篷进行拆卸时，按压顶杆，推动转板转动，转板在转动的过程中拉动拉杆移动，使卡块移动，此时将第一转块从底座上取下，方便快速的对帐篷进行拆卸。

技术特征：

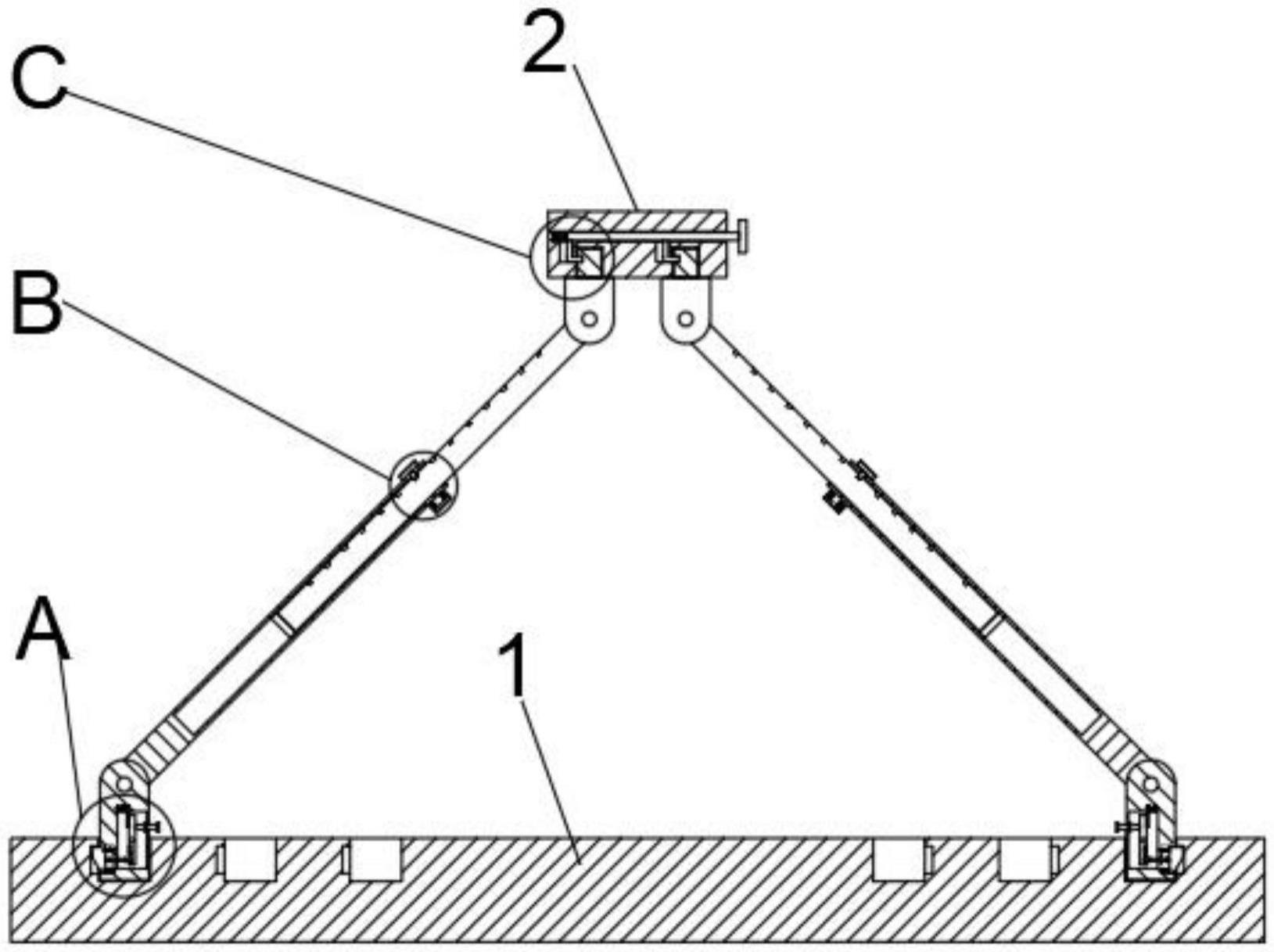

1.一种帐篷用粱柱快速组装结构，其特征在于，包括底座(1)，所述底座(1)的顶部设置有安装槽(3)，所述安装槽(3)的内部设置有第一转块(4)，所述第一转块(4)的外壁滑动连接有卡块(5)，所述卡块(5)的一侧设置有第一弹簧(6)，所述第一转块(4)的顶部转动连接有第一支架(14)，所述第一支架(14)的内壁滑动连接有第二支架(15)，所述第二支架(15)的顶部转动连接有第二转块(20)，所述第二转块(20)的顶部设置有固定块(2)。

2.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第一转块(4)的内壁转动连接有转板(10)，所述转板(10)的外壁滑动连接有滑块(8)，所述滑块(8)的一端转动连接有拉杆(7)，所述拉杆(7)与卡块(5)转动连接。

3.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第一转块(4)的外壁滑动连接有顶杆(9)，所述顶杆(9)的一端延伸至第一转块(4)的内部。

4.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第一转块(4)的内壁固定连接有限位杆(12)，所述限位杆(12)的外壁滑动连接有限位板(13)，所述限位杆(12)的外壁设置有第二弹簧(11)。

5.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第一支架(14)的外壁滑动连接有滑板(17)，所述滑板(17)的内壁固定连接有限位块(18)，所述滑板(17)内壁的另一侧设置有第三弹簧(19)。

6.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第二支架(15)的外壁设置有限位槽(16)。

7.根据权利要求1所述的一种帐篷用粱柱快速组装结构，其特征在于，所述第二转块(20)的顶部固定连接有连接块(21)，所述固定块(2)的内壁滑动连接有滑轴(22)，所述滑轴(22)的一端设置有第四弹簧(23)，所述滑轴(22)的外壁固定连接有配合连接块(21)使用的卡杆(24)。

技术总结
本技术涉及帐篷组装技术领域，提出了一种帐篷用粱柱快速组装结构，包括底座，底座的顶部设置有安装槽，安装槽的内部设置有第一转块，第一转块的外壁滑动连接有卡块，卡块的一侧设置有第一弹簧，第一转块的顶部转动连接有第一支架，第一支架的内壁滑动连接有第二支架，第二支架的顶部转动连接有第二转块，第二转块的顶部设置有固定块。通过上述技术方案，解决了现有技术中安装步骤繁琐，使用螺钉将各个组件固定在一起需要耗费很多时间，且螺钉在经常扭动的情况下，容易滑丝，导致帐篷在拆卸时十分困难的问题。

技术研发人员：杨亮,贺俊彦
受保护的技术使用者：青岛昌顺隆机械有限公司
技术研发日：20230209
技术公布日：2024/1/12
