一种施工固定板的制作方法

本技术涉及工程施工，尤其是一种施工固定板。

背景技术：

1、建筑模板是一种临时性支护结构，按设计要求制作，使混凝土结构、构件按规定的位置、几何尺寸成形，保持其正确位置，并承受建筑模板自重及作用在其上的外部荷载目前施工模板紧固装置，可配合建筑施工中的铝膜板进行安装使用。

2、目前，通常会选择定位板配合铝膜板安装，使用的固定装置均是统一标准的支撑架，可调节性不高，无法配合不同高度的铝膜板，实际生产中使用不方便。

技术实现思路

1、本实用新型的目的在于提供一种施工固定板，旨在解决现有技术中可调节性不高的问题。

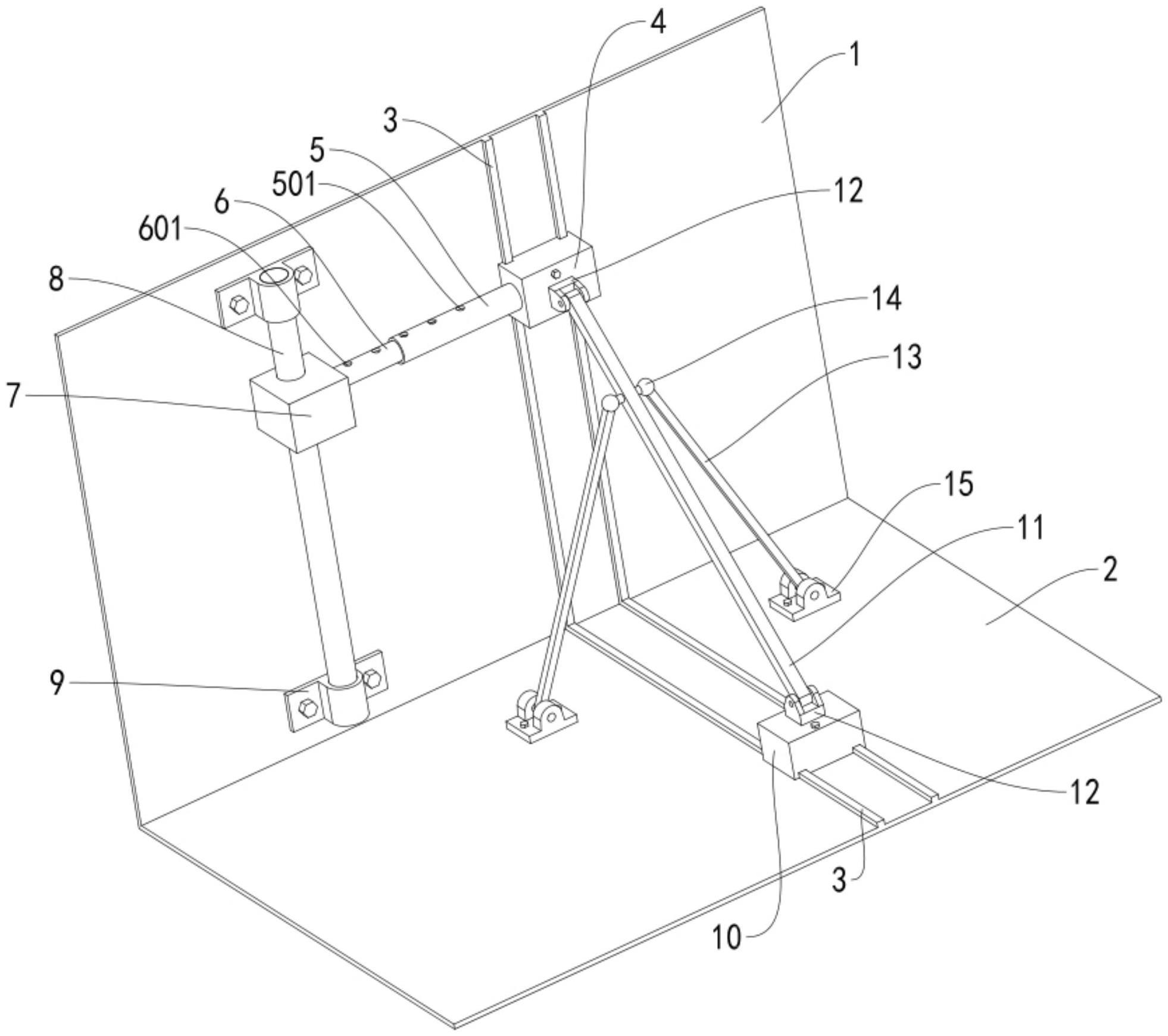

2、本实用新型是这样实现的，一种施工固定板，包括定位板和固定板，定位板贴附于墙壁，固定板用于固定定位板，固定板一端与定位板抵接或铰接；定位板和固定板表面均开设有滑轨，位于定位板上的第一滑块与位于固定板上的第二滑块底部均开设有滑槽，第一滑块与第二滑块在滑轨上滑动以调整支撑高度。

3、可选的，第一滑块与第二滑块之间通过第一支撑杆连接，第一支撑杆两端分别与第一滑块和第二滑块通过固定件实现转动连接。

4、可选的，第一滑块连接有第一伸缩杆，第一伸缩杆上沿轴线方向均匀分布有第一通孔，第一伸缩杆部分套设第二伸缩杆，第二伸缩杆上沿轴线方向均匀分布有第二通孔，第一通孔与第二通孔轴线重合，第一通孔与第二通孔之间通过螺栓贯穿固定。

5、可选的，第二伸缩杆连接有导向块，导向块在导向杆上滑动以对第一滑块导向。

6、可选的，导向杆两端通过第一锁紧件固定连接在定位板上，且与第一锁紧件固定连接。

7、可选的，还包括第二支撑杆，第二支撑杆一端通过球头螺栓连接在第一支撑杆上。

8、可选的，第二支撑杆另一端通过第二锁紧件固定于固定板上，第二锁紧件与固定板之间为可拆卸连接。

9、与现有技术相比，本申请通过设置定位板和固定板，定位板贴附于墙壁，固定板用于固定定位板，固定板一端与定位板抵接或铰接；定位板和固定板表面均开设有滑轨，位于定位板上的第一滑块与位于固定板上的第二滑块底部均开设有滑槽，第一滑块与第二滑块在滑轨上滑动以调整支撑高度。这样可实现不同高度的铝膜板支撑，可调节性强，实用性高。

技术特征：

1.一种施工固定板，其特征在于，包括定位板和固定板，所述定位板贴附于墙壁，所述固定板用于固定所述定位板，所述固定板一端与所述定位板抵接或铰接；所述定位板和所述固定板表面均开设有滑轨，位于所述定位板上的第一滑块与位于所述固定板上的第二滑块底部均开设有滑槽，所述第一滑块与所述第二滑块在所述滑轨上滑动以调整支撑高度；所述第一滑块与所述第二滑块之间通过第一支撑杆连接，所述第一支撑杆两端分别与所述第一滑块和所述第二滑块通过固定件实现转动连接。

2.如权利要求1所述的施工固定板，其特征在于，所述第一滑块连接有第一伸缩杆，所述第一伸缩杆上沿轴线方向均匀分布有第一通孔，所述第一伸缩杆部分套设第二伸缩杆，所述第二伸缩杆上沿轴线方向均匀分布有第二通孔，所述第一通孔与所述第二通孔轴线重合，所述第一通孔与所述第二通孔之间通过螺栓贯穿固定。

3.如权利要求2所述的施工固定板，其特征在于，所述第二伸缩杆连接有导向块，所述导向块在导向杆上滑动以对所述第一滑块导向。

4.如权利要求3所述的施工固定板，其特征在于，所述导向杆两端通过第一锁紧件固定连接在所述定位板上，且与所述第一锁紧件固定连接。

5.如权利要求4所述的施工固定板，其特征在于，还包括第二支撑杆，所述第二支撑杆一端通过球头螺栓连接在所述第一支撑杆上。

6.如权利要求5所述的施工固定板，其特征在于，所述第二支撑杆另一端通过第二锁紧件固定于所述固定板上，所述第二锁紧件与所述固定板之间为可拆卸连接。

技术总结
本技术涉及工程施工技术领域，公开了一种施工固定板，通过设置定位板和固定板，定位板贴附于墙壁，固定板用于固定定位板，固定板一端与定位板抵接或铰接；定位板和固定板表面均开设有滑轨，位于定位板上的第一滑块与位于固定板上的第二滑块底部均开设有滑槽，第一滑块与第二滑块在滑轨上滑动以调整支撑高度。这样可实现不同高度的铝膜板支撑，可调节性强，实用性高。

技术研发人员：齐研智
受保护的技术使用者：深圳市本来空间艺术设计有限公司
技术研发日：20230217
技术公布日：2024/1/13
