一种保温钢结构墙定位结构的制作方法

本技术涉及定位，具体为一种保温钢结构墙定位结构。

背景技术：

1、钢结构是主要由钢制材料组成的结构，是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。目前，施工现场常用的墙体垂直度检测方法为吊线锤法。进行垂直度测量时，操作人员爬上支撑架，从上向下放置吊锤，一个人在上面测量锤线距墙面的距离，一个人在下面测量锤线距墙面的距离，此操作过程复杂，数据误差大，效率低。

2、在公开号为cn211923592u的专利文件中提出一种钢结构墙体定位装置，该装置包括持平杆，所述的持平杆的下端设有把手，持平杆的中部设有刻度，持平杆的上端与连接杆垂直连接，连接杆与耳板连接，耳板上固定有螺杆，螺杆上套设有套筒，套筒与垂板的上端连接，垂板的中部设有激光笔，激光笔与垂板的相垂直，垂板的下部连接有配重。本实用新型的优点：直接将持平杆按压在墙体上，然后观察激光笔对准的刻度，判断墙体的垂直度，装置结构更加简洁灵活，操作更加简单方便。

3、但是该装置在定位后不便于携带，从而使得该装置存在一定的局限性。

4、为此，我们亟需提供一种温钢结构墙定位结构。

技术实现思路

1、本实用新型的目的在于提供一种保温钢结构墙定位结构，以解决上述背景技术中提出的该装置在定位后不便于携带，从而使得该装置存在一定的局限性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种保温钢结构墙定位结构，包括固定杆和连接杆，所述固定杆内部和连接杆侧边设置有折叠定位装置，所述固定杆顶端设置有固定装置。

3、所述折叠定位装置包括收纳单元和定位单元。

4、所述收纳单元包括收纳槽和转轴，所述收纳槽开设于固定杆顶端，所述转轴连接于收纳槽内壁。

5、所述定位单元包括滑槽、滑轨、滑块、连接块、定位杆和刻度尺，所述滑槽开设于连接杆一侧，所述滑轨固定安装于滑槽内壁，所述滑块连接于滑轨外壁，所述连接块连接于滑块侧边内部，所述定位杆设置于连接块另一侧，所述刻度尺设置于放置槽内部。

6、优选的，所述固定杆侧边固定安装有连接件，用于连接其他的固定杆，从而延长该装置的定位范围，所述固定杆另一侧边连接有固定圆块，固定圆块与固定杆侧边转动连接，从而使得卡套将连接杆和固定杆卡住，从而便于携带该装置，所述固定圆块一侧固定安装有卡套。

7、优选的，所述固定装置包括固定件、放置槽、转孔、转动杆、抵板和软套，所述固定件固定安装于固定杆顶端，所述放置槽开设于固定件顶端，所述转孔开设于固定件一侧，所述转动杆连接于转孔内部，所述抵板固定安装于转动杆另一端，所述软套活动安装于抵板侧边。

8、优选的，所述收纳槽的体积比连接杆的体积大，且收纳槽的长度比连接杆的长度长，进而可以使得连接杆平整的放置在收纳槽中，进而减小了该装置的占用空间，也便于携带该装置。

9、优选的，所述转轴与收纳槽内壁转动连接，可以将连接杆从收纳槽中转出，也可以调整定位的角度，所述滑块与滑轨外壁滑动连接，从而带动定位杆进行定位。

10、优选的，所述滑块侧边开设有连接孔，所述连接块连接端与连接孔内部螺纹连接，便于将连接块和定位杆拆卸下来，从而使得连接杆的收纳效果更好。

11、优选的，所述转动杆外壁开设有螺纹，所述转孔内壁也开设有螺纹，转动杆与转孔内壁螺纹连接，通过转动杆的转动使得抵板和软套对刻度尺进行固定，软套起到了对刻度尺的保护作用，一定程度上可以更好地固定刻度尺。

12、与现有技术相比，本实用新型的有益效果是：

13、1.该保温钢结构墙定位结构，通过设置折叠定位装置，可以将该装置通过转动折叠收纳，从而降低了该装置的占用空间，也便于携带，并且还可以调整不同角度，进而可以更好地进行定位，解决了背景技术中提出的该装置在定位后不便于携带，从而使得该装置存在一定的局限性的问题。

14、2.该保温钢结构墙定位结构，通过设置固定装置，对刻度尺进行固定，避免了在定位的过程中，刻度尺发生偏移而对定位结果造成影响，从而提升了该装置定位的精确性。

技术特征：

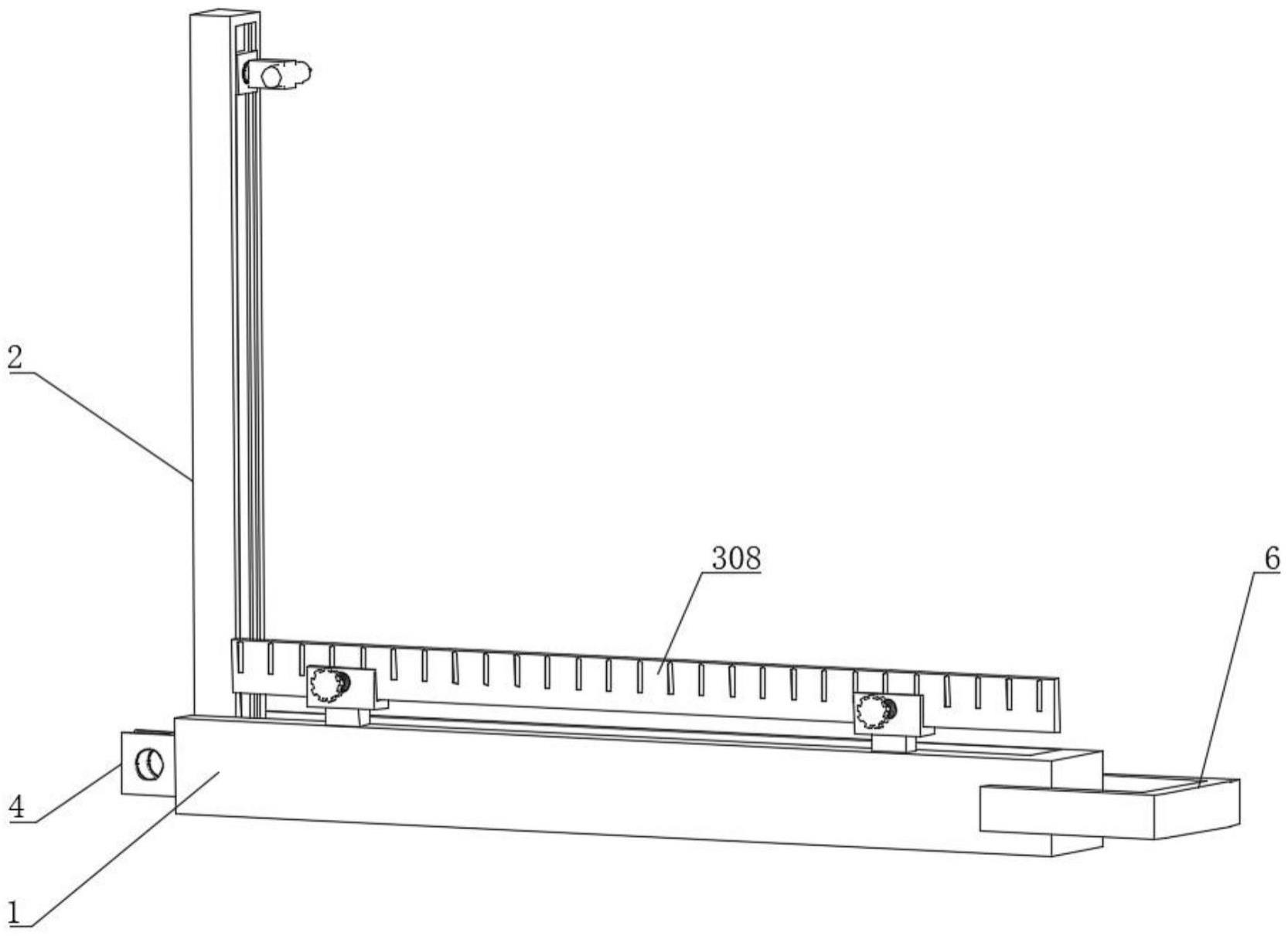

1.一种保温钢结构墙定位结构，包括固定杆(1)和连接杆(2)，其特征在于：所述固定杆(1)内部和连接杆(2)侧边设置有折叠定位装置，所述固定杆(1)顶端设置有固定装置；

2.根据权利要求1所述的一种保温钢结构墙定位结构，其特征在于：所述固定杆(1)侧边固定安装有连接件(4)，所述固定杆(1)另一侧边连接有固定圆块(5)，所述固定圆块(5)一侧固定安装有卡套(6)。

3.根据权利要求1所述的一种保温钢结构墙定位结构，其特征在于：所述固定装置包括固定件(701)、放置槽(702)、转孔(703)、转动杆(704)、抵板(705)和软套(706)，所述固定件(701)固定安装于固定杆(1)顶端，所述放置槽(702)开设于固定件(701)顶端，所述转孔(703)开设于固定件(701)一侧，所述转动杆(704)连接于转孔(703)内部，所述抵板(705)固定安装于转动杆(704)另一端，所述软套(706)活动安装于抵板(705)侧边。

4.根据权利要求1所述的一种保温钢结构墙定位结构，其特征在于：所述收纳槽(301)的体积比连接杆(2)的体积大，且收纳槽(301)的长度比连接杆(2)的长度长。

5.根据权利要求1所述的一种保温钢结构墙定位结构，其特征在于：所述转轴(302)与收纳槽(301)内壁转动连接，所述滑块(305)与滑轨(304)外壁滑动连接。

6.根据权利要求1所述的一种保温钢结构墙定位结构，其特征在于：所述滑块(305)侧边开设有连接孔，所述连接块(306)连接端与连接孔内部螺纹连接。

7.根据权利要求3所述的一种保温钢结构墙定位结构，其特征在于：所述转动杆(704)外壁开设有螺纹，所述转孔(703)内壁也开设有螺纹，转动杆(704)与转孔(703)内壁螺纹连接。

技术总结
本技术属于定位技术领域，尤其涉及一种保温钢结构墙定位结构，包括固定杆和连接杆，所述固定杆内部和连接杆侧边设置有折叠定位装置，所述固定杆顶端设置有固定装置，所述折叠定位装置包括收纳单元和定位单元。该保温钢结构墙定位结构，通过设置折叠定位装置，可以将该装置通过转动折叠收纳，从而降低了该装置的占用空间，也便于携带，并且还可以调整不同角度，进而可以更好地进行定位，解决了背景技术中提出的该装置在定位后不便于携带，从而使得该装置存在一定的局限性的问题，通过设置固定装置，对刻度尺进行固定，避免了在定位的过程中，刻度尺发生偏移而对定位结果造成影响，从而提升了该装置定位的精确性。

技术研发人员：王坤,蔡景刚
受保护的技术使用者：山东兴久钢结构有限公司
技术研发日：20230726
技术公布日：2024/1/14
