一种结构牢固的防水型彩钢瓦的制作方法

本技术涉及彩钢瓦，尤其涉及一种结构牢固的防水型彩钢瓦。

背景技术：

1、彩钢瓦，又称彩色压型瓦，是采用彩色涂层钢板，经辊压冷弯成各种波型的压型板，它适用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等，具有质轻、高强、色泽丰富、施工方便快捷、抗震、防火、防雨、寿命长、免维护等特点，现已被广泛推广应用。

2、现有多数的彩钢瓦在铺设后，多是人员借助密封防水胶带、增设板等结构，将连接处的缝隙进行填补缝合，以避免连接处漏水，这样的防水处理较为麻烦，且无法在铺设前施工，人员需要在板材铺设后施工，这样的方式人员施工困难繁琐。

3、因此，有必要提供一种结构牢固的防水型彩钢瓦解决上述技术问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种结构牢固的防水型彩钢瓦。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种结构牢固的防水型彩钢瓦，包括彩钢瓦板体，所述彩钢瓦板体的内部固定连接有若干凸板，若干所述凸板间隔均匀的连接于彩钢瓦板体上，所述彩钢瓦板体的一侧固定连接有对接板二，所述彩钢瓦板体的另一侧固定连接有对接板一，所述对接板一的一侧固定连接有防水板，若干所述凸板之间留有一定的距离。

3、作为上述技术方案的进一步描述：

4、所述对接板二的顶部设置有v型槽，所述对接板一的连接处边缘形状与对接板二顶部v型槽相匹配，所述防水板的一侧与对接板二一侧的顶部边缘处贴合，所述防水板整体呈倒向凹字型。

5、作为上述技术方案的进一步描述：

6、所述对接板一的内部开设有连接孔一，所述连接孔一位于对接板一的一侧开设，所述连接孔一位于两个连接孔二之间。

7、作为上述技术方案的进一步描述：

8、所述对接板二的内部开设有两个连接孔二，两个所述连接孔二的水平位置相对应，所述连接孔二的一端开设有隐藏槽一，所述连接孔二的另一端开设有隐藏槽二，且两个所述连接孔二的位置与连接孔一的位置相对应，所述隐藏槽一及隐藏槽二分别用于容纳螺母及螺钉端部。

9、作为上述技术方案的进一步描述：

10、所述连接孔二的内部设置有连接杆，所述连接杆的外部开设有螺纹槽二，所述螺纹槽二用于通过螺母调节，所述连接杆同时位于连接孔一的内部。

11、作为上述技术方案的进一步描述：

12、若干所述凸板的顶部均固定连接有若干转接柱，若干所述转接柱的顶端均转动连接有连接框，所述连接框的内部开设有调节槽，所述连接框呈凹字形。

13、作为上述技术方案的进一步描述：

14、所述连接框的内部设置有固定杆，所述固定杆的外部开设有若干螺纹槽一，若干所述螺纹槽一分别位于固定杆与对接处连接框的两侧。

15、本实用新型具有如下有益效果：

16、1、与现有技术相比，该结构牢固的防水型彩钢瓦，通过将一块彩钢瓦的对接板一与另一块彩钢瓦的对接板二上下卡接，之后通过连接杆依次穿过连接孔一及连接孔二，同时通过螺母拧紧于螺纹槽二的内部，并完全转动至螺纹槽二的内部，完成彩钢瓦整体的对接，从而使得彩钢瓦连接处的螺母均隐藏于彩钢瓦对接处的下方，不暴露于外界，避免了连接处连接组件与雨水接触，提高了连接件的使用寿命，同时通过对接板一一侧的防水板，进行遮蔽对雨水进行排导，使得彩钢瓦在进行连接后无需人员在对连接处进行防水处理，有效的提高了彩钢瓦安装的便捷性。

17、2、与现有技术相比，该结构牢固的防水型彩钢瓦，通过向横向水平的各连接框的内部插入固定杆，并通过螺母于连接框两侧的螺纹槽一拧紧，从而限制固定杆的位置，使得彩钢瓦整体通过固定杆进行固定限制，从而使得彩钢瓦整体安装后的稳定性得到极大的提升。

技术特征：

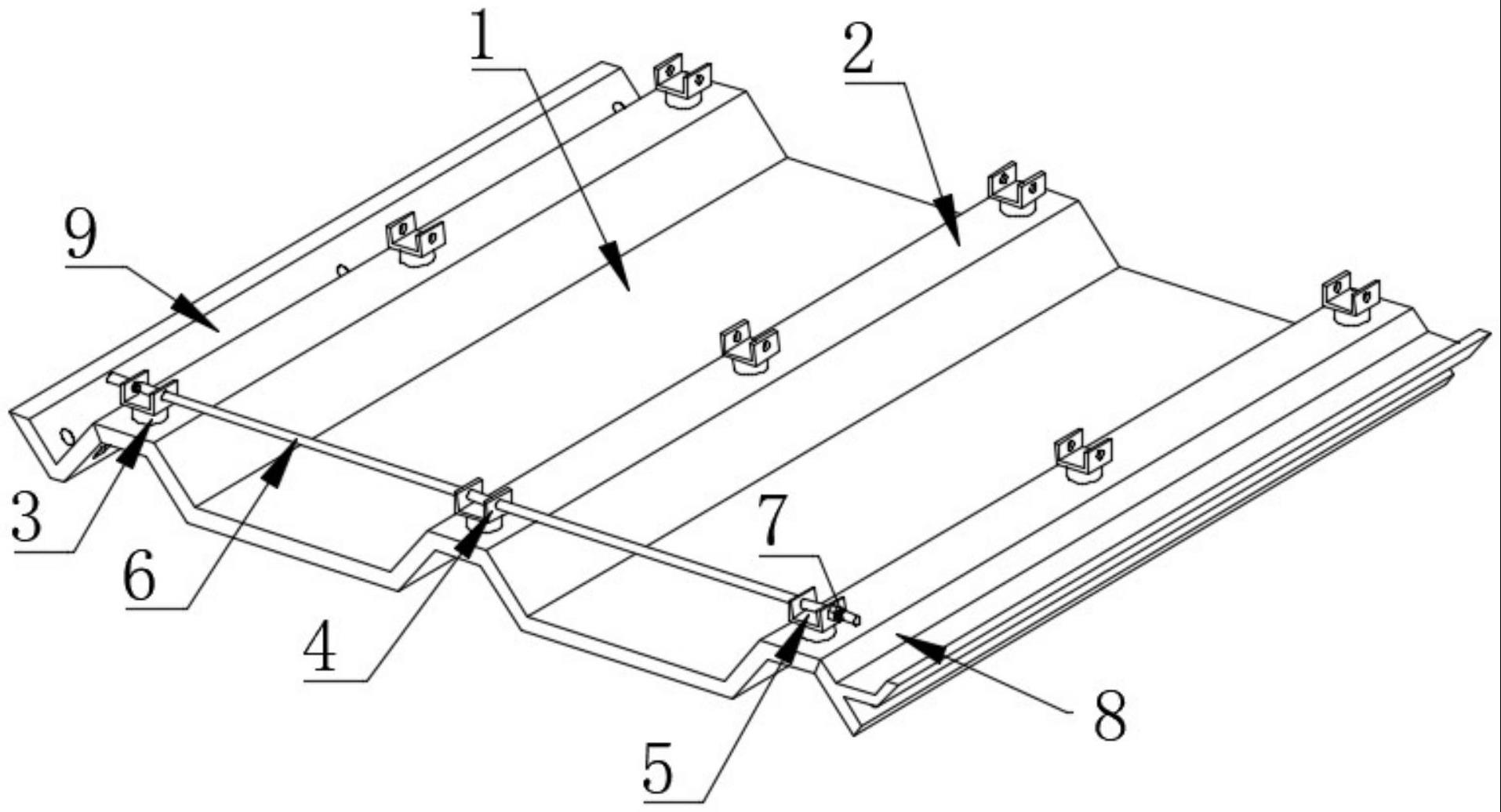

1.一种结构牢固的防水型彩钢瓦，包括彩钢瓦板体(1)，其特征在于：所述彩钢瓦板体(1)的内部固定连接有若干凸板(2)，若干所述凸板(2)间隔均匀的连接于彩钢瓦板体(1)上，所述彩钢瓦板体(1)的一侧固定连接有对接板二(9)，所述彩钢瓦板体(1)的另一侧固定连接有对接板一(8)，所述对接板一(8)的一侧固定连接有防水板(10)。

2.根据权利要求1所述的一种结构牢固的防水型彩钢瓦，其特征在于：所述对接板二(9)的顶部设置有v型槽，所述对接板一(8)的连接处边缘形状与对接板二(9)顶部v型槽相匹配，所述防水板(10)的一侧与对接板二(9)一侧的顶部边缘处贴合。

3.根据权利要求1所述的一种结构牢固的防水型彩钢瓦，其特征在于：所述对接板一(8)的内部开设有连接孔一(11)，所述连接孔一(11)位于对接板一(8)的一侧开设。

4.根据权利要求1所述的一种结构牢固的防水型彩钢瓦，其特征在于：所述对接板二(9)的内部开设有两个连接孔二(12)，两个所述连接孔二(12)的水平位置相对应，所述连接孔二(12)的一端开设有隐藏槽一(13)，所述连接孔二(12)的另一端开设有隐藏槽二(14)。

5.根据权利要求4所述的一种结构牢固的防水型彩钢瓦，其特征在于：所述连接孔二(12)的内部设置有连接杆(15)，所述连接杆(15)的外部开设有螺纹槽二(16)。

6.根据权利要求1所述的一种结构牢固的防水型彩钢瓦，其特征在于：若干所述凸板(2)的顶部均固定连接有若干转接柱(3)，若干所述转接柱(3)的顶端均转动连接有连接框(4)，所述连接框(4)的内部开设有调节槽(5)。

7.根据权利要求6所述的一种结构牢固的防水型彩钢瓦，其特征在于：所述连接框(4)的内部设置有固定杆(6)，所述固定杆(6)的外部开设有若干螺纹槽一(7)。

技术总结
本技术公开了一种结构牢固的防水型彩钢瓦，包括彩钢瓦板体，所述彩钢瓦板体的内部固定连接有若干凸板，若干所述凸板间隔均匀的连接于彩钢瓦板体上，所述彩钢瓦板体的一侧固定连接有对接板二，所述彩钢瓦板体的另一侧固定连接有对接板一，所述对接板一的一侧固定连接有防水板。本技术通过将一块彩钢瓦的对接板一与另一块彩钢瓦的对接板二上下卡接，之后通过连接杆依次穿过连接孔一及连接孔二，同时通过螺母拧紧于螺纹槽二的内部，并完全转动至螺纹槽二的内部，完成彩钢瓦整体的对接，同时通过对接板一一侧的防水板，进行遮蔽对雨水进行排导，使得彩钢瓦在进行连接后无需人员在对连接处进行防水处理，有效的提高了彩钢瓦安装的便捷性。

技术研发人员：李军,李玉成,方林铁,余术其
受保护的技术使用者：合肥金苏智能科技有限公司
技术研发日：20230330
技术公布日：2024/1/12
