用于圆形建筑的可调节幕墙的制作方法

本技术涉及一种建筑幕墙结构，尤其涉及一种用于圆形建筑的可调节幕墙。

背景技术：

1、幕墙是建筑结构的外立面装饰的常用结构之一，幕墙包括玻璃幕墙、铝合金幕墙、石板幕墙等。目前，幕墙的常规安装方式是：在建筑结构的外立面上安装龙骨结构，再将幕墙安装在龙骨结构上，固定式安装的幕墙拆卸和更换不便。现有技术的幕墙在安装时可通过竖向或横向的小幅度移动以及小角度的偏转实现幕墙的调节，用于保证幕墙的平整美观，调节幅度较小。

2、同时，现有技术的幕墙大多为平面板状结构，以适应建筑结构平面形式的外立面，对于截面为圆形的异形建筑结构并不适用。因此，需要提供一种用于圆形建筑的可调节幕墙，能够解决现有技术中幕墙拆卸更换不变、调节幅度小、不适用于圆形建筑结构的问题。

技术实现思路

1、本实用新型的目的在于提供一种用于圆形建筑的可调节幕墙，能够解决现有技术中幕墙拆卸更换不变、调节幅度小、不适用于圆形建筑结构的问题。

2、本实用新型是这样实现的：

3、一种用于圆形建筑的可调节幕墙，包括圆形建筑结构、玻璃幕墙、幕墙安装架、固定环框架和幕墙框架；固定环框架呈圆环形结构，固定环框架同轴安装在圆形建筑结构的外壁上，若干道固定环框架沿竖向间隔布置；幕墙框架呈圆环形结构，幕墙安装架的外侧与幕墙框架的内壁固定连接，幕墙安装架的内侧与固定环框架活动连接，使幕墙框架同轴设置在圆形建筑结构的外侧；玻璃幕墙呈圆环形结构并匹配嵌装在幕墙框架内，使玻璃幕墙活动安装在圆形建筑结构的外侧。

4、所述的幕墙安装架的高度、幕墙框架的高度和相邻两道固定环框架的间距一致。

5、所述的幕墙安装架的内侧顶部和底部分别形成有嵌块，固定环框架的顶部和底部分别形成有滑槽，嵌块能滑动嵌装在滑槽内，使环状的玻璃幕墙可转动式设置在圆形建筑结构的外侧。

6、所述的幕墙框架的顶部和底部设有防水条，使上下相邻的两环幕墙框架通过防水条密封连接。

7、所述的幕墙框架包括若干个单元框架，若干个弧面结构的单元框架依次首尾拼接构成圆环形结构；玻璃幕墙包括若干块单元幕墙，若干块弧面结构的单元幕墙分别匹配嵌装在若干个单元框架内。

8、所述的幕墙安装架的宽度方向与圆形建筑结构的径向一致，幕墙安装架的长度方向与圆形建筑结构的轴向一致。

9、所述的圆形建筑结构的外侧竖向设有擦拭条，擦拭条的刷毛面向圆形建筑结构设置并与玻璃幕墙的外表面接触。

10、所述的擦拭条的顶部和底部分别通过固定板安装在圆形建筑结构的顶部和底部。

11、本实用新型与现有技术相比，具有以下有益效果：

12、1、本实用新型由于设有幕墙安装架、固定环框架和幕墙框架，固定环框架和幕墙框架可根据圆形建筑结构的结构制作成圆环形结构，幕墙框架通过幕墙安装架经固定环框架安装在圆形建筑结构的外立面上，从而便于玻璃幕墙适应性匹配安装在圆形建筑结构上。

13、2、本实用新型由于设有幕墙安装架、固定环框架和嵌块，幕墙安装架能通过顶部和底部的嵌块嵌装在固定环框架的滑槽内，保证幕墙安装架沿固定环框架的环向转动调节功能，从而带动玻璃幕墙实现周向转动调节，调节范围大，便于对玻璃幕墙的拆装、更换、维护。

14、3、本实用新型由于设有擦拭条，擦拭条的刷毛在玻璃幕墙周向转动的同时对幕墙的外表面进行擦拭清洁，提高玻璃幕墙的外观效果，便于清洁维护。

技术特征：

1.一种用于圆形建筑的可调节幕墙，其特征是：包括圆形建筑结构(1)、玻璃幕墙(2)、幕墙安装架(3)、固定环框架(4)和幕墙框架(7)；固定环框架(4)呈圆环形结构，固定环框架(4)同轴安装在圆形建筑结构(1)的外壁上，若干道固定环框架(4)沿竖向间隔布置；幕墙框架(7)呈圆环形结构，幕墙安装架(3)的外侧与幕墙框架(7)的内壁固定连接，幕墙安装架(3)的内侧与固定环框架(4)活动连接，使幕墙框架(7)同轴设置在圆形建筑结构(1)的外侧；玻璃幕墙(2)呈圆环形结构并匹配嵌装在幕墙框架(7)内，使玻璃幕墙(2)活动安装在圆形建筑结构(1)的外侧。

2.根据权利要求1所述的用于圆形建筑的可调节幕墙，其特征是：所述的幕墙安装架(3)的高度、幕墙框架(7)的高度和相邻两道固定环框架(4)的间距一致。

3.根据权利要求1或2所述的用于圆形建筑的可调节幕墙，其特征是：所述的幕墙安装架(3)的内侧顶部和底部分别形成有嵌块(8)，固定环框架(4)的顶部和底部分别形成有滑槽，嵌块(8)能滑动嵌装在滑槽内，使环状的玻璃幕墙(2)可转动式设置在圆形建筑结构(1)的外侧。

4.根据权利要求1或2所述的用于圆形建筑的可调节幕墙，其特征是：所述的幕墙框架(7)的顶部和底部设有防水条，使上下相邻的两环幕墙框架(7)通过防水条密封连接。

5.根据权利要求4所述的用于圆形建筑的可调节幕墙，其特征是：所述的幕墙框架(7)包括若干个单元框架，若干个弧面结构的单元框架依次首尾拼接构成圆环形结构；玻璃幕墙(2)包括若干块单元幕墙，若干块弧面结构的单元幕墙分别匹配嵌装在若干个单元框架内。

6.根据权利要求1所述的用于圆形建筑的可调节幕墙，其特征是：所述的幕墙安装架(3)的宽度方向与圆形建筑结构(1)的径向一致，幕墙安装架(3)的长度方向与圆形建筑结构(1)的轴向一致。

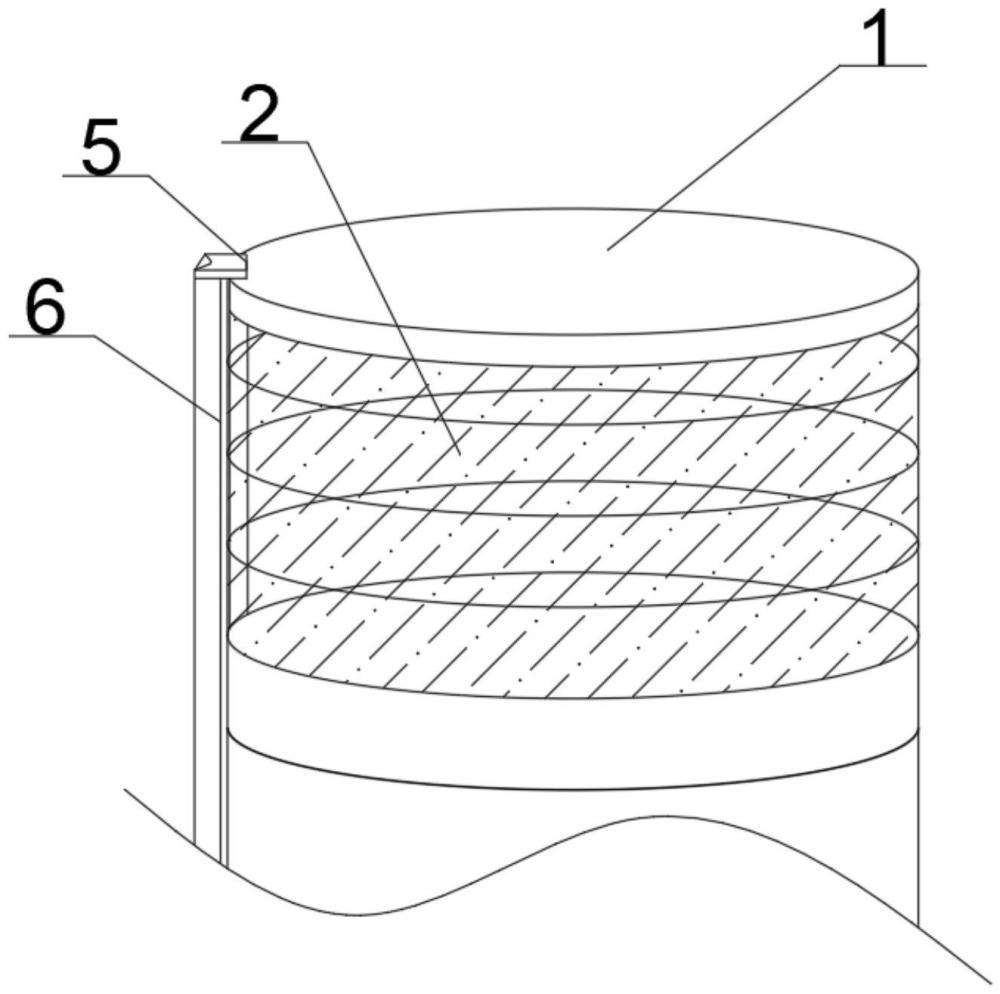

7.根据权利要求1所述的用于圆形建筑的可调节幕墙，其特征是：所述的圆形建筑结构(1)的外侧竖向设有擦拭条(6)，擦拭条(6)的刷毛面向圆形建筑结构(1)设置并与玻璃幕墙(2)的外表面接触。

8.根据权利要求7所述的用于圆形建筑的可调节幕墙，其特征是：所述的擦拭条(6)的顶部和底部分别通过固定板(5)安装在圆形建筑结构(1)的顶部和底部。

技术总结
本技术公开了一种用于圆形建筑的可调节幕墙，包括圆形建筑结构(1)、玻璃幕墙(2)、幕墙安装架(3)、固定环框架(4)和幕墙框架(7)；固定环框架呈圆环形结构，固定环框架同轴安装在圆形建筑结构(1)的外壁上，若干道固定环框架沿竖向间隔布置；幕墙框架呈圆环形结构，幕墙安装架的外侧与幕墙框架的内壁固定连接，幕墙安装架的内侧与固定环框架活动连接，使幕墙框架同轴设置在圆形建筑结构的外侧；玻璃幕墙呈圆环形结构并匹配嵌装在幕墙框架内，使玻璃幕墙活动安装在圆形建筑结构的外侧。本技术能够解决现有技术中幕墙拆卸更换不变、调节幅度小、不适用于圆形建筑结构的问题。

技术研发人员：王慕平,巫斐,刘模权,王玱,刘沃升
受保护的技术使用者：中建八局南方建设有限公司
技术研发日：20230711
技术公布日：2024/1/25
