一种建筑叠合板铝模支撑装置的制作方法

本技术涉及支撑装置，具体涉及一种建筑叠合板铝模支撑装置。

背景技术：

1、叠合板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板，叠合板一般会采用铝模支撑架进行支撑，在铝模支撑架的安装施工过程中，其下部一般会采用可调节长度的支撑杆进行支撑，但是仅靠支撑杆来进行支撑并不稳定，而且其受力承载性能也较为有限，因此亟需一种建筑叠合板铝模支撑装置。

技术实现思路

1、本实用新型的目的在于针对现有技术的缺陷和不足，提供了一种设计合理的建筑叠合板铝模支撑装置，用以解决上述问题。

2、为达到上述目的，本实用新型采用了下列技术方案：它包含螺纹支撑杆、内螺纹筒和支撑顶板，两个螺纹支撑杆的相邻端部通过螺纹旋接套设的内螺纹筒连接，两个螺纹支撑杆上的螺纹旋向为相反方向设置，螺纹支撑杆的另一端固定设置有支撑顶板；

3、它还包含数个辅助支撑机构，所述辅助支撑机构包含：

4、辅助上撑杆，所述辅助上撑杆铰接设置在上方的支撑顶板上，下方的支撑顶板上铰接设置有辅助下撑杆；

5、螺纹连接筒，所述螺纹连接筒通过螺纹旋接设置在辅助上撑杆与辅助下撑杆上，螺纹连接筒的外环壁上等圆角分布固定设置有数个加强筋。

6、优选地，所述辅助支撑机构上设有限位机构，所述限位机构包含：

7、固定环，所述固定环固定套设在辅助上撑杆上，固定环的下部固定设置有弹簧，弹簧的下端固定设置有活动环，活动环的下部通过推力球轴承旋接设置有限位环，且限位环活动抵触设置在螺纹连接筒的上端；

8、限位条，所述限位条为数个，分别等圆角分布固定设置在辅助上撑杆的外环壁上，限位条活动抵触设置在活动环与限位环上开设的限位导向槽内；

9、限位杆，所述限位杆为数个，分别等圆角分布固定设置在限位环的下部，且限位杆插设在螺纹连接筒上等圆角分布开设的限位槽内。

10、优选地，相邻两个辅助支撑机构为错位交叉设置。

11、优选地，上方的螺纹支撑杆上固定设置有矩形导向杆，且矩形导向杆插设在下方的螺纹支撑杆上开设的插槽内。

12、优选地，所述支撑顶板上固定设置有缓震防滑垫。

13、与现有技术相比，本实用新型的有益效果是：本实用新型所述的一种建筑叠合板铝模支撑装置，不仅可以在支撑杆外侧提供辅助支撑，大幅提高支撑装置的受力承载性能，而且其支撑结构状态稳定。

技术特征：

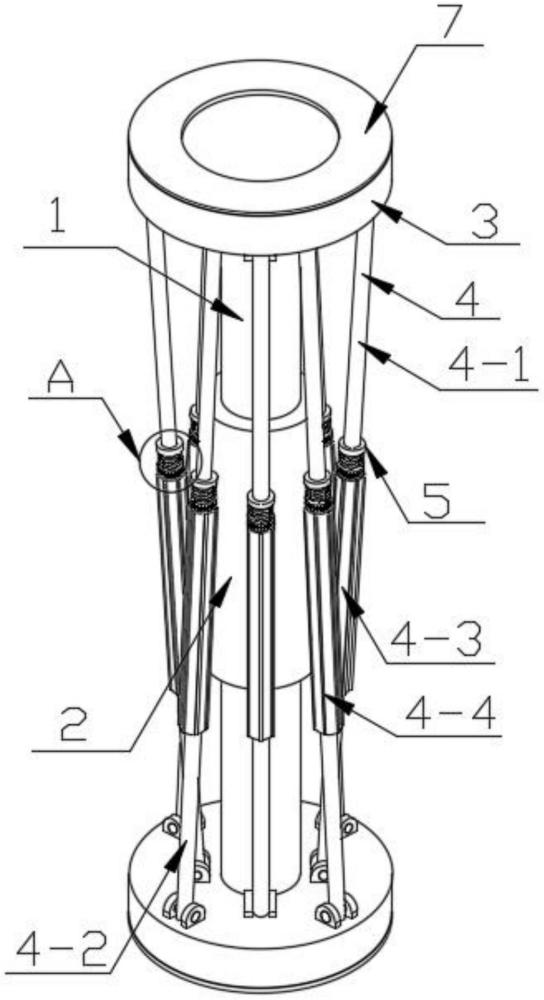

1.一种建筑叠合板铝模支撑装置，它包含螺纹支撑杆(1)、内螺纹筒(2)和支撑顶板(3)，两个螺纹支撑杆(1)的相邻端部通过螺纹旋接套设的内螺纹筒(2)连接，两个螺纹支撑杆(1)上的螺纹旋向为相反方向设置，螺纹支撑杆(1)的另一端固定设置有支撑顶板(3)；

2.根据权利要求1所述的一种建筑叠合板铝模支撑装置，其特征在于：所述辅助支撑机构(4)上设有限位机构(5)，所述限位机构(5)包含：

3.根据权利要求1所述的一种建筑叠合板铝模支撑装置，其特征在于：相邻两个辅助支撑机构(4)为错位交叉设置。

4.根据权利要求1所述的一种建筑叠合板铝模支撑装置，其特征在于：上方的螺纹支撑杆(1)上固定设置有矩形导向杆(6)，且矩形导向杆(6)插设在下方的螺纹支撑杆(1)上开设的插槽内。

5.根据权利要求1所述的一种建筑叠合板铝模支撑装置，其特征在于：所述支撑顶板(3)上固定设置有缓震防滑垫(7)。

技术总结
一种建筑叠合板铝模支撑装置，本技术涉及支撑装置技术领域，两个螺纹支撑杆的相邻端部通过螺纹旋接套设的内螺纹筒连接，两个螺纹支撑杆上的螺纹旋向为相反方向设置，螺纹支撑杆的另一端固定设置有支撑顶板，辅助上撑杆铰接设置在上方的支撑顶板上，下方的支撑顶板上铰接设置有辅助下撑杆，螺纹连接筒通过螺纹旋接设置在辅助上撑杆与辅助下撑杆上，螺纹连接筒的外环壁上等圆角分布固定设置有数个加强筋，不仅可以在支撑杆外侧提供辅助支撑，大幅提高支撑装置的受力承载性能，而且其支撑结构状态稳定。

技术研发人员：王良,徐耀武,曹阳,赵家富,苏建峰,李雄,董照森,李轩,高云云,冯熙
受保护的技术使用者：陕西建工第九建设集团有限公司
技术研发日：20230713
技术公布日：2024/1/22
