一种防洪墙整体浇筑的钢模板装置的制作方法

本技术涉及钢模板领域，尤其是涉及一种防洪墙整体浇筑的钢模板装置。

背景技术：

1、为进一步推动水利工程建设高质量发展，近年来防洪墙的设计高度大幅度提升至6m及以下，目的是打造一江两岸，防洪墙的功能大大提升，不仅能防备大水泛滥，保障工农业生产和人民的生命财产安全，而且与周边建筑物构成一道崭新的景观线。

2、传统的分层浇筑施工方式存在新老混凝土结合部位出现错台、表面平整度差、影响防洪墙混凝土外观质量等施工质量通病，并且还存在工程进度慢、施工成本高等缺点。

技术实现思路

1、本实用新型的目的在于提供一种能提高防洪墙混凝土外观质量、提升工程质量、新老混凝土结合部位表面平整度好、不会出现错台、加快工程进度、安全美观、节省劳动力、降低工程成本的防洪墙整体浇筑的钢模板装置。

2、本实用新型的目的是这样实现的：

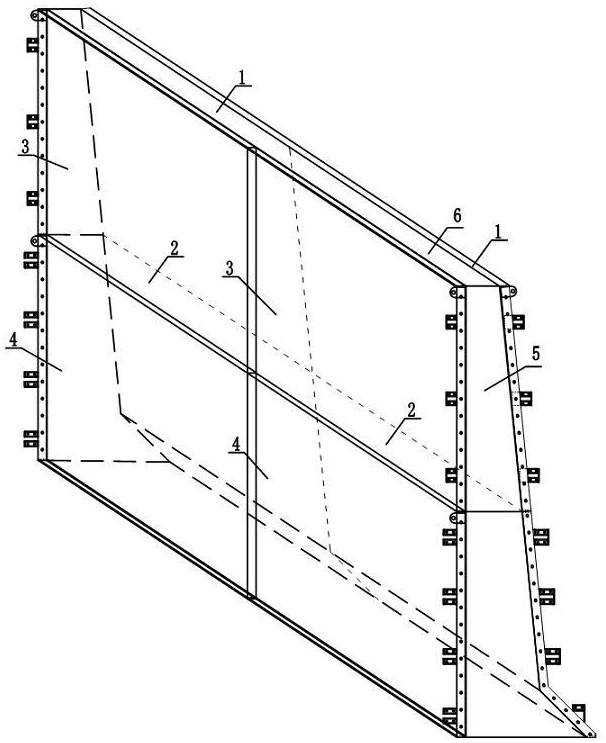

3、一种防洪墙整体浇筑的钢模板装置，特征是：由上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板和分缝侧钢模板组成，上半段内层钢模板放置于下半段内层钢模板的上面，上半段外层钢模板放置于下半段外层钢模板的上面，且上半段内层钢模板与上半段外层钢模板相对放置，下半段内层钢模板与下半段外层钢模板相对放置，两个分缝侧钢模板分别从两个侧面将上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板连接在一起，共同形成上面开口的浇筑腔，其中：

4、上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板的结构相同，均由主面板、主竖连接板、主横连接板、主竖筋槽钢、主横筋板、主背带、主背带衔接板和主吊环组成，在矩形的主面板的背部四周边缘分别设有与主面板垂直的两个主竖连接板和两个主横连接板，在主面板的背部设有相互垂直的若干根主竖筋槽钢和若干根主横筋板，主竖连接板、主横连接板、主竖筋槽钢、主横筋板在主面板的背部构成封闭的田字形，且主竖连接板、主横连接板、主竖筋槽钢、主横筋板的高度相同；在主面板背部的两个主竖连接板之间、主竖筋槽钢和主横筋板的上面间隔设有若干个水平放置的主背带，在每个主背带的左右两端各设有一个主背带衔接板；在主面板背部的两个主竖连接板的上面各设有一个主吊环；

5、分缝侧钢模板由侧面板、侧竖连接板、侧横连接板、侧竖筋槽钢和侧横槽钢组成，在侧面板的背部四周边缘分别设有与侧面板垂直的两个侧竖连接板和两个侧横连接板，在侧面板的背部设有相互垂直的若干根侧竖筋槽钢和若干根侧横筋板，侧竖连接板、侧横连接板、侧竖筋槽钢、侧横槽钢在侧面板的背部构成封闭的田字形。

6、上半段外层钢模板、下半段外层钢模板均垂直于地面，上半段内层钢模板、下半段内层钢模板的中上部分在同一直线上且斜向外，与上半段外层钢模板、下半段外层钢模板所在直线成一锐角，下半段内层钢模板的中上部分外壁与下半段内层钢模板的下部分外壁的夹角为一钝角，即分缝侧钢模板的宽度由上到下逐渐变宽。

7、在每根主背带上间隔若干距离设有若干处贯穿主面板和主背带、用于安装对拉螺杆的定位孔，对拉螺杆穿过定位孔将迎水面和背水面相对的钢模板对拉加固，连接在一起。

8、在主竖连接板上间隔设有若干个主竖连接孔，在侧竖连接板上间隔设有若干个侧竖连接孔，主竖连接孔与侧竖连接孔的位置对应，螺杆穿过主竖连接孔与侧竖连接孔后与螺帽一起将分缝侧钢模板与上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板固定在一起。

9、在每个主横连接板上间隔设有若干个主横连接孔，螺杆穿过主横连接孔后与螺帽一起将上半段内层钢模板与下半段内层钢模板、上半段外层钢模板与下半段外层钢模板固定在一起，使上半段内层钢模板固定在下半段内层钢模板的上面，上半段外层钢模板固定在下半段外层钢模板的上面。

10、本实用新型由上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板和分缝侧钢模板组成，上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板均为大钢模，与传统的模板工艺比较，大钢模是一种工具式定型大模板。相邻两块上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板能通过螺丝穿过主背带衔接板上的安装孔后横向拼装在一起，组成长度更长的大钢模，便于一次性整体浇筑更长的防洪墙；主竖连接板、主横连接板、主竖筋板、主横筋槽钢、主背带能加强主面板的结构强度。施工前按照工程的特点、施工现场的条件与施工图构筑物的尺寸进行配板设计，制作完成后连同组装配件一同运输至施工现场组装进行分段施工，先施工奇数段，再施工偶数段，奇数段与偶数段一起拼成完整的防洪墙。

11、与现有技术相比，本实用新型具有如下优点：

12、1、采用大钢模施工工艺，通过一次立模、整体浇筑施工，不但避免了设置水平方向施工缝，而且有助于提升防洪墙的施工质量，操作安全，能显著提高大钢模的周转使用率，保证施工质量；

13、2、在保证防洪墙施工进度的同时，能显著提升防洪墙的整体效果，新老混凝土结合部位表面平整度好，能有效减少新老混凝土结合部位出现错台、表面平整度差等施工质量通病；

14、3、能提高防洪墙混凝土的外观质量，墙体成型外观质量好；

15、4、相邻两块上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板能通过螺丝穿过主背带衔接板上的安装孔后横向拼装在一起，组成长度更长的大钢模，便于一次性整体浇筑更长的防洪墙；

16、5、机械化程度高，能大幅提高施工效率，加快工程进度，节省劳动力，降低施工成本；

17、6、用时便于安装和拆除，减少模板的吊装次数，施工条件好；

18、7、稳定性好，通用性强，拆装简单；

19、8、具有显著的技术、经济效果。

技术特征：

1.一种防洪墙整体浇筑的钢模板装置，其特征在于：由上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板和分缝侧钢模板组成，上半段内层钢模板放置于下半段内层钢模板的上面，上半段外层钢模板放置于下半段外层钢模板的上面，且上半段内层钢模板与上半段外层钢模板相对放置，下半段内层钢模板与下半段外层钢模板相对放置，两个分缝侧钢模板分别从两个侧面将上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板连接在一起，共同形成上面开口的浇筑腔，其中：

2.根据权利要求1所述的防洪墙整体浇筑的钢模板装置，其特征在于：上半段外层钢模板、下半段外层钢模板均垂直于地面，上半段内层钢模板、下半段内层钢模板的中上部分在同一直线上且斜向外，与上半段外层钢模板、下半段外层钢模板所在直线成一锐角，下半段内层钢模板的中上部分外壁与下半段内层钢模板的下部分外壁的夹角为一钝角，即分缝侧钢模板的宽度由上到下逐渐变宽。

3.根据权利要求1或2所述的防洪墙整体浇筑的钢模板装置，其特征在于：在每根主背带上间隔若干距离设有若干处贯穿主面板和主背带、用于安装对拉螺杆的定位孔，对拉螺杆穿过定位孔将迎水面和背水面相对的钢模板对拉加固，连接在一起。

4.根据权利要求3所述的防洪墙整体浇筑的钢模板装置，其特征在于：在主面板背部的两个主竖连接板之间、主竖筋槽钢和主横筋板的上面间隔设有若干个水平放置的主背带，在每个主背带的左右两端各设有一个主背带衔接板。

5.根据权利要求1所述的防洪墙整体浇筑的钢模板装置，其特征在于：在主竖连接板上间隔设有若干个主竖连接孔，在侧竖连接板上间隔设有若干个侧竖连接孔，主竖连接孔与侧竖连接孔的位置对应，螺杆穿过主竖连接孔与侧竖连接孔后与螺帽一起将分缝侧钢模板与上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板固定在一起。

6.根据权利要求1所述的防洪墙整体浇筑的钢模板装置，其特征在于：在每个主横连接板上间隔设有若干个主横连接孔，螺杆穿过主横连接孔后与螺帽一起将上半段内层钢模板与下半段内层钢模板、上半段外层钢模板与下半段外层钢模板固定在一起，使上半段内层钢模板固定在下半段内层钢模板的上面，上半段外层钢模板固定在下半段外层钢模板的上面。

技术总结
本技术公开了一种防洪墙整体浇筑的钢模板装置，由上半段内层钢模板、下半段内层钢模板、上半段外层钢模板、下半段外层钢模板和分缝侧钢模板组成。施工前按照工程的特点、施工现场的条件与施工图构筑物的尺寸进行配板设计，制作完成后连同组装配件一同运输至施工现场组装进行分段施工，先施工奇数段，再施工偶数段，奇数段与偶数段一起拼成完整的防洪墙。本技术采用大钢模施工工艺，通过一次立模、整体浇筑施工，不但避免设置水平方向施工缝，而且有助于提升防洪墙的施工质量，操作安全，能显著提高大钢模的周转使用率，保证施工质量。本技术还具有能提高防洪墙混凝土外观质量、加快工程进度、安全美观、降低工程成本等优点。

技术研发人员：王俊华,周林政,吴泽智,张宇,张国功,曾俊平,黄新珠,李成
受保护的技术使用者：江西省水利水电建设集团有限公司
技术研发日：20230713
技术公布日：2024/1/22
