一种房建安全装置的制作方法

本申请涉及房建施工设备的，尤其是涉及一种房建安全装置。

背景技术：

1、目前，房屋建筑工程是指各类房屋建筑及其附属设施和与其配套的线路、管道、设备安装工程及室内外装修工程。

2、相关技术可参考授权公告号为cn218406643u的中国实用新型专利，其公开了一种房建施工用安全装置，包括车体，所述车体顶部表面活动安装有用于支撑的承载台，所述承载台顶部表面设置有用于房建施工安全防护的防护组件和连接组件。

3、但是，上述承载台的四周处于封闭状态，这样操作人员不便进入承载台内。

技术实现思路

1、本申请提供一种房建安全装置，便于操作人员进入承载台内，采用如下的技术方案：

2、一种房建安全装置，包括车体以及承载台，所述承载台的一侧开设有入口，所述入口的两侧侧壁分别开设有滑槽，两个所述滑槽内分别相向或者相背滑移连接有两个门板，一所述门板的两侧分别固接有第一把手，另一所述门板的两侧分别固接有第二把手，两个所述第一把手对应两个所述第二把手设置，所述第一把手与第二把手之间设置有连接机构。

3、优选的，所述连接机构包括固接于第一把手一侧的插块，所述第二把手的一侧开设有用于供插块插接的插孔，所述第二把手的上方在门板的一侧安装有用于对插块进行限位的限位组件。

4、优选的，所述限位组件包括固接于门板一侧的导杆、套接于导杆的弹簧以及滑移连接于导杆的滑套；所述滑套的一侧固接有限位块，所述插块的顶部开设有限位槽，所述限位块的底部设置有斜面，且所述限位块的底部插接于限位槽；所述弹簧的一端固接于滑套的顶部，另一端固接于导杆的顶部；所述限位块上安装有用于驱动限位块与限位槽分离的驱动件。

5、优选的，所述驱动件包括安装于限位块一侧的第三把手。

6、优选的，所述门板的一侧安装有用于对第三把手进行限位的限位件。

7、优选的，所述限位件包括安装于门板一侧的限位杆以及螺纹连接于限位杆远离门板一端的挡块；所述第三把手转动连接于限位块的一侧，所述第三把手的内侧开设有用于供限位杆插接的凹槽。

8、优选的，所述限位杆的一端固接有螺纹杆，所述门板的一侧开设有用于供螺纹杆螺纹连接的螺纹孔。

9、优选的，所述门板的一端固接有水平块，所述滑槽内开设有用于供水平块滑移的水平槽。

10、综上所述，本申请具有以下有益效果：

11、1.当需要进入承载台内时，先通过第一把手、第二把手驱动门板向滑槽内移动，然后便可进入承载台内；当需要对承载台的入口进行封闭时，先通过第一把手、第二把手驱动门板向滑槽外移动，然后通过连接机构对第一把手以及第二把手进行连接，进而能够对两个门板进行连接，从而能够对承载台的入口进行封闭；综上，通过上述方案，便于对操作人员进入承载台内；

12、2.当需要对第一把手以及第二把手进行连接时，先驱动两个门板相向移动，两个门板相向移动带动第一把手以及第二把手相向移动，此时插块能够插接于插孔，然后通过限位组件对插块进行限位，从而便可对第一把手以及第二把手进行连接；设置的连接机构，便于对第一把手以及第二把手进行连接；

13、3.当插块与插孔插接时，此时插块在斜面的作用下驱动限位块向上移动，限位块向上移动带动滑套向上移动，滑套向上移动对弹簧进行抵压；当插块与插孔插接后，此时滑套在弹簧的作用下驱动限位块与限位槽插接，从而能够对插块进行限位；设置的限位组件，便于对插块进行限位。

技术特征：

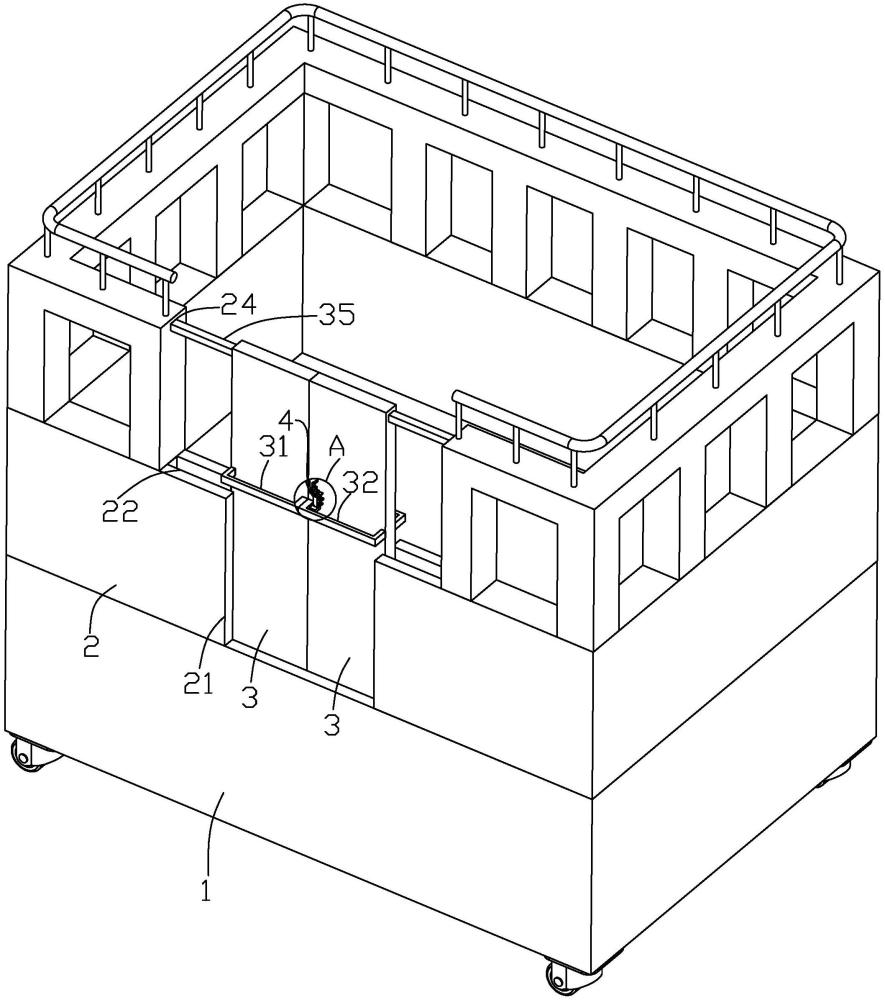

1.一种房建安全装置，包括车体(1)以及承载台(2)，其特征在于：所述承载台(2)的一侧开设有入口(21)，所述入口(21)的两侧侧壁分别开设有滑槽(22)，两个所述滑槽(22)内分别相向或者相背滑移连接有两个门板(3)，一所述门板(3)的两侧分别固接有第一把手(31)，另一所述门板(3)的两侧分别固接有第二把手(32)，两个所述第一把手(31)对应两个所述第二把手(32)设置，所述第一把手(31)与第二把手(32)之间设置有连接机构(4)；

2.根据权利要求1所述的一种房建安全装置，其特征在于：所述驱动件包括安装于限位块(45)一侧的第三把手(46)。

3.根据权利要求2所述的一种房建安全装置，其特征在于：所述门板(3)的一侧安装有用于对第三把手(46)进行限位的限位件(5)。

4.根据权利要求3所述的一种房建安全装置，其特征在于：所述限位件(5)包括安装于门板(3)一侧的限位杆(51)以及螺纹连接于限位杆(51)远离门板(3)一端的挡块(52)；所述第三把手(46)转动连接于限位块(45)的一侧，所述第三把手(46)的内侧开设有用于供限位杆(51)插接的凹槽(461)。

5.根据权利要求4所述的一种房建安全装置，其特征在于：所述限位杆(51)的一端固接有螺纹杆(511)，所述门板(3)的一侧开设有用于供螺纹杆(511)螺纹连接的螺纹孔(33)。

6.根据权利要求1所述的一种房建安全装置，其特征在于：所述门板(3)的一端固接有水平块(34)，所述滑槽(22)内开设有用于供水平块(34)滑移的水平槽(23)。

技术总结
本申请公开了一种房建安全装置，涉及房建施工设备的技术领域，其包括车体以及承载台，所述承载台的一侧开设有入口，所述入口的两侧侧壁分别开设有滑槽，两个所述滑槽内分别相向或者相背滑移连接有两个门板，一所述门板的两侧分别固接有第一把手，另一所述门板的两侧分别固接有第二把手，两个所述第一把手对应两个所述第二把手设置，所述第一把手与第二把手之间设置有连接机构。本申请便于操作人员进入承载台内。

技术研发人员：常光辉,付子航,常守全
受保护的技术使用者：中城辉达（北京）建筑有限公司
技术研发日：20230809
技术公布日：2024/5/12
