用于灾备机房的消防隔离装置的制作方法

本技术涉及消防隔离，具体为用于灾备机房的消防隔离装置。

背景技术：

1、灾备机房是为灾害发生时恢复系统功能和数据信息而设计建设的异地数据恢复中心。

2、为保证灾备机房在发生火情的同时具有安全的运行环境，会在进出口设置具有防火耐高温的隔离门，以避免外部火情进入灾备机房，而隔离门在对接处、铰接处存在缝隙，缝隙处防火耐高温性能较差。

3、为进一步提升进出口处的消防隔离能力，我们提出一种用于灾备机房的消防隔离装置。

技术实现思路

1、本实用新型的目的在于提供一种用于灾备机房的消防隔离装置，可加强进出口处的消防隔离能力，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：用于灾备机房的消防隔离装置，包括隔离板和滑道，所述滑道为上下对称设置的两个，所述隔离板滑动安装在两个滑道之间，两个所述滑道的同一侧固定安装有框架，所述框架的内侧设置有伸缩件，所述伸缩件的端部在使用时与隔离板相抵；上侧所述滑道固定安装有支撑架，所述支撑架安装有驱动组件，所述驱动组件与隔离板连接装配。

3、进一步的，所述框架为矩形壳体结构，所述框架内每侧的伸缩件至少为均匀分布的两个。

4、进一步的，所述框架靠近隔离板的一侧和滑道的侧壁开设有用于穿过伸缩件推杆的通孔。

5、进一步的，所述驱动组件包括减速电机、驱动皮带轮、从动皮带轮和皮带，所述支撑架的一端固定安装有减速电机，所述支撑架的另一端转动装配有从动皮带轮，所述减速电机的输出轴固定安装有驱动皮带轮，所述隔离板的两端顶部与皮带固定装配，所述皮带套设在驱动皮带轮和从动皮带轮上。

6、进一步的，所述隔离板的两端顶部均固定安装有连接环，上侧所述滑道的两端固定安装有位置传感器。

7、进一步的，所述伸缩件为推拉式电磁铁或者电缸。

8、进一步的，下侧所述框架远离隔离板的一侧设置有斜坡罩，所述框架的内侧底部和斜坡罩内均匀固定安装有加强筋。

9、进一步的，所述隔离板包括边框、防火板和锚固钉，所述边框的内壁均匀固定安装有锚固钉，所述防火板位于边框的内侧，所述锚固钉嵌接在防火板内。

10、进一步的，所述边框的底部均匀转动安装有滚轮。

11、与现有技术相比，本实用新型的有益效果是：

12、火灾没发生时，不影响进出口的正常出入使用；火灾发生时可通过滑道和驱动组件等结构的配合带动隔离板挡接进出口处，并通过伸缩件进一步压紧，使得进出口处更为密封、防火耐高温性能更全面、消防隔离能力更强。

技术特征：

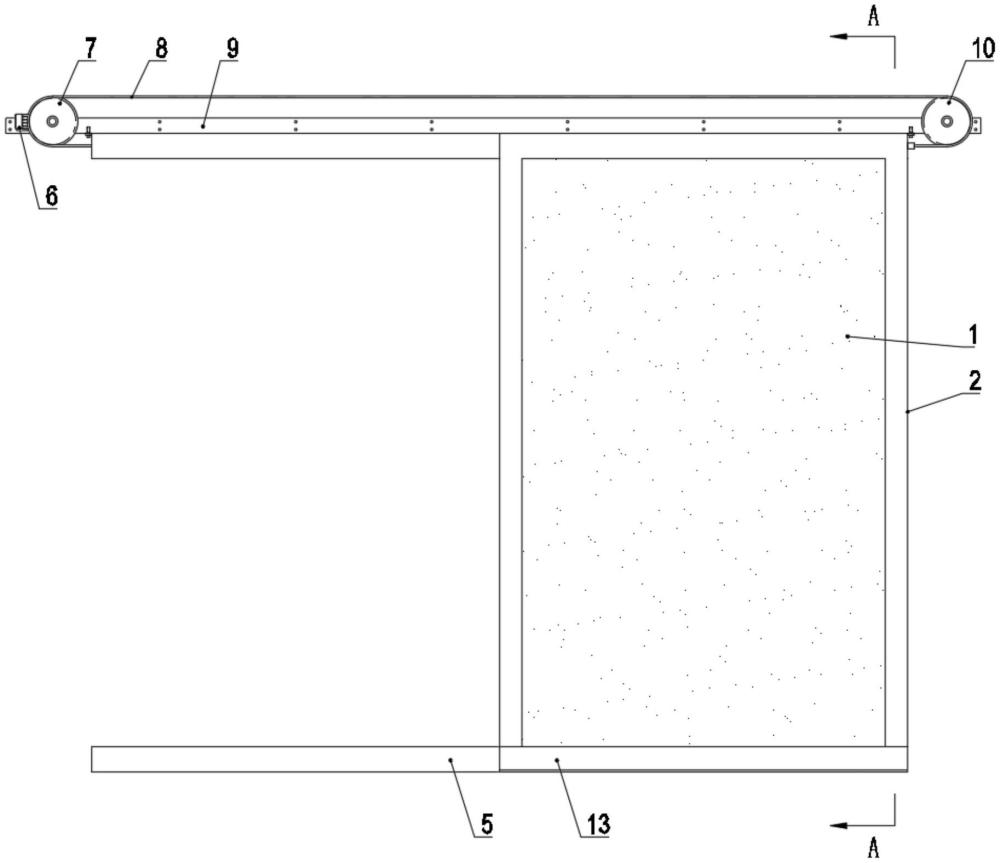

1.用于灾备机房的消防隔离装置，包括隔离板(1)和滑道(5)，所述滑道(5)为上下对称设置的两个，所述隔离板(1)滑动安装在两个滑道(5)之间，其特征在于：两个所述滑道(5)的同一侧固定安装有框架(2)，所述框架(2)的内侧设置有伸缩件(3)，所述伸缩件(3)的端部在使用时与隔离板(1)相抵；上侧所述滑道(5)固定安装有支撑架(9)，所述支撑架(9)安装有驱动组件，所述驱动组件与隔离板(1)连接装配。

2.根据权利要求1所述的用于灾备机房的消防隔离装置，其特征在于：所述框架(2)为矩形壳体结构，所述框架(2)内每侧的伸缩件(3)至少为均匀分布的两个。

3.根据权利要求2所述的用于灾备机房的消防隔离装置，其特征在于：所述框架(2)靠近隔离板(1)的一侧和滑道(5)的侧壁开设有用于穿过伸缩件(3)推杆的通孔。

4.根据权利要求1所述的用于灾备机房的消防隔离装置，其特征在于：所述驱动组件包括减速电机(6)、驱动皮带轮(7)、从动皮带轮(10)和皮带(8)，所述支撑架(9)的一端固定安装有减速电机(6)，所述支撑架(9)的另一端转动装配有从动皮带轮(10)，所述减速电机(6)的输出轴固定安装有驱动皮带轮(7)，所述隔离板(1)的两端顶部与皮带(8)固定装配，所述皮带(8)套设在驱动皮带轮(7)和从动皮带轮(10)上。

5.根据权利要求4所述的用于灾备机房的消防隔离装置，其特征在于：所述隔离板(1)的两端顶部均固定安装有连接环(11)，上侧所述滑道(5)的两端固定安装有位置传感器(12)。

6.根据权利要求1所述的用于灾备机房的消防隔离装置，其特征在于：所述伸缩件(3)为推拉式电磁铁或者电缸。

7.根据权利要求1所述的用于灾备机房的消防隔离装置，其特征在于：下侧所述框架(2)远离隔离板(1)的一侧设置有斜坡罩(13)，所述框架(2)的内侧底部和斜坡罩(13)内均匀固定安装有加强筋(4)。

8.根据权利要求1所述的用于灾备机房的消防隔离装置，其特征在于：所述隔离板(1)包括边框(101)、防火板(102)和锚固钉(103)，所述边框(101)的内壁均匀固定安装有锚固钉(103)，所述防火板(102)位于边框(101)的内侧，所述锚固钉(103)嵌接在防火板(102)内。

9.根据权利要求8所述的用于灾备机房的消防隔离装置，其特征在于：所述边框(101)的底部均匀转动安装有滚轮(104)。

技术总结
本技术涉及消防隔离技术领域，公开了用于灾备机房的消防隔离装置，包括隔离板和滑道，滑道为上下对称设置的两个，隔离板滑动安装在两个滑道之间，两个滑道的同一侧固定安装有框架，框架的内侧设置有伸缩件，伸缩件的端部在使用时与隔离板相抵；上侧滑道固定安装有支撑架，支撑架安装有驱动组件，驱动组件与隔离板连接装配。本技术在火灾没发生时，不影响进出口的正常出入使用；火灾发生时可通过滑道和驱动组件等结构的配合带动隔离板挡接进出口处，并通过伸缩件进一步压紧，使得进出口处更为密封、防火耐高温性能更全面、消防隔离能力更强。

技术研发人员：吴强,谢文章
受保护的技术使用者：交通银行股份有限公司辽宁省分行
技术研发日：20230823
技术公布日：2024/3/27
