一种清水饰面混凝土施工组合模板系统的制作方法

本技术涉及混凝土施工模板，具体是一种清水饰面混凝土施工组合模板系统。

背景技术：

1、直接利用混凝土成型后的自然质感作为饰面效果的混凝土。清水混凝土包括普通清水混凝土、饰面清水混凝土和装饰清水混凝土三种类型。

2、为了保证清水混凝土的施工质量，一般会使用模板来进行辅助，从而使得施工区域表面平整，然而现有的模板不能很好的适应垂直区域的清水混凝土施工。

技术实现思路

1、本实用新型的目的在于提供一种清水饰面混凝土施工组合模板系统，以解决现有技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种清水饰面混凝土施工组合模板系统，包括定位滑轨和移动模板，所述定位滑轨呈水平设置，所述定位滑轨上安装有两个移动模板，两个所述移动模板均呈竖直设置。

3、优选的，所述定位滑轨由光杆安装座和光杆组成，所述光杆设置有两个且平行设置，所述光杆安装座设置有两个并分别固定在光杆的两端，所述移动模板由滑块、方轴、连接块和挡板组成，所述滑块上开设有两个与光杆配合的光杆孔，所述方轴横插在滑块的上部，所述连接块固定在方轴的一端，所述挡板固定在连接块的底部，所述滑块的顶部安装有方轴锁紧螺杆。

4、优选的，所述连接块上开设有连接杆孔，两个移动模板之间水平安装有连接杆。

5、优选的，所述方轴的另一端设置有限位块，所述限位块与方轴为一体式结构。

6、优选的，所述光杆安装座呈l形结构，光杆安装座的底板上开设有铆钉孔。

7、与现有技术相比，本实用新型的有益效果是：本实用新型由定位滑轨和移动模板两部分组成，在使用时定位滑轨固定在垂直墙面的顶部，两个移动模板贴合垂直墙面，两个移动模板之间的区域为可施工区域，通过两个平行于墙面的移动模板，方便清水混凝土的施工，并保证成型后的清水饰面表面平整，由于移动模板可以移动，方便根据施工墙面的大小来来对移动模板的位置进行调整；

8、移动模板由滑块、方轴、连接块和挡板组成，挡板可以自由的远离和靠近滑块，方便在施工墙面凹凸不平的情况下，通过挡板来确定施工基准面；

9、为方便同时调整两个挡板，两个连接块之间通过连接杆进行连接，当牵引连接杆时，可以同时带动两个挡板移动。

技术特征：

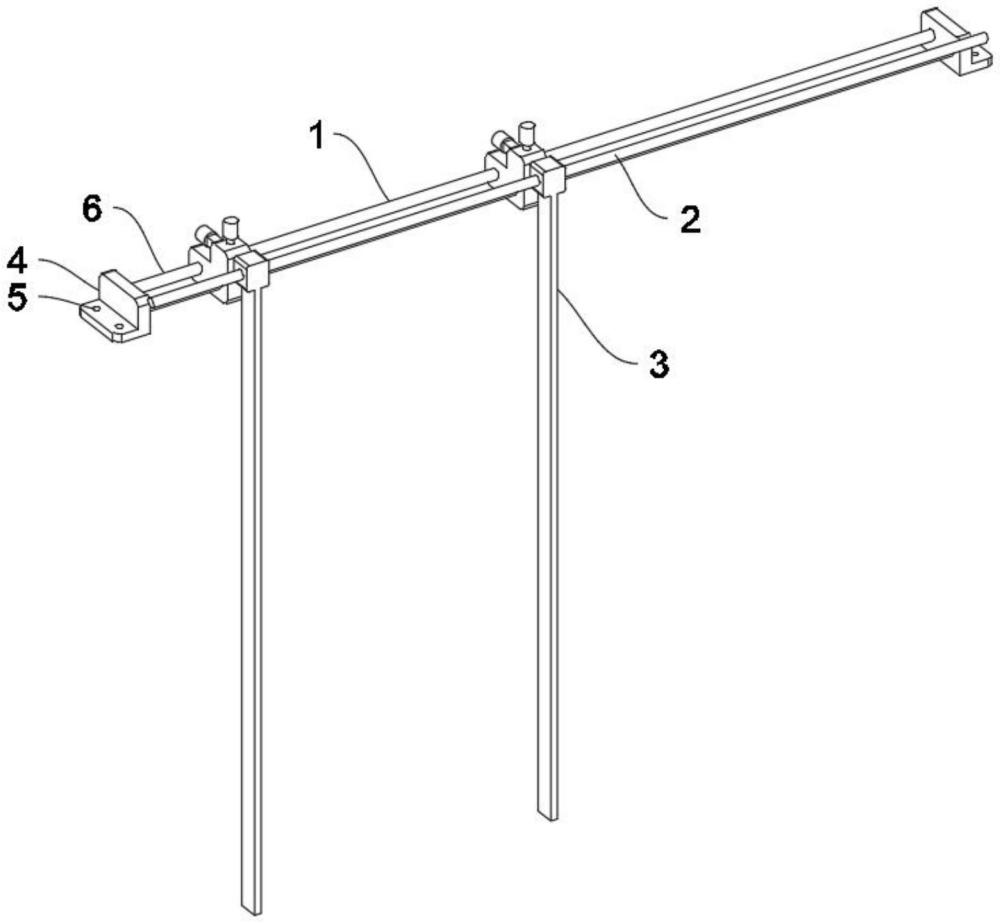

1.一种清水饰面混凝土施工组合模板系统，其特征在于：包括定位滑轨(1)和移动模板(3)，所述定位滑轨(1)呈水平设置，所述定位滑轨(1)上安装有两个移动模板(3)，两个所述移动模板(3)均呈竖直设置。

2.根据权利要求1所述的一种清水饰面混凝土施工组合模板系统，其特征在于：所述定位滑轨(1)由光杆安装座(4)和光杆(6)组成，所述光杆(6)设置有两个且平行设置，所述光杆安装座(4)设置有两个并分别固定在光杆(6)的两端，所述移动模板(3)由滑块(7)、方轴(10)、连接块(12)和挡板(14)组成，所述滑块(7)上开设有两个与光杆(6)配合的光杆孔(8)，所述方轴(10)横插在滑块(7)的上部，所述连接块(12)固定在方轴(10)的一端，所述挡板(14)固定在连接块(12)的底部，所述滑块(7)的顶部安装有方轴锁紧螺杆(11)。

3.根据权利要求2所述的一种清水饰面混凝土施工组合模板系统，其特征在于：所述连接块(12)上开设有连接杆孔(13)，两个移动模板(3)之间水平安装有连接杆(2)。

4.根据权利要求2所述的一种清水饰面混凝土施工组合模板系统，其特征在于：所述方轴(10)的另一端设置有限位块(9)，所述限位块(9)与方轴(10)为一体式结构。

5.根据权利要求2所述的一种清水饰面混凝土施工组合模板系统，其特征在于：所述光杆安装座(4)呈l形结构，光杆安装座(4)的底板上开设有铆钉孔(5)。

技术总结
本技术公开了一种清水饰面混凝土施工组合模板系统，包括定位滑轨和移动模板，所述定位滑轨呈水平设置，所述定位滑轨上安装有两个移动模板，两个所述移动模板均呈竖直设置；本技术由定位滑轨和移动模板两部分组成，在使用时定位滑轨固定在垂直墙面的顶部，两个移动模板贴合垂直墙面，两个移动模板之间的区域为可施工区域，通过两个平行于墙面的移动模板，方便清水混凝土的施工，并保证成型后的清水饰面表面平整，由于移动模板可以移动，方便根据施工墙面的大小来来对移动模板的位置进行调整。

技术研发人员：毕昕赟,邱伟宸,张文娟,丁晓苏
受保护的技术使用者：中亿丰建设集团股份有限公司
技术研发日：20230901
技术公布日：2024/4/29
