一种装配式成品GRG吊顶结构的制作方法

本技术属于吊顶，具体涉及一种装配式成品grg吊顶结构。

背景技术：

1、吊顶是指房屋居住环境的顶部装修的一种装饰，简单的说，就是指天花板的装饰，是室内装饰的重要部分之一，吊顶具有保温，隔热，隔声，吸声的作用，也是电气、通风空调、通信和防火、报警管线设备等工程的隐蔽层。

2、住宅天花板四周的龙骨吊顶，一般是通过现场对原材料进行加工成龙骨，然后安装在天花板上，在施工时现场加工工序多，加工以及安装操作难度大，难以实现精准安装，安装后需要使用大量的腻子进行找平，不利于吊顶的高效节能安装。

技术实现思路

1、本实用新型的目的在于提供一种装配式成品grg吊顶结构，它便于安装和拆卸，减少现场施工，降低安装难度，安装精度高，减少后续腻子找平，便于实现吊顶的高效节能安装，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种装配式成品grg吊顶结构，包括第一吊装结构和第二吊装结构，其特征在于：所述第一吊装结构和第二吊装结构之间设置有第三吊装结构，所述第二吊装结构的底端、第一吊装结构的底端和z形板的底端高度依次降低，所述第一吊装结构的底端和第三吊装结构的一端之间设置有第一侧龙骨，所述第二吊装结构的底端和第三吊装结构的一端之间设置有第二侧龙骨，所述第一侧龙骨的一侧设置有第一l形板，所述第一l形板的顶端固定安装在第一吊装结构的底端，所述第二侧龙骨的一侧设置有第二l形板，所述第二l形板的顶端固定安装在第二吊装结构的底端，所述第三吊装结构的底端设置有z形板。

3、进一步的，所述第一吊装结构、第二吊装结构和第三吊装结构的结构相同，所述第一吊装结构包括主龙骨和沿主龙骨长度方向等距分布的吊装件，所述主龙骨依次贯穿吊装件的底部，所述主龙骨的底端固定连接有沿主龙骨长度方向等距分布的副龙骨，所述第一吊装结构还包括两个对应设置的f形条，所述副龙骨的两端分别与两个f形条固定连接。

4、进一步的，所述吊装件包括吊杆，所述吊杆的顶端固定连接有膨胀螺钉，所述吊杆的底端通过两个对应设置的螺母安装有l形塑件，所述l形塑件的底端一体式连接有用于安装主龙骨的u形塑件，所述u形塑件的顶部设置有收口螺栓。

5、进一步的，所述第一l形板的顶端固定连接有防潮垫板，所述防潮垫板的顶端与第一吊装结构的若干所述副龙骨固定连接。

6、进一步的，所述第一l形板与墙面之间为窗帘盒。

7、进一步的，所述第二l形板的顶端固定连接有第一grg板，所述第一grg板的顶端与第二吊装结构的若干所述副龙骨固定连接，所述第二l形板的一端固定连接有第二grg板。

8、进一步的，所述z形板的一端和第二l形板的一侧之间为灯带槽。

9、进一步的，所述第二l形板的一端与第二grg板的一端连接处、第一l形板的一端和z形板的顶端连接处均设置有填缝结构，所述填缝结构为腻子条。

10、与现有技术相比，本实用新型的有益效果是：骨架通过拼接的方式进行安装，各部件在工厂进行预制，便于安装和拆卸，减少现场施工，降低安装难度；部件位置便于调整，提高安装精度，减少后续腻子找平，便于实现吊顶的高效节能安装。

技术特征：

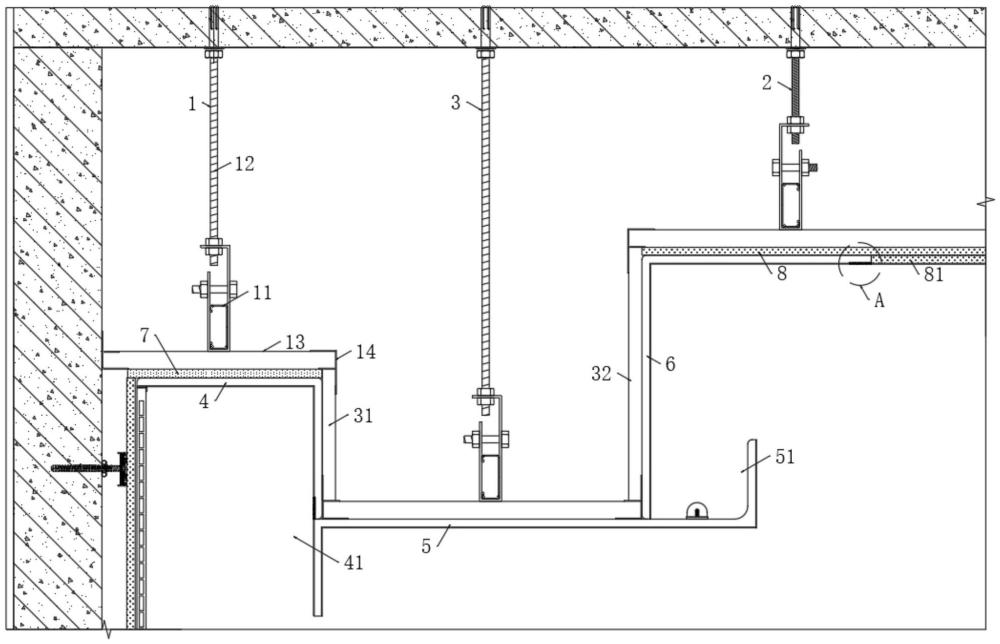

1.一种装配式成品grg吊顶结构，包括第一吊装结构(1)和第二吊装结构(2)，其特征在于：所述第一吊装结构(1)和第二吊装结构(2)之间设置有第三吊装结构(3)，所述第二吊装结构(2)的底端、第一吊装结构(1)的底端和z形板(5)的底端高度依次降低，所述第一吊装结构(1)的底端和第三吊装结构(3)的一端之间设置有第一侧龙骨(31)，所述第二吊装结构(2)的底端和第三吊装结构(3)的一端之间设置有第二侧龙骨(32)，所述第一侧龙骨(31)的一侧设置有第一l形板(4)，所述第一l形板(4)的顶端固定安装在第一吊装结构(1)的底端，所述第二侧龙骨(32)的一侧设置有第二l形板(6)，所述第二l形板(6)的顶端固定安装在第二吊装结构(2)的底端，所述第三吊装结构(3)的底端设置有z形板(5)。

2.根据权利要求1所述的一种装配式成品grg吊顶结构，其特征在于：所述第一吊装结构(1)、第二吊装结构(2)和第三吊装结构(3)的结构相同，所述第一吊装结构(1)包括主龙骨(11)和沿主龙骨(11)长度方向等距分布的吊装件(12)，所述主龙骨(11)依次贯穿吊装件(12)的底部，所述主龙骨(11)的底端固定连接有沿主龙骨(11)长度方向等距分布的副龙骨(13)，所述第一吊装结构(1)还包括两个对应设置的f形条(14)，所述副龙骨(13)的两端分别与两个f形条(14)固定连接。

3.根据权利要求2所述的一种装配式成品grg吊顶结构，其特征在于：所述吊装件(12)包括吊杆(121)，所述吊杆(121)的顶端固定连接有膨胀螺钉(122)，所述吊杆(121)的底端通过两个对应设置的螺母安装有l形塑件(123)，所述l形塑件(123)的底端一体式连接有用于安装主龙骨(11)的u形塑件(124)，所述u形塑件(124)的顶部设置有收口螺栓(125)。

4.根据权利要求2所述的一种装配式成品grg吊顶结构，其特征在于：所述第一l形板(4)的顶端固定连接有防潮垫板(7)，所述防潮垫板(7)的顶端与第一吊装结构(1)的若干所述副龙骨(13)固定连接。

5.根据权利要求1所述的一种装配式成品grg吊顶结构，其特征在于：所述第一l形板(4)与墙面之间为窗帘盒(41)。

6.根据权利要求2所述的一种装配式成品grg吊顶结构，其特征在于：所述第二l形板(6)的顶端固定连接有第一grg板(8)，所述第一grg板(8)的顶端与第二吊装结构(2)的若干所述副龙骨(13)固定连接，所述第二l形板(6)的一端固定连接有第二grg板(81)。

7.根据权利要求1所述的一种装配式成品grg吊顶结构，其特征在于：所述z形板(5)的一端和第二l形板(6)的一侧之间为灯带槽(51)。

8.根据权利要求6所述的一种装配式成品grg吊顶结构，其特征在于：所述第二l形板(6)的一端与第二grg板(81)的一端连接处、第一l形板(4)的一端和z形板(5)的顶端连接处均设置有填缝结构(9)，所述填缝结构(9)为腻子条。

技术总结
本技术属于吊顶技术领域，具体涉及一种装配式成品GRG吊顶结构，包括第一吊装结构和第二吊装结构，其特征在于：所述第一吊装结构和第二吊装结构之间设置有第三吊装结构，所述第二吊装结构的底端、第一吊装结构的底端和Z形板的底端高度依次降低，所述第一吊装结构的底端和第三吊装结构的一端之间设置有第一侧龙骨，所述第二吊装结构的底端和第三吊装结构的一端之间设置有第二侧龙骨，所述第一侧龙骨的一侧设置有第一L形板。本技术，骨架通过拼接的方式进行安装，各部件在工厂进行预制，便于安装和拆卸，减少现场施工；部件位置便于调整，提高安装精度，减少后续腻子找平，便于实现吊顶的高效节能安装。

技术研发人员：徐立,安峣,许小星
受保护的技术使用者：深圳广田集团股份有限公司
技术研发日：20230925
技术公布日：2024/5/16
