水库堤坝的安全防护结构的制作方法

本技术涉及堤坝安全防护，具体为水库堤坝的安全防护结构。

背景技术：

1、堤坝也泛指防水拦水的建筑物和构筑物，例如：要加紧修筑堤坝，以防水患，现代的水坝主要有两大类：土石坝和混凝土坝，近年来，大型堤坝都采用高科技的钢筋水泥建筑，每当夏季，人们喜欢到堤坝上游玩，部分人员安全意识较低，沿着堤坝向下去玩水，一旦出现脚滑或者倾倒，而堤坝的斜面一般比较平整，没有供人手扶支撑的结构，人员很容易落水危机生命，目前，大多数堤坝都是设置水深危险等标识牌对人员进行警示，对人员的安全防护性能不足，为此，我们提出水库堤坝的安全防护结构。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供水库堤坝的安全防护结构，避免与水面距离过大而失去防护性能，对人员或者物体进行紧急拦截防护，安全防护性能强，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：水库堤坝的安全防护结构，包括底座、匚型连接板和棘轮组件；

3、底座：其左右两侧面均设有燕尾槽，所述燕尾槽的内壁分别与l型滑板的下端头外表面滑动连接，两个l型滑板的竖直板体之间滑动转动连接有转轴，所述转轴的外弧面固定连接有齿轮，所述底座的上表面设有齿条，所述齿轮和齿条啮合连接，所述匚型连接板的两端分别与两个l型滑板的上端侧壁固定连接，两个匚型连接板对称设置，前侧的匚型连接板前侧面对称设有支撑杆，两个支撑杆之间固定连接有连接轴，所述连接轴的外弧面固定连接有l型支架，所述l型支架的水平板体后端滑动连接有滑柱，所述滑柱的上表面固定连接有防护板，所述滑柱的上端外弧面套接有弹簧，所述弹簧位于防护板的下表面和l型支架的上表面之间，所述防护板的下表面前端设有浮箱，所述浮箱呈u型设置，所述l型滑板均位于浮箱的中部；

4、棘轮组件：转动连接于连接轴的外弧面，所述棘轮组件与转轴的外弧面固定连接，所述棘轮组件与滑柱的下表面接触，自动随着水面升降，避免与水面距离过大而失去防护性能，对人员或者物体进行紧急拦截防护，无需人员干预，安全防护性能强。

5、进一步的，所述棘轮组件包括棘爪、扭簧和棘轮，所述棘爪转动连接于连接轴的外弧面，所述扭簧套接于连接轴的外弧面，所述扭簧的一端与棘爪的内壁固定连接，所述扭簧的另一端与连接轴的外弧面固定连接，所述棘轮与转轴的外弧面固定连接，所述棘爪与棘轮啮合连接，所述棘爪的上表面与滑柱的下表面接触，在有人员或重物坠落时紧急锁止，对人员或者物体进行防护。

6、进一步的，所述l型支架的水平板体后端下侧设有斜面，所述斜面与棘爪的上表面接触，对棘爪进行限位，避免棘爪偏离棘轮的距离过大。

7、进一步的，所述防护板的上表面后端设有护栏，提高防护性能。

8、进一步的，所述防护板的内部阵列设有条形槽，减小防护板自身的重量。

9、与现有技术相比，本实用新型的有益效果是：本水库堤坝的安全防护结构，具有以下好处：

10、当水库的水面上升或者下降时带动浮箱上升或者下降，浮箱依次通过防护板、弹簧、l型支架、连接轴、支撑杆和前侧的匚型连接板带动l型滑板移动，同时齿轮在齿条的啮合作用下带动转轴和棘轮转动，使防护板与水面的高度差始终相同，当人员或者重物从水库堤坝的斜面掉落时，瞬间向下按压防护板，防护板通过滑柱向下按压棘爪，使棘爪沿着连接轴的外弧面顺时针旋转，棘爪与棘轮啮合，同时防护板在外力的作用下通过弹簧对l型支架、连接轴、支撑杆和前侧的匚型连接板带动l型滑板移动，齿轮向下运动的过程中通过与齿条啮合逆时针转动，齿轮带动转轴和棘轮逆时针旋转，但由于此时棘爪与棘轮啮合，棘轮无法转动，从而带动齿轮齿条相对静止，从而对防护板紧急锁止限位，该水库堤坝的安全防护结构，自动随着水面升降，避免与水面距离过大而失去防护性能，对人员或者物体进行紧急拦截防护，无需人员干预，安全防护性能强。

技术特征：

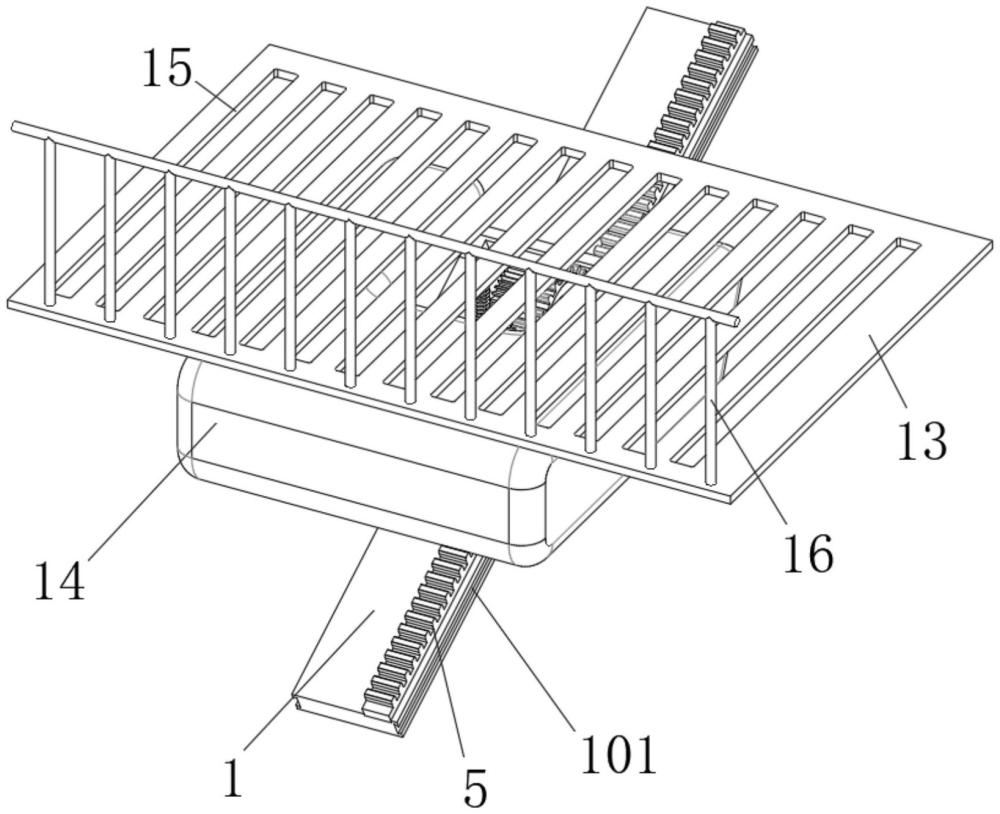

1.水库堤坝的安全防护结构，其特征在于：包括底座（1）、匚型连接板（6）和棘轮组件（9）；

2.根据权利要求1所述的水库堤坝的安全防护结构，其特征在于：所述棘轮组件（9）包括棘爪（91）、扭簧（92）和棘轮（93），所述棘爪（91）转动连接于连接轴（8）的外弧面，所述扭簧（92）套接于连接轴（8）的外弧面，所述扭簧（92）的一端与棘爪（91）的内壁固定连接，所述扭簧（92）的另一端与连接轴（8）的外弧面固定连接，所述棘轮（93）与转轴（3）的外弧面固定连接，所述棘爪（91）与棘轮（93）啮合连接，所述棘爪（91）的上表面与滑柱（11）的下表面接触。

3.根据权利要求2所述的水库堤坝的安全防护结构，其特征在于：所述l型支架（10）的水平板体后端下侧设有斜面，所述斜面与棘爪（91）的上表面接触。

4.根据权利要求1所述的水库堤坝的安全防护结构，其特征在于：所述防护板（13）的上表面后端设有护栏（16）。

5.根据权利要求1所述的水库堤坝的安全防护结构，其特征在于：所述防护板（13）的内部阵列设有条形槽（15）。

技术总结
本技术公开了水库堤坝的安全防护结构，包括底座、匚型连接板和棘轮组件；底座：其左右两侧面均设有燕尾槽，所述燕尾槽的内壁分别与L型滑板的下端头外表面滑动连接，两个L型滑板的竖直板体之间滑动转动连接有转轴，所述转轴的外弧面固定连接有齿轮，所述底座的上表面设有齿条，所述齿轮和齿条啮合连接，所述匚型连接板的两端分别与两个L型滑板的上端侧壁固定连接，两个匚型连接板对称设置，前侧的匚型连接板前侧面对称设有支撑杆，两个支撑杆之间固定连接有连接轴，所述连接轴的外弧面固定连接有L型支架，该水库堤坝的安全防护结构，避免与水面距离过大而失去防护性能，对人员或者物体进行紧急拦截防护，安全防护性能强。

技术研发人员：李艳
受保护的技术使用者：李艳
技术研发日：20231012
技术公布日：2024/10/10
