一种具有椭圆形软连接的高弹软塑拼装地板的制作方法

本技术涉及地板，更具体的说是涉及一种具有椭圆形软连接的高弹软塑拼装地板。

背景技术：

1、目前，篮球场、排球场以及网球场等运动场所为了提高运动性能、减小对运动人员绊倒时的损伤以及方便安装，采用在地面铺设拼装运动地板；拼装运动地板可直接铺装在水泥或沥青的基础表面，安装十分的简单，还可以随意拆卸，基于上述优点，在近年来使用越来越广泛，可代替非低碳节能材料铺设道路广场，也可对运动场、学校等场所进行铺设。

2、然而现有的悬浮拼装地板在平时使用过程中也发现有一些不足之处，由于拼装运动地板材质易受温度影响，连接拼装完成后，处于夏季和冬季不同温度时，热胀冷缩会使拼装运动地板的外形发生形变，当拼装运动地板进行热胀冷缩时，相邻的地板之间会产生间隙或变形，因受热膨胀或冷却收缩变形而导致起拱或者拉裂，影响地板的使用寿命和舒适度。

3、因此，如何提供一种结构简单，安拆便捷，承载力高的同时，能够有效避免因热胀冷缩而导致膨胀变形的拼装运动地板，是本领域技术人员亟需解决的问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种具有椭圆形软连接的高弹软塑拼装地板，旨在解决上述技术问题。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、一种具有椭圆形软连接的高弹软塑拼装地板，包括地板本体，所述地板本体包括多个单元体，多个所述单元体的边沿通过柔性连接件连接；每个所述单元体均包括基板，和设于所述基板底壁的支撑柱脚，所述基板顶面设有摩擦纹，且开设有排水孔。

4、通过上述技术方案，本实用新型公开提供了一种具有椭圆形软连接的高弹软塑拼装地板，通过在基板顶面设置的摩擦纹，增大了摩擦力，起到防滑的作用，基板的顶面设置的排水孔，能够实现雨天的快速排水，有效防止积水，支撑柱脚的设置能够增强整体结构的承载力；地板本体选用poe聚乙烯材质+pp聚丙烯材质，并由多个单元体通过柔性连接件连接，在外界环境因天气的冷热，容易发生热胀冷缩现象，通过柔性连接件的设置，各单元体之间留有足够的膨胀空间，有效避免了热胀冷缩而引起的地板变形，本实用新型结构简单，安拆便捷，具备高承载力的同时，能够有效避免因热胀冷缩而导致的变形。

5、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述地板本体相邻的两个侧边具有多个卡座，另外两个相邻的侧边具有与多个所述卡座扣合连接的多个卡扣。卡座和卡扣的扣合连接，便于安装和后期的拆卸更换，同时能够保证横向纵向的蹬踏力，不会出现脱扣的现象，提高安全性能。

6、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述卡座上开设有通孔。通孔的设置，除了在卡座与卡扣扣合连接的同时，可以通过膨胀螺丝将地板本体与地面进行固定，可有效防止大风将地板本体掀起，同时有效起到防盗的作用。

7、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述柔性连接件为椭圆形环体，且其两侧分别与相邻的两个所述基板的边沿连接。将相邻两个基板的边沿通过柔性连接件软性连接，能够有效防止因热胀冷缩而引起的地板变形。

8、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述基板底壁形成有交错布置的加强支撑筋。加强支撑筋的交错布置，能够有效增强地板的承载力。

9、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述支撑柱脚位于所述加强支撑筋交错布置的交点上。使得地板具有高强韧性，同时具备高承载力。

10、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述支撑柱脚包括圆柱形柱脚和十字形柱脚。

11、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述圆柱形柱脚的外侧壁上具有沿其圆周方向布置的多条边棱，所述圆柱形柱脚的高度与所述十字形柱脚的高度相同。承载力强，稳定性高。

12、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述排水孔为十字形通孔。

13、优选的，在上述一种具有椭圆形软连接的高弹软塑拼装地板中，所述摩擦纹呈方形矩阵布置。

14、经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种具有椭圆形软连接的高弹软塑拼装地板，具有以下有益效果：

15、1、本实用新型结构简单，安拆便捷，使用便利。

16、2、本实用新型通过柔性连接件的设置，能够有效避免因热胀冷缩而引起的地板变形，使用过程中提高了安全性能。

17、3、本实用新型通过支撑柱脚的设置，使得地板具有高强韧性，同时也具备高强承载力，既能保证运动时减震缓冲的效果，同时具备很好的支撑性能，保证了运动过程中的舒适性。

18、4、本实用新型通过在基板顶面摩擦纹的设置，增强了防滑性能。

技术特征：

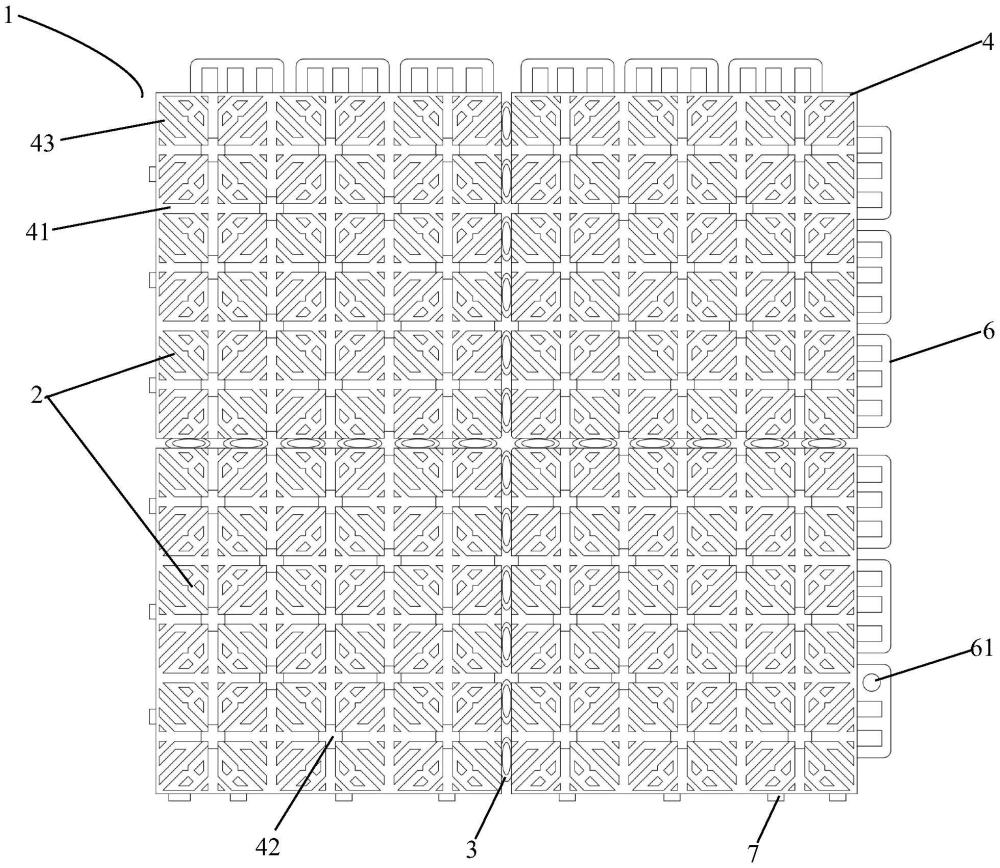

1.一种具有椭圆形软连接的高弹软塑拼装地板，其特征在于，包括地板本体(1)，所述地板本体(1)包括多个单元体(2)，多个所述单元体(2)的边沿通过柔性连接件(3)连接；每个所述单元体(2)均包括基板(4)，和设于所述基板(4)底壁的支撑柱脚(5)，所述基板(4)顶面设有摩擦纹(41)，且开设有排水孔(42)；所述排水孔(42)为十字形通孔；

2.根据权利要求1所述的一种具有椭圆形软连接的高弹软塑拼装地板，其特征在于，所述摩擦纹(41)呈方形矩阵布置。

技术总结
本技术公开了一种具有椭圆形软连接的高弹软塑拼装地板，涉及地板技术领域，包括地板本体，地板本体包括多个单元体，多个单元体的边沿通过柔性连接件连接；每个单元体均包括基板，和设于基板底壁的支撑柱脚，基板顶面设有摩擦纹，且开设有排水孔；摩擦纹的设置增大了摩擦力，起到防滑的作用，基板的顶面设置排水孔，能够实现雨天快速排水，有效防止积水，支撑柱脚能够增强整体结构的承载力；地板本体由多个单元体通过柔性连接件连接，通过柔性连接件的设置，各单元体之间留有足够的膨胀空间，有效避免了热胀冷缩而引起的地板变形，本技术结构简单，安拆便捷，具备高承载力的同时，能够有效避免因热胀冷缩而导致的变形。

技术研发人员：赵旭
受保护的技术使用者：赵旭
技术研发日：20231012
技术公布日：2024/8/21
