一种施工便捷的装配式架空地板的制作方法

本技术属于架空地板，特别是涉及一种施工便捷的装配式架空地板。

背景技术：

1、装配式架空地板是一种模块化的活动地板，是在一种利用金属框架作为基座进行安装的地板，并且金属框架的横向均安装有用于支撑的管形支柱，其不需要用到水泥、混泥土等进行安装，主要运用在办公室、监控室等场所。

2、根据公开号为cn209194920u的已公开专利一种施工便捷的装配式架空地板，本实用新型所述一种施工便捷的装配式架空地板，设有夹垫、限位块和橡胶圈，首先能够增加整个框架的稳定性，且能够方便人们在安装横梁时对接螺孔，提高施工效率，此外能够起到较好的减震、减噪的效果，带来更好的使用前景，但是还存在以下不足，如：

3、由于架空地板在安装时需要保证水平，而该装置并不能对架空地板的四角高度进行调节，在安装完成后容易出现高低参差不齐的情况，影响整体的美观，因此我们提出了一种施工便捷的装配式架空地板。

技术实现思路

1、本实用新型的目的在于提供一种施工便捷的装配式架空地板，通过设置活动块能够将地板的四角高度进行调节，使其处在同一水平面，提高铺设后的质量，解决了现有架空地板在安装完成后容易出现高低参差不齐的情况，影响整体的美观的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种施工便捷的装配式架空地板，包括地板，所述地板底部四角分别设置有装配组件，所述地板底部固定连接有弧形板，所述装配组件包括固定环，所述固定环外侧设置有转环；

4、所述固定环下方设置有底座，所述固定环内部设置有活动块，所述活动块底部固定连接有固定架一，所述固定架一上方设置有固定架二，所述固定架一中心处设置有螺纹杆，通过设置活动块能够带动地板的四角进行运动，从而调节地板的水平，提高安装后的美观。

5、进一步地，所述活动块顶部固定连接有定位块，所述定位块外表面与地板外表面接触；

6、所述固定环外表面固定连接有固定杆，所述固定杆底部与底座外表面固定连接，通过设置固定杆用于将固定环和底座进行连接，能够使固定环为固定状态。

7、进一步地，所述转环内壁固定连接有连接环，所述活动块下方设置有内环，所述内环内壁固定连接有连接架，所述连接架中心处与螺纹杆底部固定连接，所述连接环内壁与内环外表面固定连接，通过转动转环，则连接环转动，再通过内环和连接架的作用下带动螺纹杆转动。

8、进一步地，所述活动块与固定环滑动连接，所述固定架二外侧贯穿活动块且延伸至外部，所述固定架二外侧与固定环内壁固定连接，所述固定架二与活动块滑动连接，通过设置固定架二用于对活动块起限位作用，能够使活动块做直线运动。

9、进一步地，所述螺纹杆分别贯穿固定架一和固定架二且延伸至外部，所述螺纹杆外侧与固定架一中心处螺纹连接，所述螺纹杆顶部与固定架二中心处转动连接，由于螺纹杆的转动会带动活动块运动，因此通过轻微转动转环能够使活动块带动地板轻微运动，从而提高水平的调节效果。

10、进一步地，所述连接环顶部贯穿固定环底部且延伸至内部，所述连接环底部贯穿底座顶部且延伸至内部，所述连接环顶部和底部分别与固定环和底座转动连接，通过设置连接环用于对转环起支撑作用，同时能够对固定环和底座起到连接作用，且连接环的转动不会影响固定环和底座。

11、本实用新型具有以下有益效果：

12、1、本实用新型通过设置活动块，具体是通过转动转环带动螺纹杆转动，螺纹杆转动时会带动固定架一运动，则活动块向上或向下运动，由于固定架二对活动块起限位作用，因此活动块会做直线运动，通过活动块的运动，能够将地板的四角高度进行调节，使其处在同一水平面，提高铺设后的质量。

13、2、本实用新型通过设置定位块，具体是将地板放置在活动块上，通过定位块与地板的外侧接触，将地板的四角进行定位，当弧形板与活动块接触后，则地板移动到指定位置，不需要工作人员进行对其工作，提高工作效率。

14、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

技术特征：

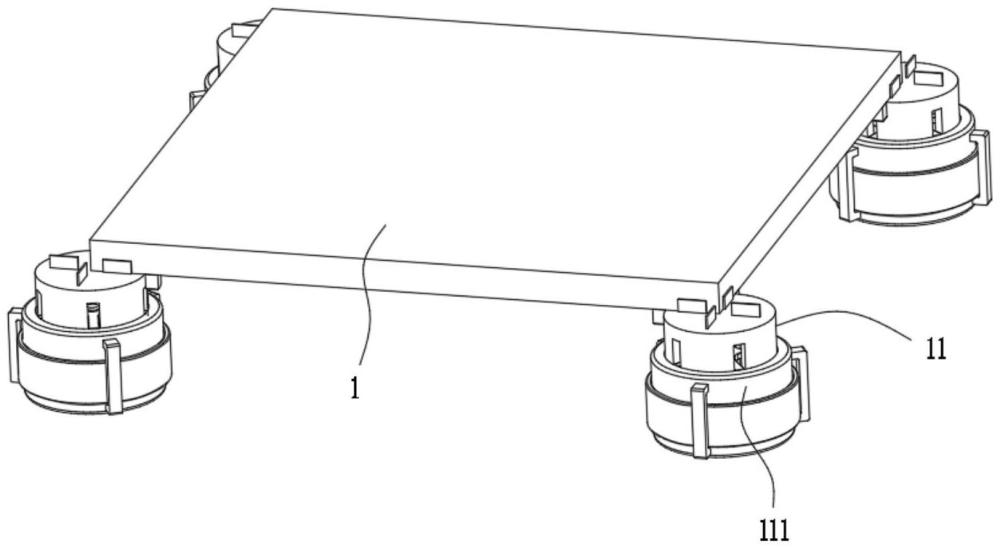

1.一种施工便捷的装配式架空地板，包括地板(1)，所述地板(1)底部四角分别设置有装配组件(11)，所述地板(1)底部固定连接有弧形板(13)，其特征在于：所述装配组件(11)包括固定环(111)，所述固定环(111)外侧设置有转环(12)；

2.根据权利要求1所述的一种施工便捷的装配式架空地板，其特征在于，所述活动块(113)顶部固定连接有定位块(131)，所述定位块(131)外表面与地板(1)外表面接触；

3.根据权利要求2所述的一种施工便捷的装配式架空地板，其特征在于，所述转环(12)内壁固定连接有连接环(121)，所述活动块(113)下方设置有内环(122)，所述内环(122)内壁固定连接有连接架(123)，所述连接架(123)中心处与螺纹杆(115)底部固定连接，所述连接环(121)内壁与内环(122)外表面固定连接。

4.根据权利要求3所述的一种施工便捷的装配式架空地板，其特征在于，所述活动块(113)与固定环(111)滑动连接，所述固定架二(114)外侧贯穿活动块(113)且延伸至外部，所述固定架二(114)外侧与固定环(111)内壁固定连接，所述固定架二(114)与活动块(113)滑动连接。

5.根据权利要求4所述的一种施工便捷的装配式架空地板，其特征在于，所述螺纹杆(115)分别贯穿固定架一(132)和固定架二(114)且延伸至外部，所述螺纹杆(115)外侧与固定架一(132)中心处螺纹连接，所述螺纹杆(115)顶部与固定架二(114)中心处转动连接。

6.根据权利要求5所述的一种施工便捷的装配式架空地板，其特征在于，所述连接环(121)顶部贯穿固定环(111)底部且延伸至内部，所述连接环(121)底部贯穿底座(112)顶部且延伸至内部，所述连接环(121)顶部和底部分别与固定环(111)和底座(112)转动连接。

技术总结
本技术公开了一种施工便捷的装配式架空地板，涉及架空地板技术领域。本技术包括地板，所述地板底部四角分别设置有装配组件，所述地板底部固定连接有弧形板，所述装配组件包括固定环，所述固定环外侧设置有转环，所述固定环下方设置有底座，所述固定环内部设置有活动块，所述活动块底部固定连接有固定架一，所述固定架一上方设置有固定架二。本技术通过设置活动块，具体是通过转动转环带动螺纹杆转动，螺纹杆转动时会带动固定架一运动，则活动块向上或向下运动，由于固定架二对活动块起限位作用，因此活动块会做直线运动，通过活动块的运动，能够将地板的四角高度进行调节，使其处在同一水平面提高铺设后的质量。

技术研发人员：宋春晖
受保护的技术使用者：中城海创建设有限公司
技术研发日：20231016
技术公布日：2024/6/18
