一种防偏心受压的钢管顶托的制作方法

本技术属于建筑施工技术方向，具体涉及一种防偏心受压的钢管顶托。

背景技术：

1、模架施工时常会用到钢管顶托，顶托内放置钢管横梁，现有技术钢管横梁常规数量一般为1根、2根或3根，由于需要适用于不同的情况，现有的钢管顶托宽度一般以3根钢管横梁的尺寸进行生产，从而使得在放置1根或2根钢管横梁时，由于顶托宽度较大，导致对1根或2根钢管横梁不易对其进行固定，同时会导致顶托内的钢管无法居中分布，继而使得顶托容易发生偏心受压，不满足规范要求，降低了稳定性。该现象成为本领域人员亟待解决的问题。

技术实现思路

1、本实用新型的目的在于针对现有的装置一种防偏心受压的钢管顶托，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种防偏心受压的钢管顶托，包括支撑杆，所述支撑杆的顶部设置有钢顶托，所述钢顶托的一端内壁活动连接有第一销轴，所述第一销轴的外壁固定连接有第一翻板，所述支撑杆的另一端内壁活动连接有第二销轴，所述第二销轴的外壁固定连接有第二翻板，通过设置有支撑杆、钢顶托、第一销轴、第一翻板、第二销轴和第二翻板，保证了钢管有效的位于钢顶托的中间，从而避免了钢顶托发生偏心受压的情况，继而提高了整体的稳定性，满足了人们的工作需求，值得进行推广使用。

3、所述钢顶托为“凹”字形结构，方便了钢管横梁有效的穿过钢顶托。

4、所述第一翻板通过第一销轴与钢顶托之间为转动连接，且第一翻板的正视为“l”字形结构，方便了拨动第一翻板进行翻转。

5、所述第一翻板的外壁开设有一个弧形凹槽，方便了第一翻板对一个钢管横梁进行支撑。

6、所述第二翻板通过第二销轴与钢顶托转动连接，且第二翻板的正视为“l”字形结构，方便了拨动第二翻板进行翻转。

7、所述第二翻板的外壁开设有两个弧形凹槽，方便了第二翻板对两个钢管横梁进行支撑。

8、与现有技术相比，本实用新型所达到的有益效果是：本实用新型，

9、(1)通过设置有支撑杆、钢顶托、第一销轴、第一翻板、第二销轴和第二翻板，保证了钢管有效的位于钢顶托的中间，从而避免了钢顶托发生偏心受压的情况，继而提高了整体的稳定性，满足了人们的工作需求，值得进行推广使用。

技术特征：

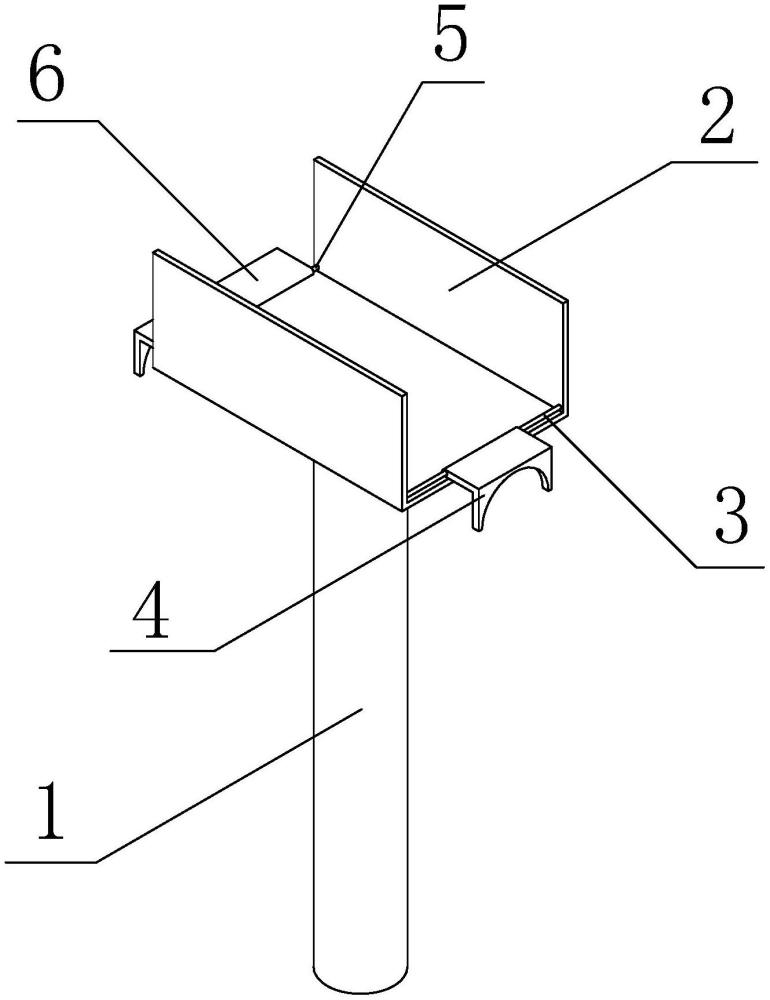

1.一种防偏心受压的钢管顶托，包括支撑杆(1)，其特征在于：所述支撑杆(1)的顶部设置有钢顶托(2)，所述钢顶托(2)的一端内壁活动连接有第一销轴(3)，所述第一销轴(3)的外壁固定连接有第一翻板(4)，所述支撑杆(1)的另一端内壁活动连接有第二销轴(5)，所述第二销轴(5)的外壁固定连接有第二翻板(6)。

2.根据权利要求1所述的一种防偏心受压的钢管顶托，其特征在于：所述钢顶托(2)为“凹”字形结构。

3.根据权利要求1所述的一种防偏心受压的钢管顶托，其特征在于：所述第一翻板(4)通过第一销轴(3)与钢顶托(2)之间为转动连接，且第一翻板(4)的正视为“l”字形结构。

4.根据权利要求1所述的一种防偏心受压的钢管顶托，其特征在于：所述第一翻板(4)的外壁开设有一个弧形凹槽。

5.根据权利要求1所述的一种防偏心受压的钢管顶托，其特征在于：所述第二翻板(6)通过第二销轴(5)与钢顶托(2)转动连接，且第二翻板(6)的正视为“l”字形结构。

6.根据权利要求1所述的一种防偏心受压的钢管顶托，其特征在于：所述第二翻板(6)的外壁开设有两个弧形凹槽。

技术总结
本技术公开了一种防偏心受压的钢管顶托，其中包括支撑杆，所述支撑杆的顶部设置有钢顶托，所述钢顶托的一端内壁活动连接有第一销轴，所述第一销轴的外壁固定连接有第一翻板，所述支撑杆的另一端内壁活动连接有第二销轴，所述第二销轴的外壁固定连接有第二翻板，所述钢顶托为“凹”字形结构，所述第一翻板通过第一销轴与钢顶托之间为转动连接，且第一翻板的正视为“L”字形结构，该装置通过设置有支撑杆、钢顶托、第一销轴、第一翻板、第二销轴和第二翻板，保证了钢管有效的位于钢顶托的中间，从而避免了钢顶托发生偏心受压的情况，继而提高了整体的稳定性，满足了人们的工作需求，值得进行推广使用。

技术研发人员：王森林,沈子翔,陈继雨,王继男,申卢晨,陈品琰,李干,闫士帅,任陕新,陈广东
受保护的技术使用者：中建八局科技建设有限公司
技术研发日：20231023
技术公布日：2024/7/15
