一种灌浆套筒固定装置的制作方法

本技术涉及钢筋套筒灌浆，特别涉及一种灌浆套筒固定装置。

背景技术：

1、钢筋套筒灌浆连接接头是装配式混凝土建筑中常用的一种节点连接形式，被连接钢筋的插入深度、对中程度、锚固效果等都影响着节点的稳固性。

2、根据中国专利公开号cn212295352u提供了一种灌浆套筒固定装置，涉及钢筋套筒灌浆技术领域。包括固定杆、连接螺杆、限位组件和密封组件；所述限位组件通过连接螺杆螺纹连接在固定杆的一端，所述密封组件可拆卸连接在固定杆的另一端，所述固定杆外表面设置有刻度尺；本实用新型通用性强、能提高构件生产效率和建筑结构安全性。

3、上述专利拥有通用性强、能提高构件生产效率和建筑结构安全性的效果，但是，该装置将灌浆套筒的位置固定时可能不够便捷，该装置在使用后可能不便于拆卸，另外该装置在使用时可能不够防滑。

技术实现思路

1、本实用新型的目的是提供一种灌浆套筒固定装置，具有在灌浆前便于将灌浆套筒的位置固定、在灌浆后便于对固定装置进行拆卸、反复利用、节省资源、降低成本、在使用时有防滑效果的效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种灌浆套筒固定装置，包括套筒，所述套筒的外表面开设有进料口与出料口，所述套筒的上表面固定连接有圆板，所述圆板的上表面开设有钢筋孔，所述钢筋孔的内壁插接有钢筋，所述圆板的上表面开设有凹槽，所述凹槽的内部设置有竖直杆。

3、通过采用上述技术方案，在灌浆前先将钢筋插在钢筋孔中，竖直杆延伸到凹槽的外部。

4、本实用新型的进一步设置为：所述竖直杆的外表面设置有转动杆，所述转动杆的外表面固定连接有卡板。

5、通过采用上述技术方案，在自然状态时弹簧是弹开的，卡板带动转动杆转动，卡板会卡在凹槽的拐角处拖着整个圆板以及套筒。

6、本实用新型的进一步设置为：所述卡板的外表面固定连接有弹簧，所述卡板的外表面开设有轨道。

7、通过采用上述技术方案，当灌完浆后使用者需要将固定装置移出时，将手柄向上提起。

8、本实用新型的进一步设置为：所述轨道的外表面滑动连接有滑块，所述滑块的上表面固定连接有控制杆。

9、通过采用上述技术方案，手柄带动控制杆下移，控制杆带动滑块下移，卡板就会渐渐呈竖直状态，就可以将固定装置从凹槽中拿出，从而便于反复利用、节省资源、降低成本。

10、本实用新型的进一步设置为：所述控制杆的顶端固定连接有手柄，所述竖直杆的外表面固定连接有水平杆，所述水平杆的外表面固定连接有夹具。

11、通过采用上述技术方案，将位置调整好后，使用者将夹具夹在钢筋上，通过水平杆的连接作用就可以将卡板的位置固定，从而将套筒与钢筋固定在一起，提升了整体装置的稳定性。

12、本实用新型的进一步设置为：所述夹具的内壁设置有防滑颗粒，所述手柄的外表面固定连接有防滑垫。

13、通过采用上述技术方案，防滑颗粒使得夹具将钢筋夹得更稳，防滑垫在使用者下压手柄时更防滑、便捷。

14、本实用新型的有益效果是：

15、1、本实用新型，通过套筒、进料口、出料口、圆板、钢筋孔、钢筋、凹槽、竖直杆、转动杆、卡板、弹簧、轨道、滑块、控制杆、手柄、水平杆、夹具之间的配合设置，能够使得本装置在使用时，在灌浆前先将钢筋插在钢筋孔中，竖直杆延伸到凹槽的外部，在自然状态时弹簧是弹开的，卡板带动转动杆转动，卡板会卡在凹槽的拐角处拖着整个圆板以及套筒，当灌完浆后使用者需要将固定装置移出时，将手柄向上提起，手柄带动控制杆下移，控制杆带动滑块下移，卡板就会渐渐呈竖直状态，就可以将固定装置从凹槽中拿出，从而便于反复利用、节省资源、降低成本，将位置调整好后，使用者将夹具夹在钢筋上，通过水平杆的连接作用就可以将卡板的位置固定，从而将套筒与钢筋固定在一起，提升了整体装置的稳定性。

16、2、本实用新型，通过防滑颗粒、防滑垫之间的配合设置，能够使得本装置在使用时，防滑颗粒使得夹具将钢筋夹得更稳，防滑垫在使用者下压手柄时更防滑、便捷。

技术特征：

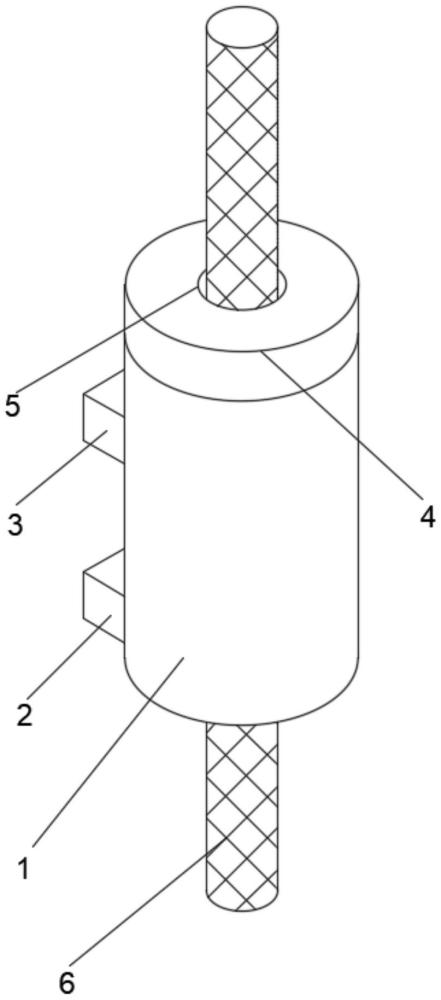

1.一种灌浆套筒固定装置，包括套筒(1)，其特征在于：所述套筒(1)的外表面开设有进料口(2)与出料口(3)，所述套筒(1)的上表面固定连接有圆板(4)，所述圆板(4)的上表面开设有钢筋孔(5)，所述钢筋孔(5)的内壁插接有钢筋(6)，所述圆板(4)的上表面开设有凹槽(7)，所述凹槽(7)的内部设置有竖直杆(8)。

2.根据权利要求1所述的一种灌浆套筒固定装置，其特征在于：所述竖直杆(8)的外表面设置有转动杆(9)，所述转动杆(9)的外表面固定连接有卡板(10)。

3.根据权利要求2所述的一种灌浆套筒固定装置，其特征在于：所述卡板(10)的外表面固定连接有弹簧(18)，所述卡板(10)的外表面开设有轨道(11)。

4.根据权利要求3所述的一种灌浆套筒固定装置，其特征在于：所述轨道(11)的外表面滑动连接有滑块(12)，所述滑块(12)的上表面固定连接有控制杆(13)。

5.根据权利要求4所述的一种灌浆套筒固定装置，其特征在于：所述控制杆(13)的顶端固定连接有手柄(14)，所述竖直杆(8)的外表面固定连接有水平杆(16)，所述水平杆(16)的外表面固定连接有夹具(17)。

6.根据权利要求5所述的一种灌浆套筒固定装置，其特征在于：所述夹具(17)的内壁设置有防滑颗粒(19)，所述手柄(14)的外表面固定连接有防滑垫(15)。

技术总结
本技术涉及钢筋套筒灌浆技术领域，公开了一种灌浆套筒固定装置，一种灌浆套筒固定装置，包括套筒，所述套筒的上表面固定连接有圆板，所述圆板的上表面开设有钢筋孔，所述钢筋孔的内壁插接有钢筋，所述所述圆板的上表面开设有凹槽，所述凹槽的内部设置有竖直杆。本技术具有以下优点和效果：在自然状态时弹簧是弹开的，卡板带动转动杆转动，卡板会卡在凹槽的拐角处拖着整个圆板以及套筒，当灌完浆后使用者需要将固定装置移出时，将手柄向上提起，手柄带动控制杆下移，控制杆带动滑块下移，卡板就会渐渐呈竖直状态，就可以将固定装置从凹槽中拿出，从而便于反复利用、节省资源、降低成本。

技术研发人员：朱海飞
受保护的技术使用者：湖北顺远建材开发有限公司
技术研发日：20231027
技术公布日：2024/6/23
