一种便于屋顶安装光伏的建筑构件的制作方法

本技术涉及建筑构件，具体为一种便于屋顶安装光伏的建筑构件。

背景技术：

1、光伏是指利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，是一种清洁、可再生的能源，光伏设备一般安装于开阔无遮挡的地带，例如，建筑物的顶部、空旷土地、道路两旁或水面等多种环境中，最大限度地对土地资源进行利用，以确保太阳能光线不被阻挡，最大程度地捕捉太阳能，在现有技术中，光伏系统在建筑的屋顶进行安装时，通常需要在屋顶结构上进行大量改造，这不仅增加了安装成本，还可能对屋顶结构造成潜在的破坏，且安装周期长，效率低下。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种便于屋顶安装光伏的建筑构件，解决了现有技术中，光伏系统在建筑的屋顶进行安装时，通常需要在屋顶结构上进行大量改造，这不仅增加了安装成本，还可能对屋顶结构造成潜在的破坏，且安装周期长，效率低下的问题。

2、为实现上述目的，本实用新型通过以下技术方案予以实现：一种便于屋顶安装光伏的建筑构件，包括屋顶构件，所述屋顶构件的上方等距设置有光伏本体，所述屋顶构件的顶部位于光伏本体的下方两侧均设置有固定座，所述固定座的顶部设置有固定槽，所述固定座的底部等距开设有排水口，所述固定座的顶部设置有槽钢，所述槽钢与固定槽配合连接，所述固定座的内部位于排水口的上方开设有第一固定孔，所述第一固定孔的内壁插接有第一固定螺栓，所述槽钢通过第一固定螺栓与固定座固定连接，所述槽钢的顶部两侧均设置有限位板，所述光伏本体的底部两侧前后均设置有竖管，所述竖管的底部固定连接有横管，所述横管与槽钢固定连接，所述横管与限位板配合连接。

3、优选的，所述竖管的内壁插接有竖杆，所述竖杆的顶部固定连接有连接座，所述连接座的顶部转动连接有连接杆，所述连接杆与光伏本体固定连接，所述竖杆的内部等距开设有调节孔，一个所述调节孔的内壁插接有第二固定螺栓，所述竖杆通过第二固定螺栓与竖管固定连接。

4、优选的，所述槽钢的两侧均等距开设有第二固定孔，所述横管通过第三固定螺栓与槽钢固定连接，所述第三固定螺栓与第二固定孔配合连接。

5、优选的，所述固定座的一侧等距设置有导水块，所述导水块与排水口配合连接。

6、优选的，所述竖管的外壁两侧均固定连接有加固板，所述加固板与横管固定连接。

7、本实用新型提供了一种便于屋顶安装光伏的建筑构件。具备以下有益效果：该便于屋顶安装光伏的建筑构件，通过屋顶构件、固定座、排水口、固定槽、槽钢、限位板、横管、第一固定孔、第一固定螺栓、竖管和光伏本体之间的配合，通过在建筑的屋顶构件顶部预先设置用于光伏板安装固定的固定座，并通过光伏本体底部固定支架与槽钢之间的连接固定，提高固定支架的安装便利性，这样可以减少安装所需的时间，有效提高光伏安装效率，并且光伏板的安装固定无需进行额外打孔操作，可以避免对屋顶构件的主体结构造成破坏，这样有助于光伏设备的快速安装，并保证建筑物屋顶结构的承载能力和防水效果。

8、通过横管、竖管、光伏本体、竖杆、连接座、连接杆、调节孔和第二固定螺栓之间的配合，通过将竖杆插入竖管的顶部，利用第二固定螺栓插入调节孔进行固定，对光伏本体与固定支架进行连接固定，并可通过将第二固定螺栓插入不同高度的调节孔进行固定，这样能够对竖杆的伸出长度进行调节，进而改变光伏本体的倾斜角度，通过调整光伏本体的倾斜角度来提高对太阳辐射能的利用率，这样有助于提高光伏发电效率。

技术特征：

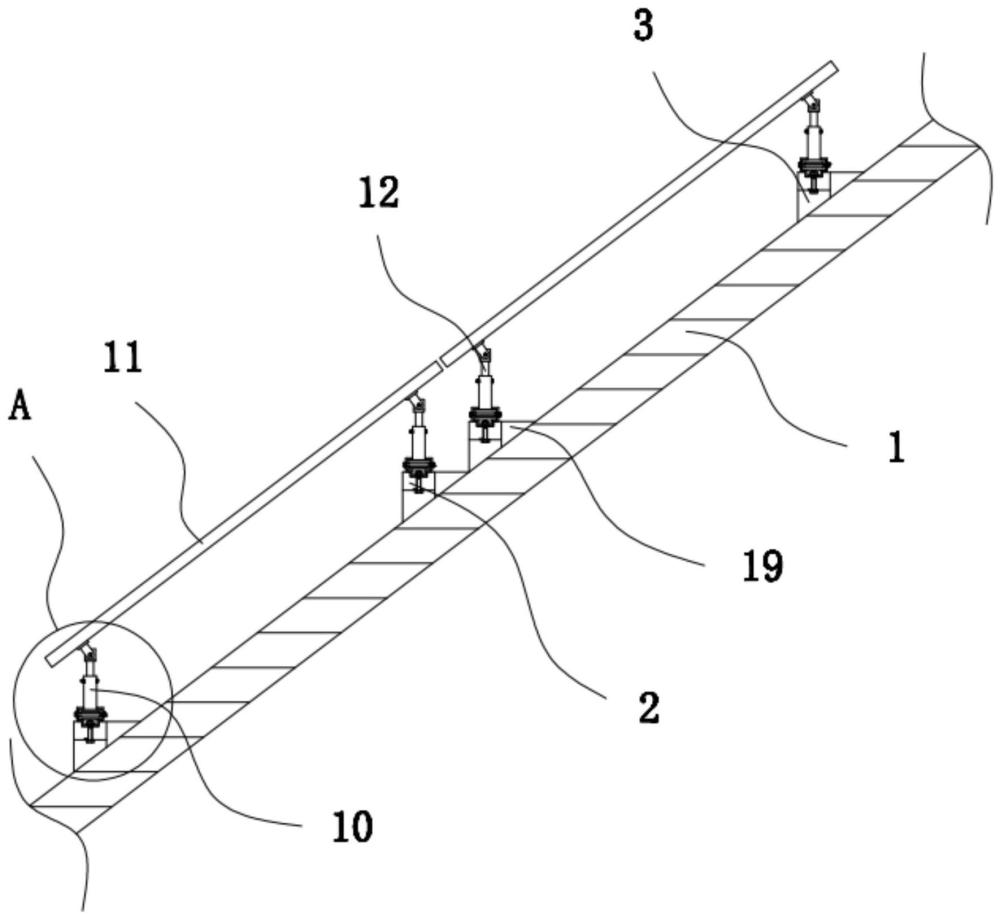

1.一种便于屋顶安装光伏的建筑构件，包括屋顶构件(1)，其特征在于：所述屋顶构件(1)的上方等距设置有光伏本体(11)，所述屋顶构件(1)的顶部位于光伏本体(11)的下方两侧均设置有固定座(2)，所述固定座(2)的顶部设置有固定槽(4)，所述固定座(2)的底部等距开设有排水口(3)，所述固定座(2)的顶部设置有槽钢(5)，所述槽钢(5)与固定槽(4)配合连接，所述固定座(2)的内部位于排水口(3)的上方开设有第一固定孔(8)，所述第一固定孔(8)的内壁插接有第一固定螺栓(9)，所述槽钢(5)通过第一固定螺栓(9)与固定座(2)固定连接，所述槽钢(5)的顶部两侧均设置有限位板(6)，所述光伏本体(11)的底部两侧前后均设置有竖管(10)，所述竖管(10)的底部固定连接有横管(7)，所述横管(7)与槽钢(5)固定连接，所述横管(7)与限位板(6)配合连接。

2.根据权利要求1所述的一种便于屋顶安装光伏的建筑构件，其特征在于：所述竖管(10)的内壁插接有竖杆(12)，所述竖杆(12)的顶部固定连接有连接座(13)，所述连接座(13)的顶部转动连接有连接杆(14)，所述连接杆(14)与光伏本体(11)固定连接，所述竖杆(12)的内部等距开设有调节孔(15)，一个所述调节孔(15)的内壁插接有第二固定螺栓(16)，所述竖杆(12)通过第二固定螺栓(16)与竖管(10)固定连接。

3.根据权利要求1所述的一种便于屋顶安装光伏的建筑构件，其特征在于：所述槽钢(5)的两侧均等距开设有第二固定孔(17)，所述横管(7)通过第三固定螺栓(18)与槽钢(5)固定连接，所述第三固定螺栓(18)与第二固定孔(17)配合连接。

4.根据权利要求1所述的一种便于屋顶安装光伏的建筑构件，其特征在于：所述固定座(2)的一侧等距设置有导水块(19)，所述导水块(19)与排水口(3)配合连接。

5.根据权利要求1所述的一种便于屋顶安装光伏的建筑构件，其特征在于：所述竖管(10)的外壁两侧均固定连接有加固板(20)，所述加固板(20)与横管(7)固定连接。

技术总结
本技术公开了一种便于屋顶安装光伏的建筑构件，包括屋顶构件，所述屋顶构件的上方等距设置有光伏本体，所述屋顶构件的顶部位于光伏本体的下方两侧均设置有固定座，所述固定座的顶部设置有固定槽，所述固定座的底部等距开设有排水口，所述固定座的顶部设置有槽钢，所述槽钢与固定槽配合连接，所述固定座的内部位于排水口的上方开设有第一固定孔，所述第一固定孔的内壁插接有第一固定螺栓。本技术涉及建筑构件技术领域，解决了现有技术中，光伏系统在建筑的屋顶进行安装时，通常需要在屋顶结构上进行大量改造，这不仅增加了安装成本，还可能对屋顶结构造成潜在的破坏，且安装周期长，效率低下的问题。

技术研发人员：黄晓军,郭柏瑞,詹祥
受保护的技术使用者：杭州人海新能源有限公司
技术研发日：20231214
技术公布日：2024/9/5
