一种混凝土浇注防侧倾装置的制作方法

本技术涉及建筑施工，尤其涉及一种混凝土浇注防侧倾装置。

背景技术：

1、l形基体和三角模板之间通过地角螺栓连接，然后新浇注混凝土浇注在l形基体上。但是新浇筑的混凝土会对三角模板产生挤压力，从而导致三角模板发生侧倾。

2、故需要一种能够防止三角模板受力侧倾的装置，来避免上述所提出的问题。

技术实现思路

1、本实用新型的目的在于：为了解决上述问题，而提出的一种混凝土浇注防侧倾装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种混凝土浇注防侧倾装置，包括支撑板和地脚螺栓，所述地脚螺栓的一端与l形基体固定，另一端贯穿支撑板上开设的通孔，所述地脚螺栓上通过螺纹连接有螺套，所述地脚螺栓贯穿连接块上开设的开孔，所述连接块上转动连接有转动臂，所述支撑板上设有对转动臂限位的限位件。

4、优选地，所述限位件包括转动臂上开设的横孔，所述支撑板上开设有滑槽和侧槽，所述滑槽和侧槽处滑动连接有滑块，所述支撑板上通过螺纹连接有螺杆，所述螺杆的端部与滑块转动连接，所述滑块上开设有螺孔，所述横孔处贯穿有连接杆，且连接杆与螺孔通过螺纹连接。

5、优选地，所述连接块上固定连接有卡块，所述支撑板上开设有与卡块相适配的卡槽。

6、优选地，所述连接块与支撑板接触的部分上突出有弹性的橡胶垫片。

7、优选地，所述滑块与滑槽滑动连接，滑块两侧突出的部分与侧槽滑动连接。

8、优选地，所述卡块与卡槽卡合的部分上突出有橡胶防滑圈。

9、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

10、1、本申请通过在转动臂的作用下，与螺套配合，从而导致支撑板的位置保持稳定，墙体与l形基体之间浇筑的混凝土不会挤压支撑板，从而导致支撑板出现侧倾现象，支撑板能够稳定的发挥支撑作用。

11、2、本申请通过卡块与卡槽卡合后，连接块无法受力旋转，因此连接块上转动连接的转动臂不会出现旋转的现象，转动臂能够稳定的将支撑板与l形基体固定，从而导致支撑板保持自身的位置。

技术特征：

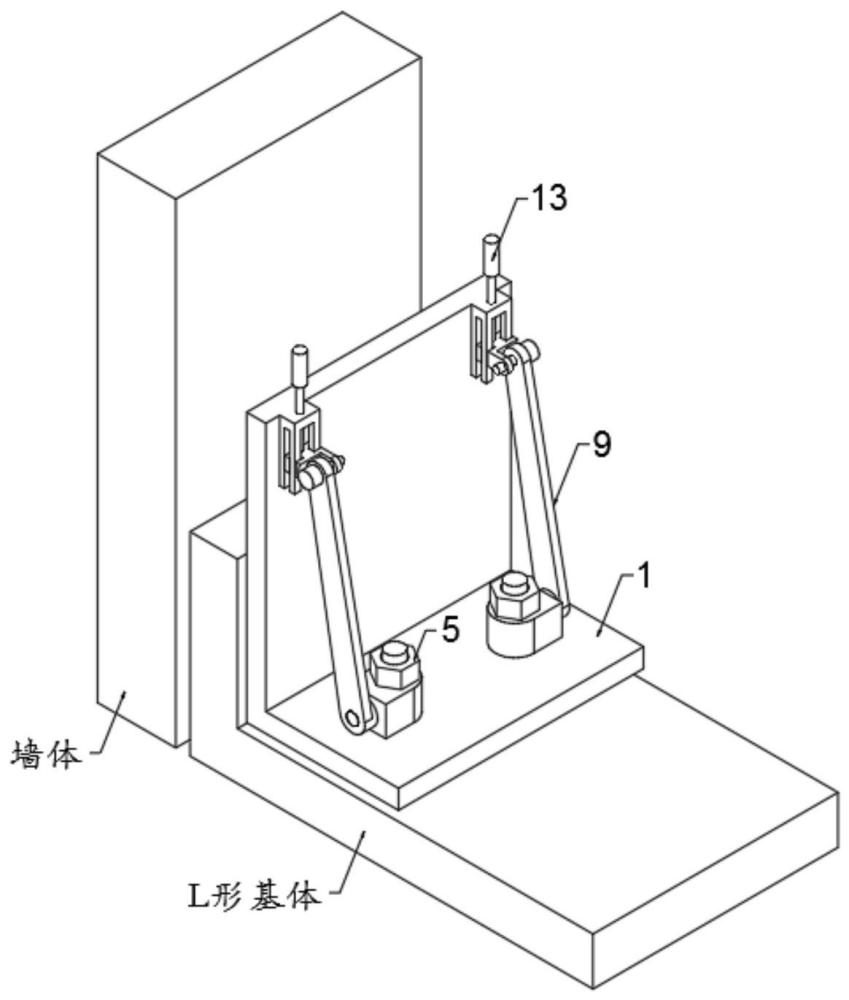

1.一种混凝土浇注防侧倾装置，包括支撑板(1)和地脚螺栓(4)，其特征在于，所述地脚螺栓(4)的一端与l形基体固定，另一端贯穿支撑板(1)上开设的通孔(2)，所述地脚螺栓(4)上通过螺纹连接有螺套(5)，所述地脚螺栓(4)贯穿连接块(6)上开设的开孔(7)，所述连接块(6)上转动连接有转动臂(9)，所述支撑板(1)上设有对转动臂(9)限位的限位件。

2.根据权利要求1所述的一种混凝土浇注防侧倾装置，其特征在于，所述限位件包括转动臂(9)上开设的横孔(10)，所述支撑板(1)上开设有滑槽(11)和侧槽(12)，所述滑槽(11)和侧槽(12)处滑动连接有滑块(14)，所述支撑板(1)上通过螺纹连接有螺杆(13)，所述螺杆(13)的端部与滑块(14)转动连接，所述滑块(14)上开设有螺孔(15)，所述横孔(10)处贯穿有连接杆(16)，且连接杆(16)与螺孔(15)通过螺纹连接。

3.根据权利要求1所述的一种混凝土浇注防侧倾装置，其特征在于，所述连接块(6)上固定连接有卡块(8)，所述支撑板(1)上开设有与卡块(8)相适配的卡槽(3)。

4.根据权利要求3所述的一种混凝土浇注防侧倾装置，其特征在于，所述连接块(6)与支撑板(1)接触的部分上突出有弹性的橡胶垫片。

5.根据权利要求2所述的一种混凝土浇注防侧倾装置，其特征在于，所述滑块(14)与滑槽(11)滑动连接，滑块(14)两侧突出的部分与侧槽(12)滑动连接。

6.根据权利要求3所述的一种混凝土浇注防侧倾装置，其特征在于，所述卡块(8)与卡槽(3)卡合的部分上突出有橡胶防滑圈。

技术总结
本技术公开了一种混凝土浇注防侧倾装置，包括支撑板和地脚螺栓，所述地脚螺栓的一端与L形基体固定，另一端贯穿支撑板上开设的通孔，所述地脚螺栓上通过螺纹连接有螺套，所述地脚螺栓贯穿连接块上开设的开孔，所述连接块上转动连接有转动臂，所述支撑板上设有对转动臂限位的限位件。本技术中，在转动臂的作用下，与螺套配合，从而导致支撑板的位置保持稳定，墙体与L形基体之间浇筑的混凝土不会挤压支撑板，从而导致支撑板出现侧倾现象，支撑板能够稳定的发挥支撑作用。

技术研发人员：季旋,孙侃,顾晓辉,赵文官,张华
受保护的技术使用者：苏州城际铁路有限公司
技术研发日：20231214
技术公布日：2024/9/9
