光伏玻璃幕墙的制作方法

本技术涉及建筑幕墙，尤其涉及一种光伏玻璃幕墙。

背景技术：

1、幕墙是建筑物的外墙护围，不承重，是现代大型和高层建筑常用的带有装饰效果的轻质墙体，而太阳能作为清洁能源，也越来越受欢迎，因此将两者结合，即可得到太阳能光伏幕墙。太阳能光伏幕墙是将太阳能电池与各类普通建筑玻璃结合制成可以发电的建筑材料，不仅具有幕墙的功能，同时又能产生电能，供建筑自身使用，形成光伏建筑一体化(bipv)。

2、目前的光伏幕墙主要是在玻璃幕墙结构上加装光伏百叶，光伏百叶既能吸收太阳光发电，又能起到遮阳效果，但仍存在以下不足：1)光伏百叶一般为固定或可转动结构，可转动结构的优势在于能随着太阳高度变化角度来充分吸收太阳光，但无论是固定结构还是可转动结构，往往需要牺牲部分日光和景观，在有采光需求的情况下室内的光线不足，不能很好地平衡采光、遮阳和发电三个方面；2)百叶安装连接不稳定，极易出现个别百叶不受控，姿态不准确的问题，影响光电转化效率，因此有待改进。

技术实现思路

1、基于上述问题，本实用新型的目的在于提供一种光伏玻璃幕墙，增加光伏百叶收起及展开功能，并保证百叶之间可靠连接。

2、为达上述目的，本实用新型采用以下技术方案：

3、一种光伏玻璃幕墙，包括透光光伏玻璃板，透光光伏玻璃板内设置有中空腔，中空腔的顶部设置有百叶驱动梁，中空腔的底部设置有百叶移动梁，百叶驱动梁与百叶移动梁之间设置有若干个依次连接的折叠连接件，每个折叠连接件上设置有能转动的光伏百叶叶片，相邻的光伏百叶叶片之间设置有连接丝线，百叶驱动梁中设置有第一收绳器和第二收绳器，第一收绳器上引出有连接至最上方的光伏百叶叶片的第一驱动线，第二收绳器上引出有连接至百叶移动梁的第二驱动线。

4、可选地，建筑的主体结构的外表面设置有铝合金竖框和铝合金横梁，主体结构上设置有与铝合金横梁固定的镀锌钢板，铝合金横梁的上下两面均设置有玻璃嵌槽。

5、可选地，透光光伏玻璃板的端部密封安装于玻璃嵌槽中，若干个透光光伏玻璃板沿着建筑的高度方向上下拼接，且拼接缝中设置有防水胶。

6、可选地，主体结构的端面正对区域设置有非透光光伏玻璃板，非透光光伏玻璃板中无中空腔，且非透光光伏玻璃板的端部密封安装于玻璃嵌槽中，非透光光伏玻璃板与主体结构之间设置有保温层。

7、可选地，非透光光伏玻璃板的表面设置有不透光或低透光率的碲化镉发电玻璃。

8、可选地，透光光伏玻璃板的表面设置有高透光率的碲化镉发电玻璃。

9、综上，与现有技术相比，该光伏玻璃幕墙设计了能收起及展开的光伏百叶，且光伏百叶的角度可调节、姿态稳定，从而可根据需要收起或使用发光功能，适用于高采光要求的情况，并可根据太阳高度角调节光伏百叶的角度，提高了光电转化效率，搭建方便，有利于促进装配式建筑幕墙的发展。

技术特征：

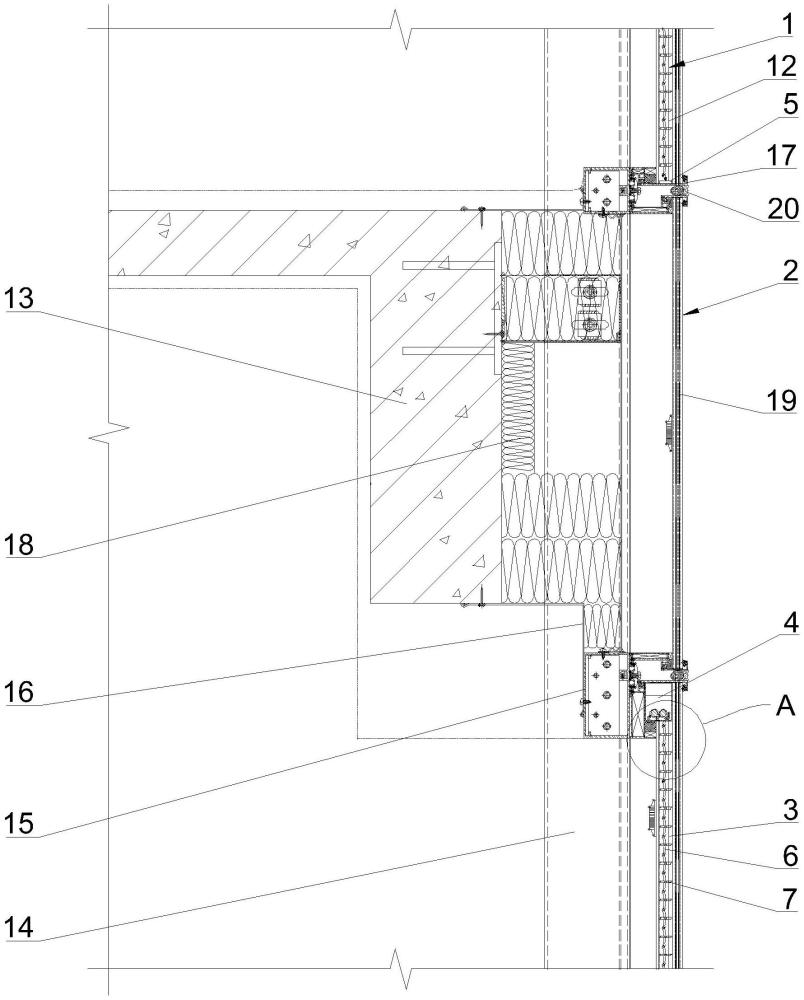

1.光伏玻璃幕墙，其特征在于，包括透光光伏玻璃板(1)，所述透光光伏玻璃板(1)内设置有中空腔(3)，所述中空腔(3)的顶部设置有百叶驱动梁(4)，所述中空腔(3)的底部设置有百叶移动梁(5)，所述百叶驱动梁(4)与所述百叶移动梁(5)之间设置有若干个依次连接的折叠连接件(6)，每个所述折叠连接件(6)上设置有能转动的光伏百叶叶片(7)，相邻的所述光伏百叶叶片(7)之间设置有连接丝线(8)，所述百叶驱动梁(4)中设置有第一收绳器(9)和第二收绳器(10)，所述第一收绳器(9)上引出有连接至最上方的所述光伏百叶叶片(7)的第一驱动线(11)，所述第二收绳器(10)上引出有连接至所述百叶移动梁(5)的第二驱动线(12)。

2.根据权利要求1所述的光伏玻璃幕墙，其特征在于，建筑的主体结构(13)的外表面设置有铝合金竖框(14)和铝合金横梁(15)，所述主体结构(13)上设置有与所述铝合金横梁(15)固定的镀锌钢板(16)，所述铝合金横梁(15)的上下两面均设置有玻璃嵌槽(17)。

3.根据权利要求2所述的光伏玻璃幕墙，其特征在于，所述透光光伏玻璃板(1)的端部密封安装于所述玻璃嵌槽(17)中，若干个所述透光光伏玻璃板(1)沿着建筑的高度方向上下拼接，且拼接缝中设置有防水胶(20)。

4.根据权利要求2所述的光伏玻璃幕墙，其特征在于，所述主体结构(13)的端面正对区域设置有非透光光伏玻璃板(2)，所述非透光光伏玻璃板(2)中无所述中空腔(3)，且所述非透光光伏玻璃板(2)的端部密封安装于所述玻璃嵌槽(17)中，所述非透光光伏玻璃板(2)与所述主体结构(13)之间设置有保温层(18)。

5.根据权利要求4所述的光伏玻璃幕墙，其特征在于，所述非透光光伏玻璃板(2)的表面设置有不透光或低透光率的碲化镉发电玻璃(19)。

6.根据权利要求1所述的光伏玻璃幕墙，其特征在于，所述透光光伏玻璃板(1)的表面设置有高透光率的碲化镉发电玻璃(19)。

技术总结
本技术涉及建筑幕墙技术领域，公开一种光伏玻璃幕墙，包括透光光伏玻璃板，透光光伏玻璃板内设置有中空腔，中空腔的顶部设置有百叶驱动梁，中空腔的底部设置有百叶移动梁，百叶驱动梁与百叶移动梁之间设置有若干个依次连接的折叠连接件，每个折叠连接件上设置有能转动的光伏百叶叶片，相邻的光伏百叶叶片之间设置有连接丝线，百叶驱动梁中设置有第一收绳器和第二收绳器，第一收绳器上引出有连接至最上方的光伏百叶叶片的第一驱动线，第二收绳器上引出有连接至百叶移动梁的第二驱动线。本技术设计了能收起及展开的光伏百叶，且光伏百叶的角度可调节、姿态稳定，可根据需要收起或使用发光功能，并提高了光电转化效率。

技术研发人员：魏喆,徐钢,费宁,杨庆武,阙晓卫,袁启春
受保护的技术使用者：江苏博森建筑设计有限公司
技术研发日：20231229
技术公布日：2024/9/5
