一种便于原料注入的管片生产装置的制作方法

本技术涉及管片生产，具体为一种便于原料注入的管片生产装置。

背景技术：

1、管片是一种由混凝土、聚乙烯等材料所制作而成的材料，具有耐腐蚀、耐高温等特点，常见使用于建筑工程等领域中被用作污水处理、天然气输送以及供水等材料使用，管片的生产过程是将调配好的混凝土材料倒入到管片生产装置的模具中，等待其凝固成型后拆开模具即可取出相应的生产好的管片。

2、现有的管片生产装置使用时，向管片生产的模具内部注入材料时因管片弧形的设计导致原料的注入不够方便，所以现提供一种便于原料注入的管片生产装置，提高了该管片生产装置注入原料的便捷性，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供便于原料注入的管片生产装置，以解决上述背景技术中提出的原料的注入不够方便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于原料注入的管片生产装置，包括固定架，所述固定架内部的两侧均固定有固定座，且固定座的顶端固定有管片模具，所述管片模具的顶端活动设置有管片模盖，所述管片模盖的顶端安装有进料斗，所述进料斗的顶端安装有盖板，所述盖板的顶端安装有伺服电机，且伺服电机的底端安装有搅拌杆，所述搅拌杆的底端安装有搅拌叶。

3、优选的，所述搅拌叶设置有若干个，若干个所述搅拌叶在搅拌杆的底端呈等间距分布。

4、优选的，所述固定架的两侧均固定有连接架，所述连接架内部的顶端安装有安装座，且安装座的内部均安装有伸缩气缸，且伸缩气缸的底端均固定有固定块，所述固定块的底端与管片模盖的顶端固定。

5、优选的，所述伸缩气缸设置有两组，两组所述伸缩气缸关于固定架的中轴线呈对称分布。

6、优选的，所述管片模盖的两侧均固定有导向座，且导向座活动设置于固定架的外侧壁。

7、优选的，所述导向座的横截面大于固定架的横截面，所述导向座与固定架之间相配适。

8、优选的，所述管片模具的底端安装有冷却水管，所述冷却水管的一端安装有出水泵，所述冷却水管的另一端安装有进水泵。

9、优选的，所述冷却水管在管片模具的底端呈s形分布，且冷却水管的长度与管片模具的长度相配适。

10、与现有技术相比，本实用新型的有益效果是：该便于原料注入的管片生产装置不仅实现了原料注入更加方便，实现了便于对生产装置中的模具进行拆装打开，而且实现了加速原料的冷却凝固，提高了生产效率；

11、(1)通过设置有进料斗、伺服电机、搅拌杆和搅拌叶等组件，该生产装置使用时生产该管片的材料倒入到进料斗的内部后，通过启动伺服电机在搅拌叶的搅拌下可以让管片的原料均匀地进入到管片的模具内部，使得该生产装置的进料便捷性大大增加，且不易造成原料堵塞的问题，使用效果更好；

12、(2)通过设置有连接架、伸缩气缸、安装座和导向座等组件，伸缩气缸通过连接架安装在固定架的两侧，后该伸缩气缸的底端通过固定块与管片模盖之间固定连接在一起，在使用该生产装置时所设置的伸缩气缸可启动拉动管片模盖向上移动将该管片模具打开后相应的加工，实现了该生产装置便于进行打开，使用更加方便；

13、(3)通过设置有进水泵、出水泵和冷却水管等组件，在使用该生产装置时，所设置的冷却水管固定在管片模具的底端，在管片模具的内部注入相应的管片生产材料时，所设置的出水泵可启动将外部的冷水抽入到冷却水管的内部对管片模具内部放置的材料进行冷却加速其凝固，提高了高生产装置的生产效率。

技术特征：

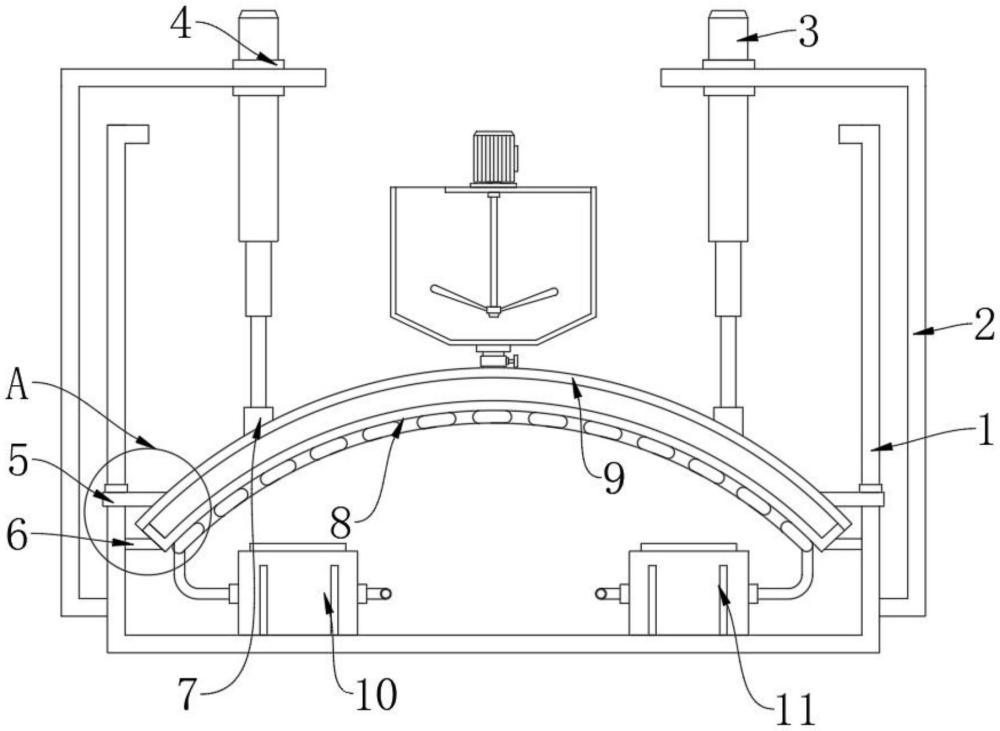

1.一种便于原料注入的管片生产装置，包括固定架(1)，其特征在于：所述固定架(1)内部的两侧均固定有固定座(6)，且固定座(6)的顶端固定有管片模具(8)，所述管片模具(8)的顶端活动设置有管片模盖(9)，所述管片模盖(9)的顶端安装有进料斗(12)，所述进料斗(12)的顶端安装有盖板(14)，所述盖板(14)的顶端安装有伺服电机(13)，且伺服电机(13)的底端安装有搅拌杆(15)，所述搅拌杆(15)的底端安装有搅拌叶(16)。

2.根据权利要求1所述的一种便于原料注入的管片生产装置，其特征在于：所述搅拌叶(16)设置有若干个，若干个所述搅拌叶(16)在搅拌杆(15)的底端呈等间距分布。

3.根据权利要求1所述的一种便于原料注入的管片生产装置，其特征在于：所述固定架(1)的两侧均固定有连接架(2)，所述连接架(2)内部的顶端安装有安装座(4)，且安装座(4)的内部均安装有伸缩气缸(3)，且伸缩气缸(3)的底端均固定有固定块(7)，所述固定块(7)的底端与管片模盖(9)的顶端固定。

4.根据权利要求3所述的一种便于原料注入的管片生产装置，其特征在于：所述伸缩气缸(3)设置有两组，两组所述伸缩气缸(3)关于固定架(1)的中轴线呈对称分布。

5.根据权利要求3所述的一种便于原料注入的管片生产装置，其特征在于：所述管片模盖(9)的两侧均固定有导向座(5)，且导向座(5)活动设置于固定架(1)的外侧壁。

6.根据权利要求5所述的一种便于原料注入的管片生产装置，其特征在于：所述导向座(5)的横截面大于固定架(1)的横截面，所述导向座(5)与固定架(1)之间相配适。

7.根据权利要求1所述的一种便于原料注入的管片生产装置，其特征在于：所述管片模具(8)的底端安装有冷却水管(17)，所述冷却水管(17)的一端安装有出水泵(11)，所述冷却水管(17)的另一端安装有进水泵(10)。

8.根据权利要求7所述的一种便于原料注入的管片生产装置，其特征在于：所述冷却水管(17)在管片模具(8)的底端呈s形分布，且冷却水管(17)的长度与管片模具(8)的长度相配适。
