一种在既有结构楼板上开洞及洞口加固方法与流程

本发明涉及建筑施工，具体涉及一种在既有结构楼板上开洞及洞口加固方法。

背景技术：

1、随着时代的发展，我国城市化进程逐渐由高速增量阶段转向渐进提质的存量更新阶段，对既有建筑结构进行升级改造，使其重新焕发活力，不仅符合降本增效的低碳经济发展要求，也是城市进一步发展的需要。

2、其中随着建筑使用功能的升级改变，需要在原有的结构楼板上进行开洞，满足对水暖系统或电系统的改造，但是，传统的开洞方式，容易对原有的结构楼板损坏过度，并且传统的施工方式在原有的结构楼板开洞后，很多结构楼板将无法满足受力要求，存在较高的安全隐患。

技术实现思路

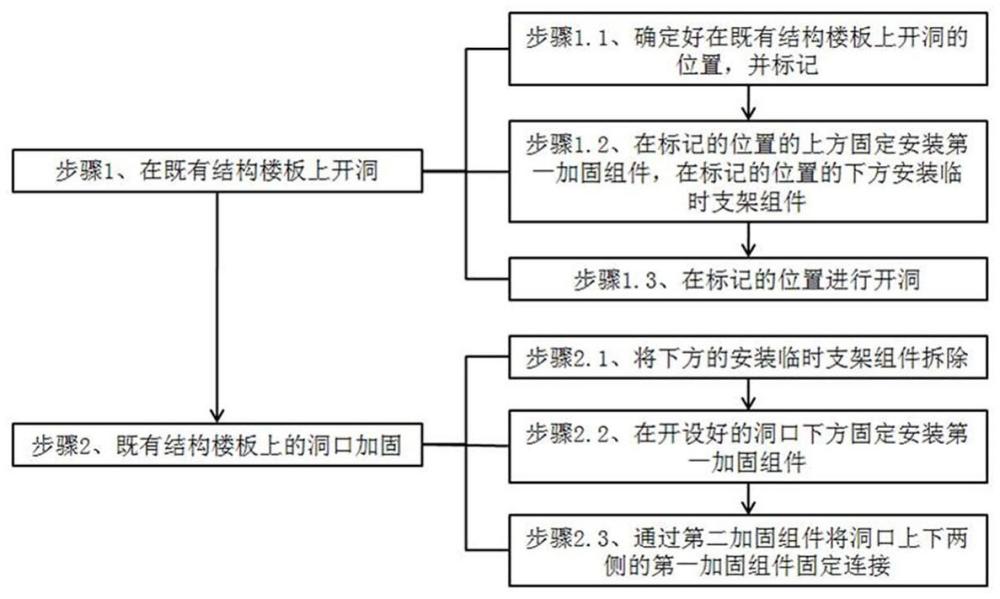

1、针对现有技术的不足，本发明设计了一种在既有结构楼板上开洞及洞口加固方法，包括以下步骤：步骤1、在既有结构楼板上开洞；步骤1.1、根据施工图纸，确定好在既有结构楼板上开洞的位置，并根据施工图纸上的洞口结构分别在既有结构楼板的上下两面做好标记；步骤1.2、根据既有结构楼板的上下两面的标记，在既有结构楼板的下方安装临时支架组件，在既有结构楼板的上方固定安装一组第一加固组件，其中，所述临时支架组件的底部支撑在下层的结构楼板上；步骤1.3、在标记的位置进行开洞；步骤2、既有结构楼板上的洞口加固；步骤2.1、将位于既有结构楼板下方的临时支架组件拆除；步骤2.2、在既有结构楼板的下方固定安装一组第一加固组件；步骤2.3、将位于既有结构楼板上方的第一加固组件和位于既有结构楼板下方的第一加固组件通过第二加固组件固定。

2、优选的，所述临时支架组件包括：临时支架和减震板；其中，所述临时支架的底部支撑在下层的结构楼板上，所述减震板安装在所述临时支架的顶部，且所述减震板支撑在既有结构楼板的下方；所述减震板的中部设置有孔洞，所述孔洞的结构与既有结构楼板上洞口的结构相匹配。

3、优选的，所述临时支架包括：立杆、固定架、调节架和支撑块；其中，所述立杆与所述固定架的数量为多个，多个所述立杆通过多个所述固定架相连接；所述立杆的底部支撑在下层的结构楼板上，所述调节架安装在所述立杆的顶部，且所述支撑块固定安装在所述调节架的上方；所述减震板安装在所述支撑块上。

4、优选的，所述减震板包括：支撑板和减震层；其中，减震层固定在所述支撑板上；所述支撑板安装在临时支架上，所述减震层支撑在既有结构楼板的下方。

5、优选的，所述第一加固组件包括：第一加固板、第二加固板和第三加固板；所述第一加固板、所述第二加固板和所述第三加固板均固定安装在既有结构楼板上；所述第一加固板和所述第二加固板固定在既有结构楼板洞口的边缘，其中，所述第一加固板和所述第二加固板为垂直结构，所述第二加固板设置在所述第一加固板的外侧；所述第三加固板用于固定所述第一加固板和所述第二加固板的端部；所述第二加固组件的两侧分别与位于既有结构楼板上方第一加固组件的第二加固板以及位于既有结构楼板下方第一加固组件的第二加固板相连接。

6、优选的，所述第一加固板和所述第二加固板通过结构胶固定在既有结构楼板洞口的边缘；所述第三加固板通过膨胀螺栓固定在既有结构楼板上。

7、优选的，在步骤1.2或步骤2.2中，固定安装第一加固组件包括以下步骤；在第一加固板的内侧刷上结构胶，并将第一加固板固定安装在既有结构楼板洞口的边缘；待第一加固板内侧的结构胶达到预定强度后，在第二加固板的内侧刷上结构胶，并将第二加固板固定安装在既有结构楼板洞口的边缘，其中，所述第二加固板与所述第一加固板垂直；在所述第一加固板和所述第二加固板的端部安装所述第三加固板，并通过膨胀螺栓将所述第三加固板固定在既有结构楼板上。

8、优选的，所述第一加固板和所述第二加固板采用碳纤维板，所述第三加固板采用钢板。

9、与最接近现有技术相比，本发明的有益效果在于：

10、1、本发明在进行开洞前，在既有结构楼板的下方安装临时支架，且临时支架的顶部安装有一个与洞口结构相匹配的减震板，在既有结构楼板上方安装第一加固组件，在进行开洞时，能够减小震动从而减小对洞口外侧既有结构楼板的影响，进而避免了对原有的结构楼板损坏过度。

11、2、本发明在开洞结束后，在既有结构楼板洞口的下方安装一个第一加固组件，并通过第二加固组件将其加固，进而增加了洞口边缘的受力能力，进而保证了结构楼板能够满足受力要求。

技术特征：

1.一种在既有结构楼板上开洞及洞口加固方法，其特征在于，包括以下步骤：

2.如权利要求1所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述临时支架组件包括：临时支架（1）和减震板（2）；

3.如权利要求2所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述临时支架（1）包括：立杆（11）、固定架（12）、调节架（13）和支撑块（14）；

4.如权利要求2所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述减震板（2）包括：支撑板（21）和减震层（22）；

5.如权利要求1所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述第一加固组件（3）包括：第一加固板（31）、第二加固板（32）和第三加固板（33）；

6.如权利要求5所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述第一加固板（31）和所述第二加固板（32）通过结构胶固定在既有结构楼板洞口的边缘；

7.如权利要求6所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，在步骤1.2或步骤2.2中，固定安装第一加固组件（3）包括以下步骤；

8.如权利要求5所述的在既有结构楼板上开洞及洞口加固方法，其特征在于，所述第一加固板（31）和所述第二加固板（32）采用碳纤维板，所述第三加固板（33）采用钢板。

技术总结
本发明公开了一种在既有结构楼板上开洞及洞口加固方法，包括以下步骤：在既有结构楼板上开洞：根据施工图纸，确定好在既有结构楼板上开洞的位置，在既有结构楼板的下方安装临时支架组件，在既有结构楼板的上方固定安装第一加固组件，进行开洞；既有结构楼板上的洞口加固：将临时支架组件拆除，并在既有结构楼板的下方安装第一加固组件，通过第二加固组件将洞口上下两侧的第一加固组件固定连接。在进行开洞前，在既有结构楼板的上下两侧均设置减震的部件，以减小开洞时对洞口外侧既有结构楼板的影响，避免了对原有的结构楼板损坏过度。在开洞结束后，在洞口下方安装第一加固组件，并通过第二加固组件将其加固，保证了结构楼板能够满足受力要求。
