可调节屋面倾斜度的钢结构厂房的制作方法

本发明涉及钢结构厂房，尤其涉及一种可调节屋面倾斜度的钢结构厂房。

背景技术：

1、目前钢结构厂房的房顶大多使用平顶或者倾斜角度比较小的斜顶，在冬季大雪天气，这种房顶容易积雪而被压垮。为解决此问题，将钢结构厂房的房顶设计为可调节倾斜角度的结构，使房顶能够根据情况调节屋面板角度，降雪后增加屋面板坡度，让积雪滑落。具体结构为房顶设计成一左一右倾斜的钢骨架，钢骨架上铺设彩钢瓦，钢骨架与底部横梁中间使用一个可伸缩机构进行支撑，同时钢骨架的底部边沿与横梁转动相连，这样伸缩结构向上伸缩时可以将钢骨架顶起转动一定角度。两个钢骨架被顶起后，屋面板中间的开口间隙会增大，在寒冷的冬季明显降低了厂房温度，并且容易有杂物落入厂房内。

技术实现思路

1、为了解决上述技术问题，本发明提供了一种可调节屋面倾斜度的钢结构厂房，在屋面板中间间隙处覆盖上软性盖板，钢骨架不管角度如何，软性盖板都能够一直盖在两个骨架之间，遮住缝隙。

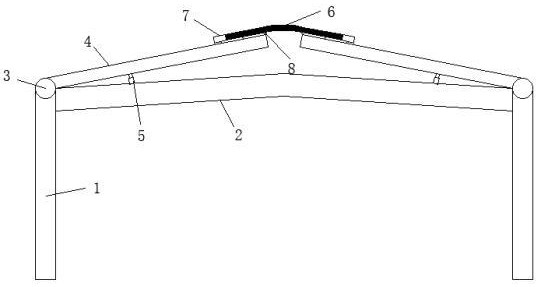

2、为实现此技术目的，本发明采用如下方案：可调节屋面倾斜度的钢结构厂房，包括承重架构和屋面板，承重架构上设置带有骨架的屋面板；承重架构的两侧上端分别铰接一侧屋面板的骨架，承重架构的横梁左、右两侧分别装有伸缩缸，每个伸缩缸的上端与同侧屋面板的骨架连接；两侧屋面板中间位置搭接有软性盖板，软性盖板两侧分别向外延伸，当伸缩缸的伸缩杆伸出时，软性盖板覆盖在两侧屋面板之间的空隙。

3、与现有技术相比，本发明的有益效果在于：本结构在两块可调节角度的屋面板之间覆盖柔性盖板，柔性盖板能够配合屋面板任意角度的调节，保证厂房顶部不会出现空隙；也能实现调节钢结构屋面倾斜度，减少屋面结构挠度受力及积雪易清理。

4、本发明的优选方案为：

5、每侧屋面板的前、后端（即房屋的两侧山墙）均向外延伸形成屋檐，遮挡端部雨雪。

6、软性盖板为抗老化复合橡胶板。

7、软性盖板的左、右两侧均固定有配重块，配重块使得柔性盖板一直处于向左右两侧张紧的紧绷状态。

8、软性盖板下方的屋面板上装有滚轮，柔性盖板在滚轮上滑动；配重块下方装有端部滚轮，端部滚轮在屋面板上滚动，以减少钢骨架与盖板的摩擦。

技术特征：

1.一种可调节屋面倾斜度的钢结构厂房，包括承重架构和屋面板，承重架构上设置带有骨架的屋面板；其特征在于，承重架构的两侧上端分别铰接一侧屋面板的骨架，承重架构的横梁左、右两侧分别装有伸缩缸，每个伸缩缸的上端与同侧屋面板的骨架连接；两侧屋面板中间位置搭接有软性盖板，软性盖板两侧分别向外延伸，当伸缩缸的伸缩杆伸出时，软性盖板覆盖在两侧屋面板之间的空隙。

2.根据权利要求1所述的可调节屋面倾斜度的钢结构厂房，其特征在于，每侧屋面板的前、后端均向外延伸形成屋檐。

3.根据权利要求1所述的可调节屋面倾斜度的钢结构厂房，其特征在于，软性盖板为抗老化复合橡胶板。

4.根据权利要求3所述的可调节屋面倾斜度的钢结构厂房，其特征在于，软性盖板的左、右两侧均固定有配重块。

5.根据权利要求4所述的可调节屋面倾斜度的钢结构厂房，其特征在于，软性盖板下方的屋面板上装有滚轮，柔性盖板在滚轮上滑动；配重块下方装有端部滚轮，端部滚轮在屋面板上滚动。

技术总结
本发明公开了一种可调节屋面倾斜度的钢结构厂房，涉及钢结构厂房技术领域。可调节屋面倾斜度的钢结构厂房，包括承重架构和屋面板，承重架构上设置带有骨架的屋面板；承重架构的两侧上端分别铰接一侧屋面板的骨架，承重架构的横梁左、右两侧分别装有伸缩缸，每个伸缩缸的上端与同侧屋面板的骨架连接；两侧屋面板中间位置搭接有软性盖板，软性盖板两侧分别向外延伸，当伸缩缸的伸缩杆伸出时，软性盖板覆盖在两侧屋面板之间的空隙。

技术研发人员：卞月品,李旭,施海伟,高承林
受保护的技术使用者：中国二十二冶集团有限公司
技术研发日：
技术公布日：2024/7/29
