一种再生混凝土减水搅拌装置的制作方法

本技术涉及混凝土减水调制，具体是一种再生混凝土减水搅拌装置。

背景技术：

1、再生混凝土是指将废弃的混凝土块经过破碎、清洗、分级后，按一定比例与级配混合，部分或全部代替砂石等天然集料(主要是粗集料)，再加入水泥、水等配而成的新混凝土，而混凝土减水是在混凝土中添加减水剂来减少水泥用量，提高混凝土的流动性、强度和耐久性。

2、公开号为cn219838000u的中国实用新型中，公开了一种新型可再生混凝土的搅拌装置，它在在对物料搅拌的过程中能够向上推动搅拌箱，使得搅拌箱与搅拌叶之间发生相对位置移动，确保搅拌箱内部的物料被均匀的搅拌，提高了可再生混凝土的生产效率。

3、该装置利用滑动密封套在实现搅拌箱在搅拌轴上升降滑动，但是，由于混凝土是带有一定粘性的流体，滑动密封套在旋转状态下搅拌轴上升降移动时，会加剧滑动密封套的摩擦，从而会导致滑动密封套与搅拌轴的密封出现问题，进而出现混凝土泄漏的情况，并且在下料时搅拌箱的底部容易存积混凝土。为此，我们提供了一种再生混凝土减水搅拌装置解决以上问题。

技术实现思路

1、一)解决的技术问题

2、本实用新型的目的就是为了弥补现有技术的不足，提供了一种再生混凝土减水搅拌装置。

3、二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种再生混凝土减水搅拌装置，包括，

5、搅拌罐，所述搅拌罐的内底壁固定连接有引流底座，所述搅拌罐内设置有搅拌轴，所述搅拌轴的中段转动连接于搅拌罐上和引流底座上，所述搅拌轴的顶端固定连接有搅拌杆和刮擦杆，且刮擦杆贴靠于引流底座上，所述搅拌轴的底端开设有插槽。

6、底板，所述底板上安装有电机，所述电机的输出转轴固定连接有旋转轴，所述旋转轴上固定连接有插块，且旋转轴通过插块插接于插槽内。

7、振荡组件，设置于底板上，与旋转轴传动连接，用于使搅拌轴在旋转状态下在旋转轴上升降移动。

8、支撑组件，设置于底板上，用于对搅拌罐升降时进行支撑。

9、进一步的，所述搅拌罐的顶部固定连通有入料管，所述搅拌罐外表面的底部固定连通有下料管。

10、进一步的，所述振荡组件包括安装于搅拌罐上的支架、转动连接于支架上的联动杆、安装于联动杆上的凸轮和第二齿轮，所述旋转轴上固定连接有第一齿轮，且第一齿轮与第二齿轮相啮合。

11、进一步的，所述支撑组件包括固定连接于搅拌罐上的联动块、滑动连接于联动块上的导杆、固定连接于导杆上的限位板和支撑板，所述导杆上套设有支撑弹簧，且支撑弹簧位于联动块与支撑板之间，所述导杆的底端固定连接于底板上。

12、进一步的，所述搅拌罐上镶嵌有观察窗，所述观察窗内固定连接有透明遮板。

13、三)有益效果：

14、与现有技术相比，该再生混凝土减水搅拌装置具备如下有益效果：

15、本实用新型通过搅拌轴、引流底座、搅拌杆、刮擦杆、插槽、电机、旋转轴、插块和振荡组件之间的配合设置，利用电机的输出转轴带动旋转轴旋转，并通过插块在插槽内驱动搅拌轴在搅拌罐内旋转，使得搅拌轴通过搅拌杆和刮擦杆能够对搅拌罐内混凝土、减水剂等原料进行充分搅拌，还使旋转轴通过振荡组件对搅拌罐进行升降移动，此时搅拌轴在搅拌罐内旋转不受影响，而且由于采用搅拌罐带动搅拌轴进行升降移动的方式，混凝土不会对搅拌罐与搅拌轴的连接处造成剧烈磨损，从而避免出现混凝土从搅拌罐与搅拌轴连接处渗出的情况，而且由引流底座代替搅拌罐的内底壁进行引导下料，能够使刮擦杆对引流底座上附着混凝土进行刮擦清洁，不仅能够保证混凝土的混合效果，还能够保证下料后引流底座上不会残留混凝土。

技术特征：

1.一种再生混凝土减水搅拌装置，其特征在于：包括，

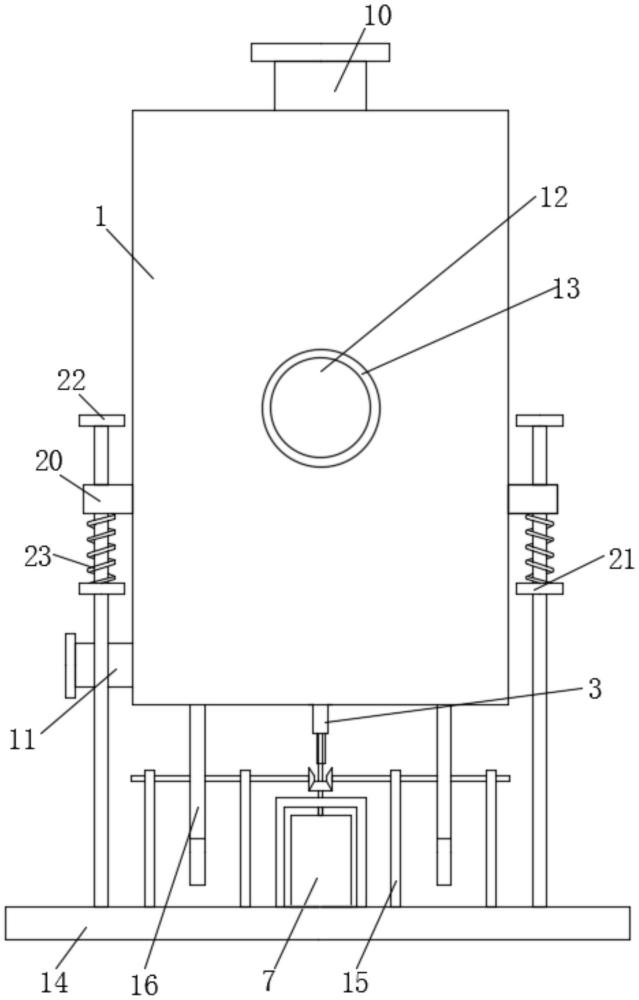

2.根据权利要求1所述的一种再生混凝土减水搅拌装置，其特征在于：所述搅拌罐(1)的顶部固定连通有入料管(10)，所述搅拌罐(1)外表面的底部固定连通有下料管(11)。

3.根据权利要求1所述的一种再生混凝土减水搅拌装置，其特征在于：所述振荡组件包括安装于搅拌罐(1)上的支架(15)、转动连接于支架(15)上的联动杆(17)、安装于联动杆(17)上的凸轮(16)和第二齿轮(19)，所述旋转轴(8)上固定连接有第一齿轮(18)，且第一齿轮(18)与第二齿轮(19)相啮合。

4.根据权利要求1所述的一种再生混凝土减水搅拌装置，其特征在于：所述支撑组件包括固定连接于搅拌罐(1)上的联动块(20)、滑动连接于联动块(20)上的导杆(24)、固定连接于导杆(24)上的限位板(22)和支撑板(21)，所述导杆(24)上套设有支撑弹簧(23)，且支撑弹簧(23)位于联动块(20)与支撑板(21)之间，所述导杆(24)的底端固定连接于底板(14)上。

5.根据权利要求1所述的一种再生混凝土减水搅拌装置，其特征在于：所述搅拌罐(1)上镶嵌有观察窗(12)，所述观察窗(12)内固定连接有透明遮板(13)。

技术总结
本技术公开了一种再生混凝土减水搅拌装置，涉及混凝土减水调制技术领域，包括搅拌罐，搅拌罐的内底壁固定连接有引流底座，搅拌罐内设置有搅拌轴，搅拌轴的中段转动连接于搅拌罐上和引流底座上。它通过搅拌杆和刮擦杆能够对搅拌罐内混凝土、减水剂等原料进行充分搅拌，还使旋转轴通过振荡组件对搅拌罐进行升降移动，此时搅拌轴在搅拌罐内旋转不受影响，混凝土不会对搅拌罐与搅拌轴的连接处造成剧烈磨损，从而避免出现混凝土从搅拌罐与搅拌轴连接处渗出的情况，能够使刮擦杆对引流底座上附着混凝土进行刮擦清洁，不仅能够保证混凝土的混合效果，还能够保证下料后引流底座上不会残留混凝土。

技术研发人员：耿宏波,张广田,林双艮,刘岩,刘乐宁,周锋
受保护的技术使用者：衡水苏兴商品砼有限公司
技术研发日：20240103
技术公布日：2024/8/13
