一种建筑节能装饰板的制作方法

本技术涉及装饰板，具体为一种建筑节能装饰板。

背景技术：

1、保温装饰板是近几年研发的新型节能建筑外墙装饰保温一体化结构，主要功能为建筑装饰、保温节能、隔热隔音、防水防霉等。

2、在中国实用新型专利申请公开说明书为cn214423834u的一种建筑节能装饰板中，其虽然具有通过将固定块压入砂浆层内并使部分砂浆嵌入内槽内，能够在砂浆层凝固之后对装饰板一和装饰板二进行有效的固定，能够有效的防止装饰板一和装饰板二脱落并对周围的建筑造成危害的优点，但是并未解决装饰板安装的不够稳固，不便于对装饰板进行拆卸；太阳能板安装的不够稳固，不便于对太阳能板进行拆卸等问题。

技术实现思路

1、本实用新型的目的在于提供一种建筑节能装饰板，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种建筑节能装饰板，包括墙体，所述墙体一侧开设有安装槽，所述安装槽内部设置有装饰板，所述装饰板两侧开设有空腔，所述安装槽两侧开设有固定槽，所述空腔内部一侧设置有移动机构，所述空腔内部设置有固定机构，所述装饰板内部设置有太阳能板，所述装饰板内部开设有定位槽，所述装饰板内部顶端设置有固定框，所述装饰板顶端开设有安装腔，所述安装腔内部设置有限位机构。

4、优选的，所述移动机构包括活动杆、第一齿轮、第一螺杆和第二齿轮，所述空腔一侧通过轴承活动设置有活动杆，所述活动杆一端固定设置有第一齿轮，所述空腔内部通过轴承活动设置有第一螺杆，第一螺杆两侧设置有第二齿轮，所述第一齿轮与第二齿轮相啮合。

5、优选的，所述固定机构包括活动块、限位柱、固定块、限位杆和弹簧，所述第一螺杆两端的螺纹设置相反，所述第一螺杆两端套设有活动块，所述空腔内部穿过活动块固定设置有限位柱，所述空腔一侧设置有固定块，所述空腔内部穿过固定块设置有若干限位杆，所述限位杆一端套设有弹簧，所述固定块一端穿过装饰板设置在固定槽内部。

6、优选的，所述限位机构包括第二螺杆、活动柱和固定杆，所述安装腔内部通过轴承活动设置有第二螺杆，所述第二螺杆一端套设有活动柱，所述活动柱一端穿过装饰板与固定框固定连接，所述安装腔两侧穿过活动柱固定设置有固定杆。

7、优选的，所述活动杆一端穿过装饰板设置在装饰板一侧，所述活动杆一端固定设置有第一把手。

8、优选的，所述装饰板顶端开设有凹槽，所述第二螺杆一端穿过装饰板设置在凹槽内部，所述第二螺杆一端固定设置有第二把手。

9、优选的，所述活动块一端为梯形设置，所述固定块一侧为梯形设置。

10、与现有技术相比，本实用新型的有益效果是：

11、1.该一种建筑节能装饰板，将装饰板安装到墙体的安装槽内，转动第一把手，通过活动杆带动第一齿轮转动，通过第一齿轮与第二齿轮相啮合，使得第二齿轮带动第一螺杆转动，通过第一螺杆两端的螺纹相反，使得第一螺杆转动时两侧的活动块向不同方向移动，通过限位柱穿过活动块，使得活动块移动时只能沿着限位柱滑动，通过限位杆穿过固定块，使得固定块移动时只能沿着限位杆方向滑动，通过第一螺杆转动带动活动块向内移动，通过活动块和固定块的梯形设置，使得活动块移动时便于推动固定块移动，使得固定块插入固定槽内部，对装饰板进行固定，由于装饰板使用过久后，需要对装饰板进行更换，此时转动第一把手，通过活动杆带动第一齿轮转动，通过第二齿轮带动第一螺杆转动，使得活动块向两侧移动，通过弹簧推动固定块，使得固定块移出固定槽，取消对装饰板的固定，便于对装饰板进行拆卸，通过上述装置，通过第一把手、活动杆、第一齿轮、第二齿轮、第一螺杆、活动块、限位柱、固定块、限位杆、弹簧和固定槽，提高了装饰板安装的稳固性，便于对装饰板进行拆卸。

12、2.该一种建筑节能装饰板，装饰板安装完毕后，通过装饰板上安装的太阳能板，可以收集太阳能，以达到节能的效果，太阳能板使用过久后，需要取出太阳能板进行维护保养，此时转动第二把手，通过固定杆穿过活动柱，使得活动柱只能沿着固定杆方向滑动，通过第二螺杆转动带动活动柱移动，使得固定框向上移动，取消对太阳能板的限位，从而对太阳能板进行拆卸，对太阳能板进行维护保养后，再将太阳能板安装到装饰板上，使得太阳能板底端插入定位槽内，然后转动第二把手，通过第二螺杆带动活动柱向下移动，使得固定框向下移动接触太阳能板，从而对太阳能板进行限位，通过上述装置，通过第二把手、第二螺杆、活动柱、固定杆和定位槽，提高了太阳能板安装的稳固性，便于对太阳能板进行的拆卸，从而对太阳能板进行维护保养。

技术特征：

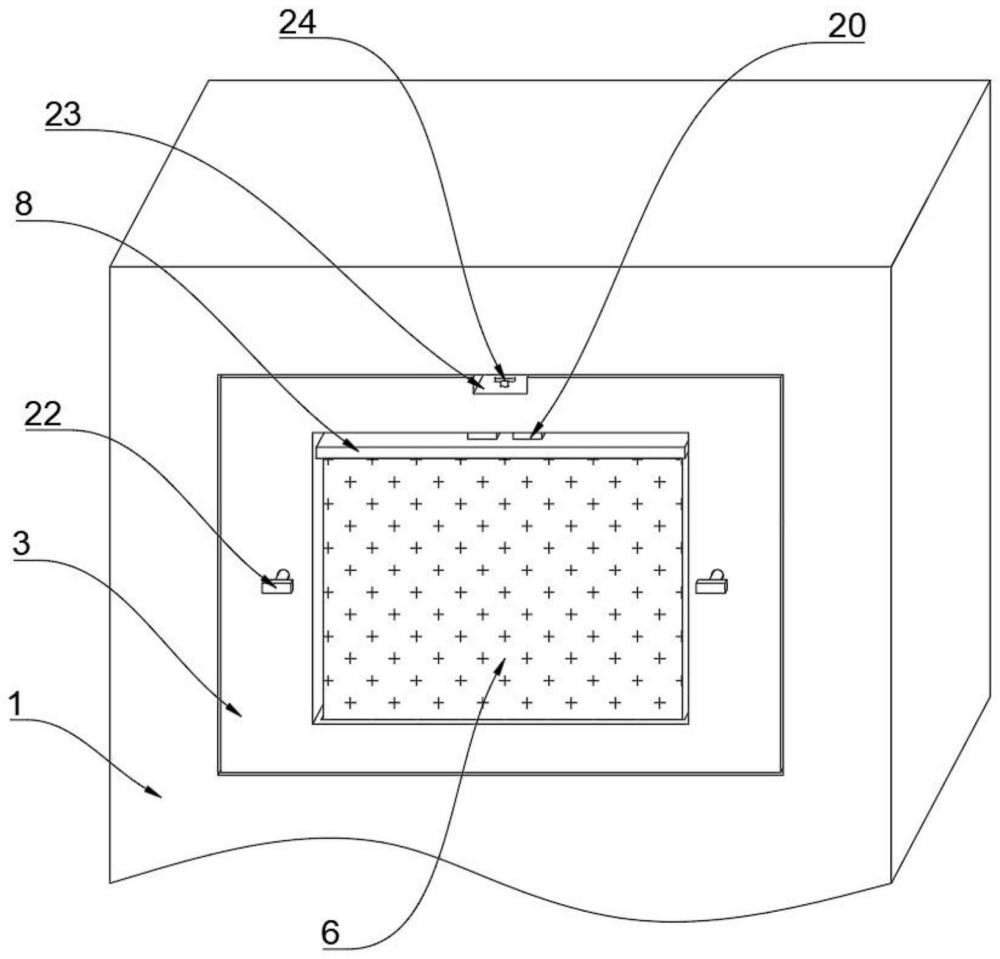

1.一种建筑节能装饰板，包括墙体(1)，其特征在于：所述墙体(1)一侧开设有安装槽(2)，所述安装槽(2)内部设置有装饰板(3)，所述装饰板(3)两侧开设有空腔(4)，所述安装槽(2)两侧开设有固定槽(5)，所述空腔(4)内部一侧设置有移动机构，所述空腔(4)内部设置有固定机构，所述装饰板(3)内部设置有太阳能板(6)，所述装饰板(3)内部开设有定位槽(7)，所述装饰板(3)内部顶端设置有固定框(8)，所述装饰板(3)顶端开设有安装腔(9)，所述安装腔(9)内部设置有限位机构。

2.根据权利要求1所述的一种建筑节能装饰板，其特征在于：所述移动机构包括活动杆(10)、第一齿轮(11)、第一螺杆(12)和第二齿轮(13)，所述空腔(4)一侧通过轴承活动设置有活动杆(10)，所述活动杆(10)一端固定设置有第一齿轮(11)，所述空腔(4)内部通过轴承活动设置有第一螺杆(12)，第一螺杆(12)两侧设置有第二齿轮(13)，所述第一齿轮(11)与第二齿轮(13)相啮合。

3.根据权利要求2所述的一种建筑节能装饰板，其特征在于：所述固定机构包括活动块(14)、限位柱(15)、固定块(16)、限位杆(17)和弹簧(18)，所述第一螺杆(12)两端的螺纹设置相反，所述第一螺杆(12)两端套设有活动块(14)，所述空腔(4)内部穿过活动块(14)固定设置有限位柱(15)，所述空腔(4)一侧设置有固定块(16)，所述空腔(4)内部穿过固定块(16)设置有若干限位杆(17)，所述限位杆(17)一端套设有弹簧(18)，所述固定块(16)一端穿过装饰板(3)设置在固定槽(5)内部。

4.根据权利要求1所述的一种建筑节能装饰板，其特征在于：所述限位机构包括第二螺杆(19)、活动柱(20)和固定杆(21)，所述安装腔(9)内部通过轴承活动设置有第二螺杆(19)，所述第二螺杆(19)一端套设有活动柱(20)，所述活动柱(20)一端穿过装饰板(3)与固定框(8)固定连接，所述安装腔(9)两侧穿过活动柱(20)固定设置有固定杆(21)。

5.根据权利要求2所述的一种建筑节能装饰板，其特征在于：所述活动杆(10)一端穿过装饰板(3)设置在装饰板(3)一侧，所述活动杆(10)一端固定设置有第一把手(22)。

6.根据权利要求4所述的一种建筑节能装饰板，其特征在于：所述装饰板(3)顶端开设有凹槽(23)，所述第二螺杆(19)一端穿过装饰板(3)设置在凹槽(23)内部，所述第二螺杆(19)一端固定设置有第二把手(24)。

7.根据权利要求3所述的一种建筑节能装饰板，其特征在于：所述活动块(14)一端为梯形设置，所述固定块(16)一侧为梯形设置。

技术总结
本技术涉及装饰板技术领域，具体为一种建筑节能装饰板，包括墙体，所述墙体一侧开设有安装槽，所述安装槽内部设置有装饰板，所述装饰板两侧开设有空腔，所述安装槽两侧开设有固定槽，所述空腔内部一侧设置有移动机构，所述空腔内部设置有固定机构，所述装饰板内部设置有太阳能板，所述装饰板内部开设有定位槽，所述装饰板内部顶端设置有固定框，所述装饰板顶端开设有安装腔，所述安装腔内部设置有限位机构。本技术通过第一把手、活动杆、第一齿轮、第二齿轮、第一螺杆、活动块、限位柱、固定块、限位杆、弹簧和固定槽，提高了装饰板安装的稳固性，便于对装饰板进行拆卸。

技术研发人员：周创伟,林亚耿,林名伟,林振林,李少立
受保护的技术使用者：深冶建工（深圳）有限公司
技术研发日：20240124
技术公布日：2024/9/9
