一种新型乳胶漆喷涂装置的制作方法

本技术涉及喷涂设备，特别是一种新型乳胶漆喷涂装置。

背景技术：

1、在室内装修中，乳胶漆一般通过手动用毛刷粉刷方式或者电动喷涂方式均匀覆盖在墙面上、对墙面起到美化效果。手动粉刷乳胶漆存在费时费力且工作效率低下的问题。电动喷涂方式虽然一定程度上提高了工作效率，但是喷涂作业时仍然需要工作人员手持喷头对墙面喷涂，相应的还是会给工作人员带来不便，且和手动方式一样，由于过于接近墙面，挥发的乳胶漆相对容易进入工作人员的呼吸道，对工作人员的健康带来不利影响。

2、我国专利号“201721847202.5”、专利名称“一种乳胶漆涂料喷涂机”的授权专利，其内容记载到“通过在喷涂装置内部设有阻隔板，通过转动旋钮，进而控制阻隔板与喷涂装置内侧之间的距离，进而达到控制涂料喷涂的量，从而降低涂料的浪费，提高施工的工作效率”。结合对比专利内容可见，虽然对比专利实现了其所述的发明目的，但是受到结构所限，和现有本领域其他喷涂设备一样，仍然需要工作人员手持喷头进行作业，所以还是会给工作人员带来不便，并对工作人员健康带来不利影响。

技术实现思路

1、为了克服现有的电动墙面乳胶漆喷涂设备由于结构所限，存在的如背景所述弊端，本实用新型提供了工作人员可在相对远的地方目视操作，设备能在相应电源开关控制作用下，自动对墙面由上至下、由下至上进行旋转喷涂作业，且在乳胶漆量减少到一定程度时能自动提示工作人员添加，由此给工作人员带来了便利，且相应提高了工作效率，并尽可能减少了挥发的乳胶漆颗粒对工作人员健康带来不利影响的一种新型乳胶漆喷涂装置。

2、本实用新型解决其技术问题所采用的技术方案是：

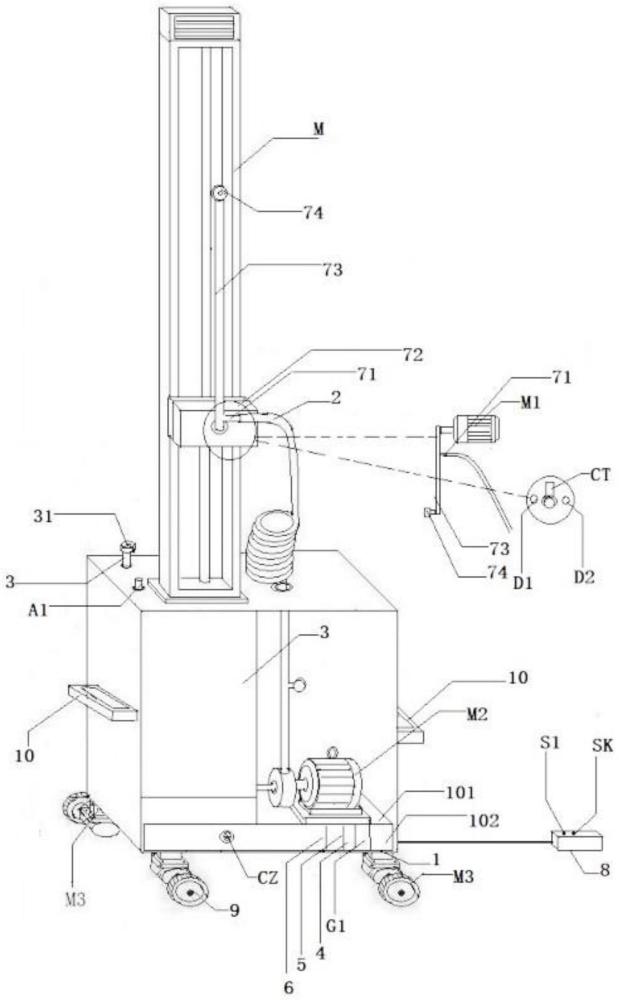

3、一种新型乳胶漆喷涂装置，包括电驱车轮设备、箱体、电动直线滑台、软管、蓄电池、电动乳胶漆泵、乳胶漆罐，其特征在于，还具有压力探测电路、控制电路和液位探测电路、旋转喷涂设备；所述电驱车轮设备有多套，多套电驱车轮设备安装在箱体外下端，电动直线滑台垂直安装在箱体外上端，箱体内下端有元件仓，乳胶漆罐、电动乳胶漆泵分别安装在元件仓上，乳胶漆罐的加液管位于箱体上端外，加液管上端安装有上盖；所述乳胶漆罐的出液管和电动乳胶漆泵的进液管连接，旋转喷涂设备安装在电动直线滑台的滑动块前侧，软管一端和电动乳胶漆泵的出液管连接，软管另一端和旋转喷涂设备的进液管a连接；所述液位探测电路包括光电开关和讯响器，光电开关安装在乳胶漆罐上端，压力探测电路包括压力开关和继电器；所述蓄电池、压力探测电路的继电器、控制电路和液位探测电路的讯响器安装在元件仓内；所述控制电路的电源输出端和电动直线滑台及旋转喷涂设备的电源输入端电性连接，压力探测电路的电源输出端和电动乳胶漆泵的电源输入端电性连接。

4、优选地，所述电驱车轮设备包括电机减速机构和车轮，车轮和电机减速机构的动力输出轴安装在一起。

5、优选地，所述液位探测电路中，光电开关正极电源输出端和讯响器正极电源输入端电性连接，光电开关负极电源输入端和讯响器负极电源输入端电性连接。

6、优选地，所述压力探测电路中，压力开关一端和继电器正极电源输入端连接，压力开关另一端和继电器控制电源输入端连接，电动乳胶漆泵的出液管侧端有开孔，压力开关和螺孔安装在一起。

7、优选地，所述控制电路包括两套电性连接的时控开关、干簧管、继电器和永久磁铁，两套时控开关的电源输入两端和两只继电器正极控制电源输入端、负极控制电源输入端分别连接，两套时控开关的电源输出端和两只继电器的电源输入端分别连接，第一套时控开关的正极电源输出端、第一只继电器其中一个常闭触点端和两只干簧管一端分别连接。

8、优选地，所述旋转喷涂设备包括外壳、电机减速机构a和喷嘴、喷管，喷管一端和喷嘴连接，喷管另一端安装在电机减速机构a的动力输出轴前端，电机减速机构a安装在外壳内，喷管侧端有连接管，连接管另一端和软管另一端连接。

9、优选地，所述控制电路的两只干簧管分别安装在电机减速机构a的壳体前端两侧。

10、与现有本领域技术相比本实用新型的有益效果是：(1)本新型中，工作人员在目视范围内，可在尽可能远离设备的地方进行操作控制，减少了乳胶漆颗粒进入人体呼吸道内的几率，具有更好的安全效果。(2)通过控制电源开关，喷头自动对墙面由上至下、由下至上进行旋转喷涂作业，且在乳胶漆量减少到一定程度时能经讯响器自动提示工作人员添加，给工作人员带来了便利，且相应提高了工作效率。

技术特征：

1.一种新型乳胶漆喷涂装置，包括电驱车轮设备、箱体、电动直线滑台、软管、蓄电池、电动乳胶漆泵、乳胶漆罐，其特征在于，还具有压力探测电路、控制电路和液位探测电路、旋转喷涂设备；所述电驱车轮设备有多套，多套电驱车轮设备安装在箱体外下端，电动直线滑台垂直安装在箱体外上端，箱体内下端有元件仓，乳胶漆罐、电动乳胶漆泵分别安装在元件仓上，乳胶漆罐的加液管位于箱体上端外，加液管上端安装有上盖；所述乳胶漆罐的出液管和电动乳胶漆泵的进液管连接，旋转喷涂设备安装在电动直线滑台的滑动块前侧，软管一端和电动乳胶漆泵的出液管连接，软管另一端和旋转喷涂设备的进液管a连接；所述液位探测电路包括光电开关和讯响器，光电开关安装在乳胶漆罐上端，压力探测电路包括压力开关和继电器；所述蓄电池、压力探测电路的继电器、控制电路和液位探测电路的讯响器安装在元件仓内；所述控制电路的电源输出端和电动直线滑台及旋转喷涂设备的电源输入端电性连接，压力探测电路的电源输出端和电动乳胶漆泵的电源输入端电性连接。

2.根据权利要求1所述的一种新型乳胶漆喷涂装置，其特征在于，电驱车轮设备包括电机减速机构和车轮，车轮和电机减速机构的动力输出轴安装在一起。

3.根据权利要求1所述的一种新型乳胶漆喷涂装置，其特征在于，液位探测电路中，光电开关正极电源输出端和讯响器正极电源输入端电性连接，光电开关负极电源输入端和讯响器负极电源输入端电性连接。

4.根据权利要求1所述的一种新型乳胶漆喷涂装置，其特征在于，压力探测电路中，压力开关一端和继电器正极电源输入端连接，压力开关另一端和继电器控制电源输入端连接，电动乳胶漆泵的出液管侧端有开孔，压力开关和螺孔安装在一起。

5.根据权利要求1所述的一种新型乳胶漆喷涂装置，其特征在于，控制电路包括两套电性连接的时控开关、干簧管、继电器和永久磁铁，两套时控开关的电源输入两端和两只继电器正极控制电源输入端、负极控制电源输入端分别连接，两套时控开关的电源输出端和两只继电器的电源输入端分别连接，第一套时控开关的正极电源输出端、第一只继电器其中一个常闭触点端和两只干簧管一端分别连接。

6.根据权利要求1所述的一种新型乳胶漆喷涂装置，其特征在于，旋转喷涂设备包括外壳、电机减速机构a和喷嘴、喷管，喷管一端和喷嘴连接，喷管另一端安装在电机减速机构a的动力输出轴前端，电机减速机构a安装在外壳内，喷管侧端有连接管，连接管另一端和软管另一端连接。

7.根据权利要求6所述的一种新型乳胶漆喷涂装置，其特征在于，控制电路的两只干簧管分别安装在电机减速机构a的壳体前端两侧。

技术总结
一种新型乳胶漆喷涂装置，包括电驱车轮设备、箱体、电动直线滑台、软管、蓄电池、电动乳胶漆泵、乳胶漆罐，还具有压力探测电路、控制电路和液位探测电路、旋转喷涂设备，电驱车轮设备安装在箱体外下，电动直线滑台安装在箱体外上，乳胶漆罐出液管和乳胶漆泵进液管连接，旋转喷涂设备安装在电动直线滑台滑动块前，软管一端和乳胶漆泵出液管连接，软管另一端和旋转喷涂设备进液管A连接；液位探测电路光电开关安装在乳胶漆罐上，乳胶漆罐、乳胶漆泵、蓄电池、压力探测电路、控制电路和液位探测电路讯响器安装在元件仓内。本新型减少了乳胶漆颗粒进入人体呼吸道内几率，具有更好安全效果，能线控自动喷涂，在乳胶漆量减少到一定程度时提示添加。

技术研发人员：常征
受保护的技术使用者：上海滨洋设计装潢工程有限公司
技术研发日：20240128
技术公布日：2024/11/11
