一种建筑室内装修施工设备的制作方法

本技术涉及建筑室内装修，具体涉及一种建筑室内装修施工设备。

背景技术：

1、建筑室内外装修是指在已有的建筑室内主体上覆盖新的装饰表面，对已有的建筑空间效果的进一步设计，也是对建筑空间不足之处的改进和弥补，使建筑空间满足使用要求、更具个性的一种手段，在建筑室内装修过程中，墙面粉刷是最为基础的一个步骤，而目前建筑室内装修施工的时候一般需要人工对粉刷原料进行搅拌，其搅拌过程十分费力，并且搅拌效果不好，容易出现粉刷浆液中含有结块的情况。

技术实现思路

1、本实用新型提供一种建筑室内装修施工设备，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种建筑室内装修施工设备，包括搅拌桶、底座、驱动装置、活动杆，所述搅拌桶活动连接于底座的上端，所述底座包括有支撑架，所述支撑架顶部的前端活动连接有活动连接轴，所述活动连接轴的一端固定连接有固定块，所述驱动装置包括有驱动电机，所述驱动电机的前端固定连接有圆盘，所述圆盘前端的一侧固定连接有转轴，所述活动杆旋转连接于转轴的外壁，所述活动杆活动连接于固定块的内部，所述活动杆一端的两侧固定连接有搅拌杆。

4、本实用新型技术方案的进一步改进在于：所述活动连接轴和支撑架的顶端通过轴承旋转连接，所述固定块的内部开设有限位槽，所述限位槽和活动杆相适配，所述活动杆滑动连接于限位槽的内部。

5、采用上述技术方案，该方案中的活动杆通过限位槽和固定块之间构成可滑动结构。

6、本实用新型技术方案的进一步改进在于：所述活动杆远离搅拌杆的一端固定连接有限位块，所述限位块的面积大于限位槽的面积。

7、采用上述技术方案，该方案中的限位块可以对活动杆进行限位，防止活动杆滑出限位槽。

8、本实用新型技术方案的进一步改进在于：所述活动杆的内部开设有转槽，所述转槽和转轴相适配，所述活动杆通过转槽和转轴之间构成可旋转结构。

9、本实用新型技术方案的进一步改进在于：所述支撑架的上端固定连接有固定架，所述驱动电机固定连接于固定架的内部，所述圆盘通过联轴器固定连接于驱动电机的输出轴。

10、本实用新型技术方案的进一步改进在于：所述搅拌桶包括有支撑轴，所述支撑轴固定连接于搅拌桶的底部，所述支撑轴通过轴承和底座之间构成可旋转结构。

11、本实用新型技术方案的进一步改进在于：所述支撑轴的外壁固定连接有齿轮，所述底座的上表面固定连接有齿条，所述齿条和齿轮相啮合。

12、采用上述技术方案，该方案中的齿条可带动齿轮带动支撑轴带动搅拌桶转动，进一步对搅拌桶内部的原料进行充分的搅拌，方便工作人员操作，进一步提高了搅拌的工作效率。

13、本实用新型技术方案的进一步改进在于：所述底座的上表面开设有滑槽，所述齿条的底部固定连接有滑轨，所述齿条通过滑轨滑动连接于滑槽的内部，所述齿条的一侧固定连接有推拉杆。

14、采用上述技术方案，该方案中的齿条通过滑轨和滑槽与底座之间构成滑动结构。

15、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

16、1、本实用新型提供一种建筑室内装修施工设备，通过驱动电机带动圆盘带动转轴转动，进而带动活动杆被转轴带动活动，而活动杆活动连接于固定块的内部，因此活动杆可带动搅拌杆在搅拌桶的内部做反复摇摆运动，进而对搅拌桶内部的原料进行充分搅拌，方便工作人员操作，为工作人员提供了便捷性，提高了搅拌的工作效率。

17、2、本实用新型提供一种建筑室内装修施工设备，通过推拉齿条可带动齿轮带动支撑轴带动搅拌桶转动，进一步对搅拌桶内部的原料进行充分的搅拌，方便工作人员操作，进一步提高了搅拌的工作效率。

技术特征：

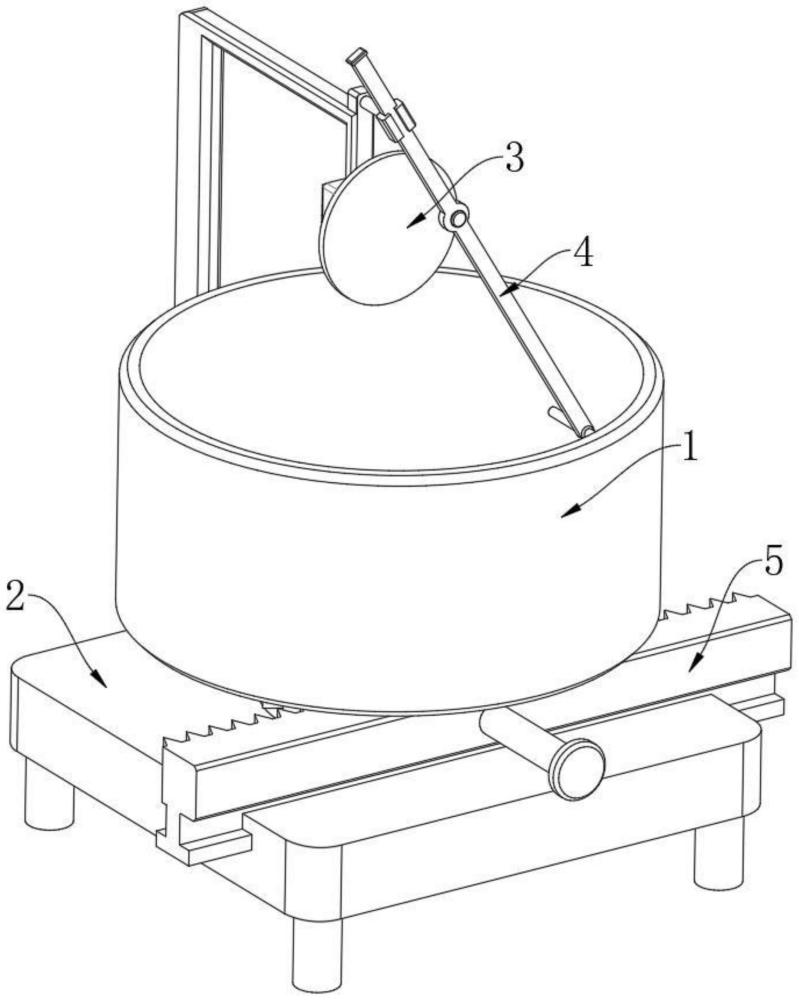

1.一种建筑室内装修施工设备，包括搅拌桶(1)、底座(2)、驱动装置(3)、活动杆(4)，其特征在于：所述搅拌桶(1)活动连接于底座(2)的上端，所述底座(2)包括有支撑架(202)，所述支撑架(202)顶部的前端活动连接有活动连接轴(203)，所述活动连接轴(203)的一端固定连接有固定块(204)，所述驱动装置(3)包括有驱动电机(301)，所述驱动电机(301)的前端固定连接有圆盘(302)，所述圆盘(302)前端的一侧固定连接有转轴(303)，所述活动杆(4)旋转连接于转轴(303)的外壁，所述活动杆(4)活动连接于固定块(204)的内部，所述活动杆(4)一端的两侧固定连接有搅拌杆(402)。

2.根据权利要求1所述的一种建筑室内装修施工设备，其特征在于：所述活动连接轴(203)和支撑架(202)的顶端通过轴承旋转连接，所述固定块(204)的内部开设有限位槽(205)，所述限位槽(205)和活动杆(4)相适配，所述活动杆(4)滑动连接于限位槽(205)的内部。

3.根据权利要求2所述的一种建筑室内装修施工设备，其特征在于：所述活动杆(4)远离搅拌杆(402)的一端固定连接有限位块(403)，所述限位块(403)的面积大于限位槽(205)的面积。

4.根据权利要求1所述的一种建筑室内装修施工设备，其特征在于：所述活动杆(4)的内部开设有转槽(401)，所述转槽(401)和转轴(303)相适配，所述活动杆(4)通过转槽(401)和转轴(303)之间构成可旋转结构。

5.根据权利要求1所述的一种建筑室内装修施工设备，其特征在于：所述支撑架(202)的上端固定连接有固定架(206)，所述驱动电机(301)固定连接于固定架(206)的内部，所述圆盘(302)通过联轴器固定连接于驱动电机(301)的输出轴。

6.根据权利要求1所述的一种建筑室内装修施工设备，其特征在于：所述搅拌桶(1)包括有支撑轴(101)，所述支撑轴(101)固定连接于搅拌桶(1)的底部，所述支撑轴(101)通过轴承和底座(2)之间构成可旋转结构。

7.根据权利要求6所述的一种建筑室内装修施工设备，其特征在于：所述支撑轴(101)的外壁固定连接有齿轮(102)，所述底座(2)的上表面固定连接有齿条(5)，所述齿条(5)和齿轮(102)相啮合。

8.根据权利要求7所述的一种建筑室内装修施工设备，其特征在于：所述底座(2)的上表面开设有滑槽(201)，所述齿条(5)的底部固定连接有滑轨(501)，所述齿条(5)通过滑轨(501)滑动连接于滑槽(201)的内部，所述齿条(5)的一侧固定连接有推拉杆(502)。

技术总结
本技术公开了一种建筑室内装修施工设备，涉及建筑室内装修技术领域，包括搅拌桶、底座、驱动装置、活动杆，所述搅拌桶活动连接于底座的上端，所述底座包括有支撑架，所述支撑架顶部的前端活动连接有活动连接轴，所述活动连接轴的一端固定连接有固定块，所述驱动装置包括有驱动电机，所述驱动电机的前端固定连接有圆盘，所述圆盘前端的一侧固定连接有转轴。本技术通过驱动电机带动圆盘带动转轴转动，进而带动活动杆被转轴带动活动，而活动杆活动连接于固定块的内部，因此活动杆可带动搅拌杆在搅拌桶的内部做反复摇摆运动，进而对搅拌桶内部的原料进行充分搅拌，方便工作人员操作，为工作人员提供了便捷性，提高了搅拌的工作效率。

技术研发人员：杨颜光
受保护的技术使用者：森唯（北京）建筑工程有限公司
技术研发日：20240520
技术公布日：2025/2/5
