一种可防止饺子煮破的锅盖的制作方法

本发明涉及一种锅盖，尤其是一种可防止饺子煮破的锅盖。

背景技术：

饺子是人们喜爱的食物，但饺子特别容易煮破。通常有两种应对措施：调小火力；反复向沸腾的锅内添加冷水。但这两种方法需要人守在锅旁，既耗费时间，又比较繁琐。

技术实现要素：

本发明目的：提出一种可防止饺子煮破的锅盖。

为了实现本发明之目的，拟采用以下的技术方案：在结构上包括：锅盖及活塞组，活塞组上设置有活塞、活塞杆，活塞杆上连接有活塞片，其特征在于：锅盖上设置有环形盛水内腔，锅盖上设置有与环形盛水内腔相连的活塞通道和进水口，进水口上设置有进水盖，活塞组设置在活塞通道内部，活塞通道下部设置有不少于1个的出水孔，且出水孔的直径小于活塞的厚度，活塞通道直径与活塞直径相一致，活塞片直径大于活塞通道直径，活塞通道的长度与活塞组长度相等。

与现有技术相比较，本发明的优点是：可在锅盖内部蓄水，饺子锅沸腾时，取代人工，可自动向锅内添加冷水，防止饺子煮破。

附图说明

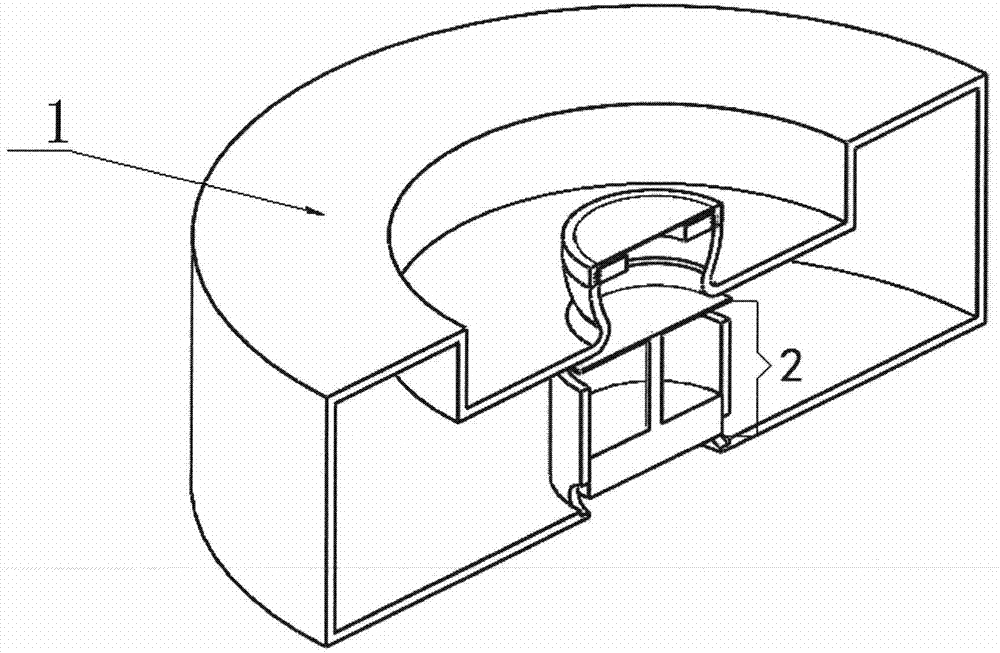

图1为蓄水时锅盖及活塞组效果图；

图2为活塞被顶起，出水孔打开时的效果图；

图3为活塞组效果图；

图4为锅盖效果图；

1：锅盖；1-1：环形盛水内腔；1-2：活塞通道；1-3：出水孔；1-4：进水口；1-5：进水盖；2：活塞组；2-1：活塞；2-2：活塞杆；2-3：活塞片；h：活塞组高度。

具体实施方式

如图1所示，活塞片2-3直径大于活塞通道1-2的直径，防止水进入活塞通道1-2；活塞组高度h与活塞通道1-2的长度相同，使得活塞2-1堵住出水孔1-3，防止水从锅盖流出。

如图2所示，当饺子锅沸腾，锅内气压增大，顶起活塞2-1，环形盛水内腔1-1中的水通过出水孔1-3注入锅内，以达到降温的作用。

图3为活塞组2的效果图。

图4为锅盖1的效果图。

微调活塞2-1或活塞通道1-2的直径，或更改活塞2-1及活塞通道1-2的材料，即可调整活塞2-1与活塞通道1-2之间的摩擦系数，当锅内压强一定时，活塞行程随摩擦系数的不同而变动，即可调整出水量。也可通过改变出水孔1-3的大小或数量，来控制出水量。

综上所述，与现在市场上的普通锅盖相比，本发明既可以作为普通锅盖用，又可以蓄水，并能在锅内水沸腾时时自动注水，防止饺子煮破。本发明可取代人工，根据实际情况自动向锅内添加冷水，防止了饺子煮破。

技术特征：

技术总结
一种可防止饺子煮破的锅盖，在结构上包括：锅盖(1)及活塞组(2)，活塞组(2)上设置有活塞(2-1)、活塞杆(2-2)，活塞杆(2-2)上连接有活塞片(2-3)，其特征在于：锅盖(1)上设置有环形盛水内腔(1-1)，锅盖(1)上设置有与环形盛水内腔(1-1)相连的活塞通道(1-2)和进水口(1-4)，活塞组(2)设置在活塞通道(1-2)内部，活塞通道(1-2)下部设置有不少于1个的出水孔(1-3)，且出水孔(1-3)的直径小于活塞(2-1)的厚度，活塞通道(1-2)直径与活塞(2-1)直径相一致，活塞片(2-3)直径大于活塞通道(1-2)直径，活塞通道(1-2)的长度与活塞组长度(H)相等。本发明既可以作为普通锅盖，又可蓄水，在锅内水沸腾时自动注水，防止饺子煮破。

技术研发人员：丁哲;陈思;胡文超
受保护的技术使用者：丁哲;陈思;胡文超
技术研发日：2016.01.27
技术公布日：2017.08.04
