晾衣架的制作方法

本发明涉及一种晾衣架，属于日常生活用品领域。

背景技术：

在日常生活中，晾衣杆和衣架是分开使用，在日常使用中，只需将衣架挂入晾衣杆即可进行晾晒衣物，但是常规的晾衣杆和衣架在日常使用常常会出现在大风作用下，由于衣架没有固定会使得晾晒的衣物堆叠在一起，也会发生衣架翻转造成衣物折叠不利于衣物快速晾干，同时也会造成衣物掉落，污染衣物使得又需要重新进行清洗增加洗衣成本和浪费时间。

技术实现要素：

本发明所要解决的技术问题是提供一种结构简单，能够有效防止衣物掉落便于快速晾干的晾衣架。

本发明解决其技术问题所采用的技术方案是：晾衣架，包括晾衣杆和衣架，晾衣杆包括杆体和支撑杆，衣架包括挂钩和支架，所述挂钩内侧间隔设置有定位销，杆体上对应设置有定位销孔。

其中，上述装置中所述定位销中心轴线在同一平面内。

其中，上述装置中所述支撑杆和衣架支架为伸缩杆结构。

其中，上述装置中所述衣架支架包括左斜支撑杆、右斜支撑杆和横杆，挂钩设置在左斜支撑杆一端，横杆两端分别与左斜支撑杆和右斜支撑杆铰接，右斜支撑杆另一端与左斜支撑杆挂钩处可拆卸连接。

本发明的有益效果是：本装置结构简单，使用简便。在使用时，需将晾衣杆和衣架配合使用，调节支撑杆的高度，将衣架挂钩挂入杆体上定位销孔可进行晾晒衣物，杆体可采用管状结构，降低了重量，这种结构使得衣架不能发生转动，同时保障衣物在晾晒时，不易发生掉落，采用此类结构能够有效防风，使得在晾晒过程中更加稳定。

附图说明

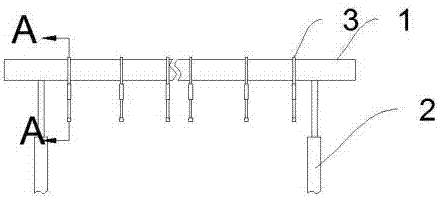

图1为本发明结构示意图；

图2为本发明图1中a-a剖面示意图。

图中标记为：1是杆体，11是定位销孔，2是支撑杆，3是衣架，31是右斜支撑杆，32是左斜支撑杆，33是横杆，34是挂钩，341是定位销。

具体实施方式

下面结合附图和具体实施方式对本发明进一步说明。

如图1和图2所示，本发明的晾衣架，包括晾衣杆和衣架3，晾衣杆包括杆体1和支撑杆2，衣架3包括挂钩34和支架，所述挂钩34内侧间隔设置有定位销341，杆体1上对应设置有定位销孔11。本领域技术人员能够理解的是，上述定位销341的位置应与定位销孔11的位置对应，及衣架3挂上杆体1时，应使得所有定位销341插入定位销孔11内。为了使其衣架3和晾衣杆相对固定，故定位销341的数量应至少为2根，且定位销341应间隔一定距离，可进一步优选定位销341的数量为2至4根。使得定位销341插入定位销孔11后，能够保证衣架3与晾衣杆的位置固定。本发明的晾衣架结构简单，使用简便。在使用时，需将晾衣杆和衣架3配合使用，调节支撑杆2的高度，将衣架3挂钩34挂入杆体1上定位销孔11可进行晾晒衣物，杆体1可优选采用管状结构，节约了成本同时降低了重量，这种结构使得衣架3不能发生转动，同时保障衣物在晾晒时，不易发生掉落，采用此类结构能够有效防风，使得在晾晒过程中更加稳定。

优选的，上述装置中所述定位销341中心轴线在同一平面内。本领域技术人员能够理解的是，定位销341的主要作用是与杆体1上的定位销孔11配合用于固定衣架3，本发明只是进一步优选定位销341中心轴线在同一平面内，这种结构不仅可以可以固定衣架3，同时也使得制作更加简单，同时节约成本。

优选的，上述装置中所述支撑杆2和衣架3支架为伸缩杆结构。本领域技术人员能够理解的是，支撑杆2采用这种结构设计，使用时可以根据需要进行调节晾衣杆的高度，同时在不使用时，便于收纳节省空间，而衣架3支架采用这种结构设计在使用时可以针对不同大小的衣物进行相应的调节，更能保持衣物的形状，不易产生变形，同时折叠后占用空间更小，占用空间更小，同时也便于单独外出使用。

优选的，上述装置中衣架3支架包括左斜支撑杆31、右斜支撑杆31和横杆33，挂钩34设置在左斜支撑杆32一端，横杆33两端分别与左斜支撑杆32和右斜支撑杆31铰接，右斜支撑杆31另一端与左斜支撑杆32挂钩34处可拆卸连接。本领域技术人员能够理解的是，这种结构使得不用时折叠更加方便，只需将右斜支撑杆31从左斜支撑杆32挂钩34处拆下，有序的将右斜支撑杆31、横杆33和左斜支撑杆32折拢即可，使得衣架3占用空间小，便于单独外出携带使用。使用时，将其有序展开即可。

技术特征：

技术总结
本发明涉及一种晾衣架，属于日常生活用品领域。本发明的晾衣架，包括晾衣杆和衣架(3)，晾衣杆包括杆体(1)和支撑杆(2)，衣架(3)包括挂钩(34)和支架，所述挂钩(34)内侧间隔设置有定位销(341)，杆体(1)上对应设置有定位销孔(11)。本结构挂钩内侧的定位销(341)能够与杆体(1)的定位销孔(11)有效接触，能够将衣架(3)固定在杆体(1)上，同时解决了衣物在晾晒过程中被大风吹到一堆导致晾晒不均匀的问题。这种结构能够有效防止了衣架(3)掉离晾衣杆，也可以有效防止在晾晒的过程中，衣架(3)转动使得晾晒的衣物掉落或折叠一起不易于快速晾干等问题。

技术研发人员：马万秀
受保护的技术使用者：马万秀
技术研发日：2017.03.31
技术公布日：2018.10.16
