家用多功核桃夹的制作方法

本发明涉及五金工具技术领域，特别是涉及家用多功核桃夹。

背景技术：

现有的家用多功核桃夹，在挤压易碎的纸皮核桃时，用力过大会将核桃夹碎，夹碎的核桃与核桃皮混合，难以分离，即使分离好了仍然有部分浪费。

技术实现要素：

为了克服上述现有技术的不足，本发明提供了一种挤压核桃方便、省力，可以大面积挤压核桃，并且将核桃很好保留的，能够适应于各种尺寸大小的核桃夹。

本发明所采用的技术方案是：家用多功核桃夹，包括由左夹持部和右夹持部、铰接轴，左夹持部和右夹持部的一端通过铰接轴铰接，另一端为手握部；左夹持部和右夹持部从铰接轴的一端至手握部的一端依次设有联合构成网兜状挤压部、大椭圆形挤压部、小椭圆形挤压部和手握部；

其中：网兜状挤压部整体为网锥形结构，并且网锥形结构的内部设有若干向内的突起，网兜状挤压部包括左网兜部和右网兜部，左网兜部和右网兜部一端通过铰接轴连接，另一端向内收口，并且大椭圆形挤压部连接在左网兜部和右网兜部的内收口结构的中间部位；大椭圆形挤压部、小椭圆形挤压部位于左夹持部和右夹持部相向位置处的分别形成大椭圆挤压结构和小椭圆形挤压结构，大椭圆挤压结构和小椭圆形挤压结构均包括锯齿形结构和刀片状结构；大椭圆形挤压部和小椭圆形挤压部相互连接的两个外侧面之间的其中一侧设有一个向外突出的类椭圆形翘片，另一侧设有沿左夹持部和右夹持部长度方向延伸的可折叠打开的刀片，该可折叠打开的刀片铰接在左夹持部或右夹持部的侧面。

进一步地，可折叠打开的刀片外设有与其形状结构一致的半敞开式保护罩体。

进一步地，可折叠打开的刀片为月牙形结构。

进一步地，网兜状挤压部的左网兜部和右网兜部为相互对应的半锥形结构，并且网状底板，网状底部与其对应的左网兜部或者右网兜部连接成为一体结构。

进一步地，大椭圆形挤压部和小椭圆形挤压部向相部分设有锯齿形结构。

进一步地，大椭圆形挤压部靠近小椭圆形挤压部的位置处的其中一侧设有一对配合的限位衬套，限位衬套内设有弹簧，对应限位衬套的弹簧的另一侧设有冲压柱，该冲压柱可配对地插入限位衬套或者配对地灵活地从限位衬套内拔出。

进一步地，手握部的外侧还设有柔性防滑衬套。

与现有技术相比，本发明的有益效果是：本发明的家用多功核桃夹，使用左夹持部和右夹持部从铰接位置处至自由端依次设置的网兜状挤压部、大椭圆形挤压部、小椭圆形挤压部和手握部，适应于较翠的纸皮核桃、较硬难以打破的夹瓤核桃的挤压打开。同时使用该核桃夹挤压核桃时，易用性强，耐久性也较好。

此外，本发明的大椭圆形挤压部、小椭圆形挤压部位于左夹持部和右夹持部相向位置处的分别形成大椭圆挤压结构和小椭圆形挤压结构，并且均包括锯齿形结构和刀片状结构，大大增强了这两个挤压部的核桃挤压强度，易容性能更好。

附图说明

图1为家用多功核桃夹的一个实施例的结构图；

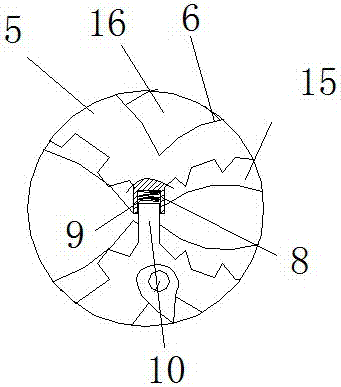

图2为为图1的实施例的a处的详细视图；

图3为图1的实施例的网兜状挤压部的侧视图；

其中：1-左夹持部，2-右夹持部，3-铰接轴，4-网兜状挤压部，41-左网兜部,42-右网兜部,43-网状底板；5-大椭圆形挤压部，6-小椭圆形挤压部，7-手握部，8-限位衬套，9-弹簧，10-冲压柱，11-柔性防滑衬套，12-大椭圆挤压结构，13-小椭圆形挤压结构，14-锯齿形结构，15-刀片状结构，16-类椭圆形翘片，17-可折叠打开的刀片，18-半敞开式保护罩体。

具体实施方式

为了加深对本发明的理解，下面结合附图和实施例对本发明进一步说明，该实施例仅用于解释本发明，并不对本发明的保护范围构成限定。

如图1所示，家用多功核桃夹，包括由左夹持部1和右夹持部2、铰接轴3，左夹持部1和右夹持部2的一端通过铰接轴3铰接，另一端为手握部；左夹持部1和右夹持部2从铰接轴3的一端至手握部的一端依次设有联合构成网兜状挤压部4、大椭圆形挤压部5、小椭圆形挤压部6和手握部7；

其中：如图3所示，网兜状挤压部4整体为网锥形结构，并且网锥形结构的内部设有若干向内的突起，网兜状挤压部4包括左网兜部41和右网兜部42，左网兜部41和右网兜部42一端通过铰接轴3连接，另一端向内收口，并且大椭圆形挤压部5连接在左网兜部41和右网兜部42的内收口结构的中间部位；大椭圆形挤压部5、小椭圆形挤压部6位于左夹持部1和右夹持部2相向位置处的分别形成大椭圆挤压结构12和小椭圆形挤压结构13，大椭圆挤压结构12和小椭圆形挤压结构13均包括锯齿形结构14和刀片状结构15；大椭圆形挤压部5和小椭圆形挤压部6相互连接的两个外侧面之间的其中一侧设有一个向外突出的类椭圆形翘片16，该类椭圆形翘片16可以用来取出未取完的核桃仁，也可以用来开启酒瓶等。另一侧设有沿左夹持部1和右夹持部2长度方向延伸的可折叠打开的刀片17，该可折叠打开的刀片17铰接在左夹持部1或右夹持部2的侧面。

在上述实施例中，可折叠打开的刀片17外设有与其形状结构一致的半敞开式保护罩体18。可以很好地保护使用者不受到伤害，安全性能较好。尤其地，可折叠打开的刀片17设计为月牙形结构结构时，不但可以当作刀片使用，还可以作为沟调结构使用，方便将未碎尽的核桃沟调出来，使用性能更加全面。

在上述实施例中，网兜状挤压部4的左网兜部41和右网兜部42为相互对应的半锥形结构，并且网状底板43，网状底部43与其对应的左网兜部41或者右网兜部42连接成为一体结构，使用更加方便，并且防漏效果更佳。

在上述实施例中，大椭圆形挤压部5和小椭圆形挤压部6向相部分设有锯齿形结构，提高了核桃的挤压速度和核桃表面的受力。

详见图2所示，大椭圆形挤压部5靠近小椭圆形挤压部6的位置处的其中一侧设有一对配合的限位衬套8，限位衬套8内设有弹簧9，对应限位衬套8的弹簧9的另一侧设有冲压柱10，该冲压柱10可配对地插入限位衬套8或者配对地灵活地从限位衬套8内拔出，可以较好地限定核桃夹的挤压点，保证核桃受力的稳定性。

在上述实施例中，手握部7的外侧还设有柔性防滑衬套11，耐压效果好，舒适性强。

本发明的实施例公布的是较佳的实施例，但并不局限于此，本领域的普通技术人员，极易根据上述实施例，领会本发明的精神，并做出不同的引申和变化，但只要不脱离本发明的精神，都在本发明的保护范围内。

技术特征：

技术总结
本发明公开了家用多功核桃夹，包括由左夹持部和右夹持部、铰接轴，左夹持部和右夹持部的一端通过铰接轴铰接，另一端为手握部；左夹持部和右夹持部从铰接轴的一端至手握部的一端依次设有联合构成网兜状挤压部、大椭圆形挤压部、小椭圆形挤压部和手握部；其中：网兜状挤压部整体为网锥形结构，并且网锥形结构的内部设有若干向内的突起，网兜状挤压部包括左网兜部和右网兜部，左网兜部和右网兜部一端通过铰接轴连接。本发明的大椭圆形挤压部、小椭圆形挤压部位于左夹持部和右夹持部相向位置处的分别形成大椭圆挤压结构和小椭圆形挤压结构，并且均包括锯齿形结构和刀片状结构，大大增强了这两个挤压部的核桃挤压强度。

技术研发人员：赵月龙
受保护的技术使用者：句容新禾五金电器有限公司
技术研发日：2017.05.24
技术公布日：2017.09.08
