一种坐便不麻腿的柔性座便器盖子的制作方法

本发明涉及的是“一种坐便不麻腿的柔性座便器盖子”。其用途是安装在家里的座便器上面，是解决中老年人、胖人、有便秘的人在坐便时因时间过长，造成腿脚麻木站不起来的问题。

背景技术：

目前家庭常用的市面上见到的各种座便器盖基本上例似于图1形状，塑料底座板(1)周围一圈是拱形，人大腿骨(5)在偏位点(1-4)、相切点(1-5)处，在人体重力的作用下会发生与拱形底座板之间出现偏位悬空及交叉切割挤压的情况，坐便时间一长会造成腿部血流不畅，两腿麻木站不起来的感觉，究其原因是塑料底座板拱形外圈的宽度太窄，大约都在6厘米左右，与人的大腿宽度相差太大，人体坐便太久就会感到不适。

技术实现要素：

为了改变现有座便器盖子会对人腿产生麻木的技术性难题，本发明解决其技术问题采用的技术方案是：1.塑料底座板、1-1.加强筋、1-2.安装孔、1-3.底座尾、1-4.偏位点、1-5.相切点，2.上盖板、2-1.稳定筋、2-2.上盖尾、2-3.揭盖口，3.软体垫、3-1.图纹凸点、3-2.固定减震圈、3-3.托盖支点，4.固定转动组件、4-1.转轴外壳、4-2.园转轴、4-3.方园转轴、4-4.固定螺丝、4-5.螺帽、4-6.固位滑动板、4-7.固定框，5.人大腿骨。

其特征是：塑料底座板(1)的周围圈板面上设计有多个加强筋(1-1)和多个安装孔(1-2)、后端有底座尾(1-3)，上盖板(2)的上边沿内侧有稳定筋(2-1)和下边沿向外伸出的上盖尾(2-2)、在上边沿右上侧设计有揭盖口(2-3)，软体垫(3)上表面两边有图纹凸点(3-1)和前端托盖支点(3-3)、反面有固定减震圈(3-2)，固定转动组件(4)的正面一侧设计有转轴外壳(4-1)、在转轴外壳的内部两头装入园转轴(4-2)和方园转轴(4-3)、在固定转动组件的下面两头有两只固定螺丝(4-4)和螺帽(4-5)、在底部内侧两头分别有固位滑动板(4-6)、中间有一固定框(4-7)。

工作原理是：塑料底座板(1)上面的加强筋(1-1)起加固底板的作用，安装孔(1-2)是连接软体垫(3)的，底座尾(1-3)是起转动作用。上盖板(2)是起护盖作用，稳定筋(2-1)放平时落在托盖支点(3-3)上面起到上下盖不错位的作用，上盖尾(2-2)起转动作用，揭盖口(2-3)作开盖用。软体垫(3)装在塑料底座板(1)上面作坐垫用，图纹凸点(3-1)起防滑装饰作用，减震圈(3-2)与软体垫是同体，同时浇铸成形的，穿过安装孔(1-2)固定到塑料底座板(1)上，既起着与底盖板的连接固定作用，也起着底盖板与座便器表面接触时的缓冲降噪作用，托盖支点(3-3)起支撑上盖板(2)的作用。固定转动组件(4)是起对塑料底座板(1)、上盖板(2)的固定及转动作用，固位滑动板(4-6)是起调整固定螺丝(4-4)的左右前后距离作用，固定框(4-7)是定位园转轴(4-2)和方园转轴(4-3)不能来回串动和装入取出的作用，固定螺丝(4-4)、螺帽(4-5)是将座便器盖子整体固定到座便器上的作用。

本发明的有益效果是：

1、将塑料底座板(1)的周围圈框宽度加宽，再添加多个加强筋，使得底座板既结实又牢固，不易断裂承载力强，寿命长久。

2、在塑料底座板(1)上面增加了软体垫(3)，人体坐在上面感觉到舒适，也不会产生血流不畅的麻腿问题。

3、软体垫(3)是采用软体性材料例如：人体硅胶、各种无害橡胶、海绵、皮革、等制成，与人体接触有柔软的感觉，还可以做成多种款式、多种颜色，根据不同季节的需要，不同人员喜好随时可以更换。图1与图2两种设计对比其有益效果是显而易见的。

附图说明

下面结合附图和实施例对本发明作进一步说明：

图1是人们常用现有的座便器盖子轴测图。

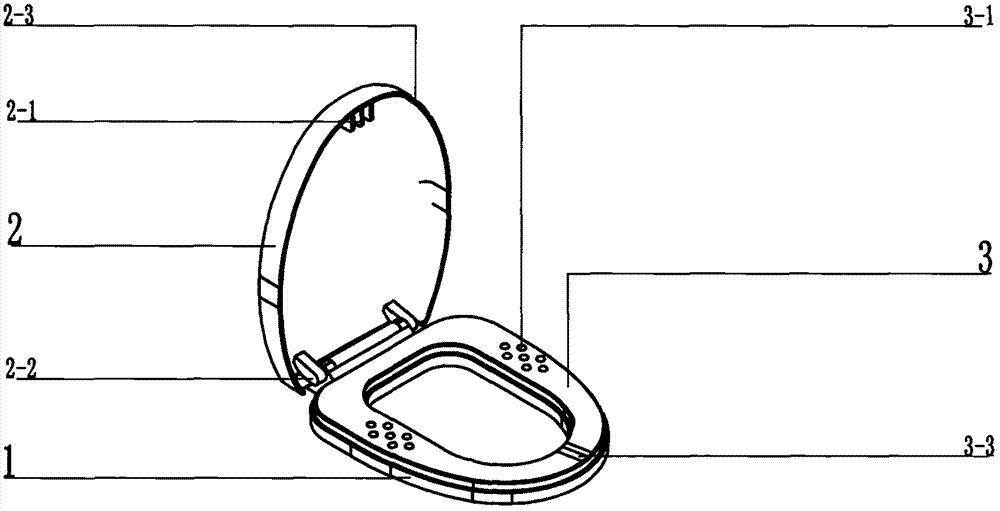

图2是本发明柔性座便器盖子的整体轴测图。

图3是柔性座便器盖子底座板展示图。

图4是软体垫(3)反面展示图。

图5是固定转动组件(4)的主视图。

图6是固定转动组件(4)的轴测图。

图7是固定转动组件(4)的反面示意图。

附图中：1.塑料底座板、1-1.加强筋、1-2.安装孔、1-3.底座尾、1-4.偏位点、1-5.相切点，2.上盖板、2-1.稳定筋、2-2.上盖尾、2-3.揭盖口，3.软体垫、3-1.图纹凸点、3-2.固定减震圈、3-3.托盖支点，4.固定转动组件、4-1.转轴外壳、4-2.园转轴、4-3.方园转轴、4-4.固定螺丝、4-5.螺帽、4-6.固位滑动板、4-7.固定框，5.人大腿骨。

具体实施方式

塑料底座板(1)的周围圈板面上设计有多个加强筋(1-1)和多个安装孔(1-2)、后端有底座尾(1-3)，上盖板(2)的上边沿内侧有稳定筋(2-1)和下边沿向外伸出的上盖尾(2-2)、在上边沿右上侧设计有揭盖口(2-3)，软体垫(3)上表面两边有图纹凸点(3-1)和前端托盖支点(3-3)、反面有固定减震圈(3-2)，固定转动组件(4)的正面一侧设计有转轴外壳(4-1)、在转轴外壳的内部两头装入园转轴(4-2)和方园转轴(4-3)、在固定转动组件的下面两头有两只固定螺丝(4-4)和螺帽(4-5)、在底部内侧两头分别有固位滑动板(4-6)、中间有一固定框(4-7)。

组装时将上盖板(2)通过上盖尾(2-2)和塑料底座板(1)通过底座尾(1-3)共同套在园转轴(4-2)和方园转轴(4-3)的两头，相互转动灵活即可，不用时上盖板放平，覆盖在塑料底盖板(1)的上面，稳定筋(2-1)落在托盖支点(3-3)上面，起到对上盖支撑和保护，揭盖口(2-3)掀盖时用右手食指伸进盖口轻轻抬起即可。软体垫(3)通过减震圈(3-2)穿过安装孔(1-2)固定到塑料底座板(1)的下面。

技术特征：

技术总结
一种坐便不麻腿的柔性座便器盖子，是安装在座便器上的，其特征是：塑料底座板(1)的周围圈板面上设计有多个加强筋(1‑1)和多个安装孔(1‑2)、后端有底座尾(1‑3)，上盖板(2)的上边沿内侧有稳定筋(2‑1)和下边沿向外伸出的上盖尾(2‑2)、在上边沿右上侧设计有揭盖口(2‑3)，软体垫(3)上表面两边有图纹凸点(3‑1)和前端托盖支点(3‑3)、反面有固定减震圈(3‑2)，固定转动组件(4)的正面一侧设计有转轴外壳(4‑1)、在转轴外壳的内部两头装入园转轴(4‑2)和方园转轴(4‑3)、在固定转动组件的下面两头有两只固定螺丝(4‑4)和螺帽(4‑5)、在底部内侧两头分别有固位滑动板(4‑6)、中间有一固定框(4‑7)。

技术研发人员：刘品华
受保护的技术使用者：盐城市威隆管夹制造有限公司
技术研发日：2017.05.21
技术公布日：2017.08.18
