一种电子香炉的制作方法

本发明涉及一种香炉，特别涉及一种电子香炉。

背景技术：

香炉，对华人来说，是最熟悉不过了。它不但是佛寺中的佛门法物，也是华人家庭中必备的供具。中华民族文化开发得很早，古时候的人，就常以焚香木熏居室以除臭秽，所以古人读书弹琴，喜欢先焚一炉香，可以净杂念而使精神集中。重视钦水思源，慎终追远是中国人的美德，所以自古以来，华人都拜天地神祗，祭祖先；上香表示敬意，是祭拜仪式中的一个主要项目，香炉就派上用场了。香炉在华人社会历史久远，本来只供焚香用，后来被爱好古物的人收藏，成了人们玩赏的古董和艺术品了。而现在我们日常使用的香炉仅包含炉体，操作方式上完全手动，依靠位于炉体上的调温变阻器，通过数码管显示设定温度，而用户不能时刻了解到炉体实际燃烧温度，不能监测炉体电池当前电量，不能为用户提供状态报警信息，不能远距离操控。这对于使用者来说，及其不方便。

技术实现要素：

本发明要解决的技术问题是克服现有技术的缺陷，提供一种电子香炉。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种电子香炉，包括本体，以及所述本体上设有炉盖、炉耳、显示屏、蜂鸣器和底座，所述本体上顶部活动连接所述炉盖，所述炉盖表面设有若干个通风孔，所述本体与所述炉盖连接处设有卡槽，所述卡槽上活动连接滤网，所述卡槽外壁上设有温度传感器、重力传感器和电网，所述温度传感器和所述电网电连接温度控制仪，所述温度传感器、所述重力传感器和定时器电信连接微处理器输入端，所述微处理器输出端电信连接控制器，所述控制器输出端电连接所述温度控制仪、电网、所述显示屏和所述蜂鸣器，所述本体两侧对称设有所述炉耳，所述本体底部设有所述底座，所述底座内部设有电池，所述底座底部设有若干个所述炉脚、电源开关和充电插口。

作为本发明的一种优选技术方案，所述充电插口电连接所述电池，所述电池电连接所述显示屏、所述蜂鸣器、所述温度传感器、所述温度控制仪、所述重力传感器、所述电网、所述定时器、所述微处理器、所述控制器。

作为本发明的一种优选技术方案，所述炉脚不少于4个。

作为本发明的一种优选技术方案，所述温度传感器不少于10个。

作为本发明的一种优选技术方案，所述通风孔不少于10个。

作为本发明的一种优选技术方案，所述温度控制仪、所述定时器、所述微处理器和所述控制器均设置在所述显示屏内。

本发明所达到的有益效果是：本发明的一种电子香炉，结构简单，操作方便，成本低，可以自由拆卸滤网，清洗卡槽，卡槽外壁设置电网，提供温度来燃烧香，并利用温度控制仪控制温度，且设置温度传感器一旦温度达到某一值后，通过微处理器处理，并由控制器控制，避免发生不必要的危险，安全可靠，重力传感器感受到香炉中无香料时，蜂鸣器报警，且电源断电，最大限度的延长电子香炉的使用寿命。而且这些操作无需使用者亲自操作，只要打开电源，电子香炉独立操作，及其方便可靠。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明一种电子香炉结构示意图；

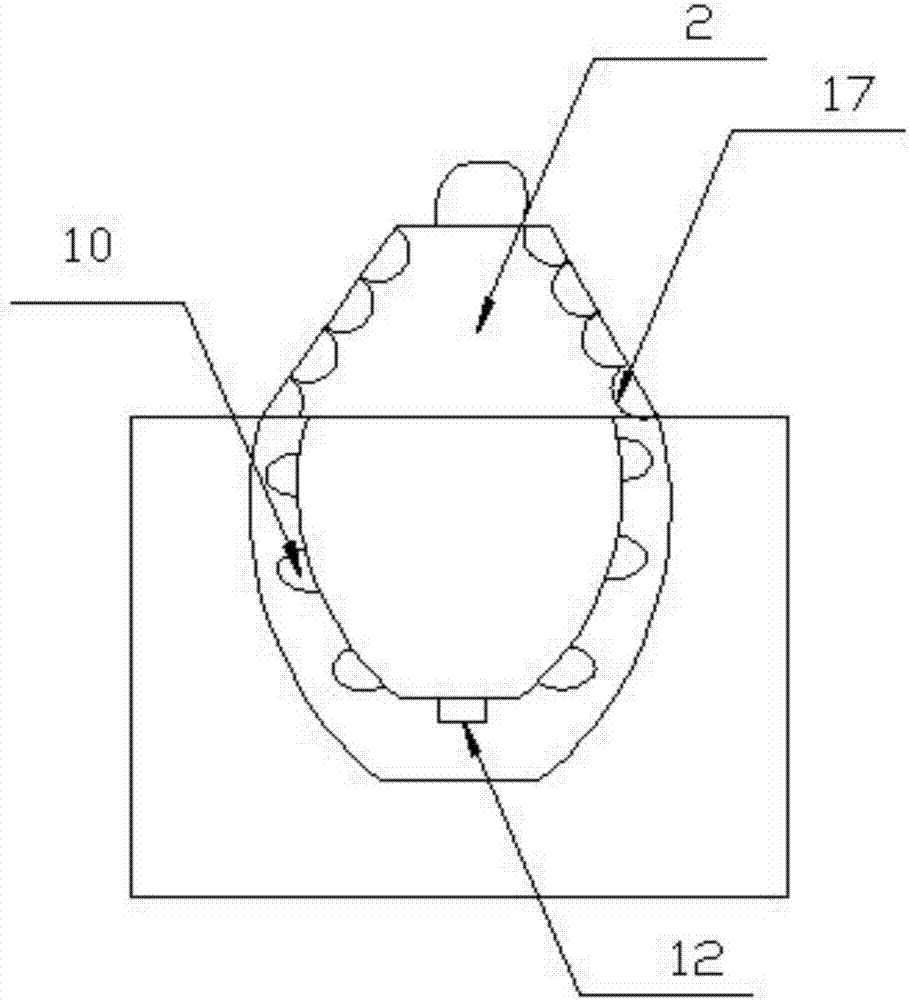

图2是本发明一种电子香炉炉盖平面结构示意图；

图3是本发明一种电子香炉底座底部平面结构示意图；

图中：1、本体；2、炉盖；3、炉耳；4、底座；5、炉脚；6、显示屏；7、蜂鸣器；8、卡槽；9、滤网；10、温度传感器；11、温度控制仪；12、重力传感器；13、电网；14、定时器；15、微处理器；16、控制器；17、通风孔；18、电源开关；19、电池；20、充电插口。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例

如图1-3所示，一种电子香炉，包括本体1，以及所述本体2上设有炉盖2、炉耳3、显示屏6、蜂鸣器7和底座4，所述本体1上顶部活动连接所述炉盖2，所述炉盖2表面设有若干个通风孔17，所述本体1与所述炉盖2连接处设有卡槽8，所述卡槽8上活动连接滤网9，所述卡槽8外壁上设有温度传感器10、重力传感器11和电网13，所述温度传感器10和所述电网13电连接温度控制仪11，所述温度传感器10、所述重力传感器12和定时器14电信连接微处理器15输入端，所述微处理器15输出端电信连接控制器16，所述控制器16输出端电连接所述温度控制仪11、电网13、所述显示屏6和所述蜂鸣器7，所述本体1两侧对称设有所述炉耳3，所述本体1底部设有所述底座4，所述底座4内部设有电池19，所述底座4底部设有若干个所述炉脚5、电源开关18和充电插口20。

进一步地，所述充电插口20电连接所述电池19，所述电池19电连接所述显示屏6、所述蜂鸣器7、所述温度传感器10、所述温度控制仪11、所述重力传感器12、所述电网13、所述定时器14、所述微处理器15、所述控制器16，所述炉脚5不少于4个，所述温度传感器10不少于10个，所述通风孔17不少于10个，所述温度控制仪11、所述定时器14、所述微处理器15和所述控制器16均设置在所述显示屏6内。

具体的，本发明的一种电子香炉，结构简单，操作方便，成本低，可以自由拆卸滤网，清洗卡槽，卡槽外壁设置电网，提供温度来燃烧香，并利用温度控制仪控制温度，且设置温度传感器一旦温度达到某一值后，通过微处理器处理，并由控制器控制，避免发生不必要的危险，安全可靠，重力传感器感受到香炉中无香料时，蜂鸣器报警，且电源断电，最大限度的延长电子香炉的使用寿命。而且这些操作无需使用者亲自操作，只要打开电源，电子香炉独立操作，及其方便可靠。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及一种电子香炉，包括本体，以及本体上设有炉盖、炉耳、显示屏、蜂鸣器和底座，本体上顶部活动连接炉盖，炉盖表面设有若干个通风孔，本体与炉盖连接处设有卡槽，卡槽上活动连接滤网，卡槽外壁上设有温度传感器、重力传感器和电网，温度传感器和电网电连接温度控制仪，温度传感器、重力传感器和定时器电信连接微处理器输入端，微处理器输出端电信连接控制器，控制器输出端电连接温度控制仪、电网、显示屏和蜂鸣器，本体两侧对称设有炉耳，本体底部设有底座，底座内部设有电池，底座底部设有若干个炉脚、电源开关和充电插口。本发明的一种电子香炉，结构简单，操作方便，成本低，可独立操作，及其方便、安全可靠。

技术研发人员：郭林华
受保护的技术使用者：郭林华
技术研发日：2017.07.03
技术公布日：2017.09.01
