一种自带刷子的杯子的制作方法

本发明属于杯子技术领域，特别是涉及一种自带刷子的杯子。

背景技术：

目前市面上的水杯没有自带刷子等装置，而刷子对于杯子这种需经常清洗的容器来说十分重要，尤其对于杯口较为窄小的容器来说，想要方便清洗杯底就不容易。当在户外使用水杯时，清洗就成了更大的问题。本发明主要针对以上问题进行改善，利用可向内弯折的杯子把手作为360度清洗杯子的刷子。尤其适合户外使用及杯口较小的杯子等使用。

技术实现要素：

本发明的目的在于提供一种自带刷子的杯子，利用可弯折的把手作为刷子可以任意深入杯底进行清洗，适合用于外出携带，清洗便捷，实用性强。

为实现上述目的，本发明采用的技术方案是：一种自带刷子的杯子，包括有杯体和把手，把手上端与杯体口部固定连接，把手下端通过环形磁铁一与设在杯体下部的磁铁二相连；所述的环形磁铁一环内部分的把手上设有刷子头；把手的下端与磁铁二处断开后可弯折伸入杯体内。

所述的把手由中部的分割线处分为把手上半段和把手下半段。

所述的把手上半段为硬质材质，能支撑杯子的重量，保障抓握方便；把手下半段采用软材质。

所述的材质分割线可以将把手分割成两种不同材质。

所述的刷子头可以通过环状磁铁与杯子本身设有的磁性磁贴相互贴合，可以保障刷头的卫生问题，以及把手的整体性。

杯子把手由材质分割线分割成较硬材质的把手上半段和较软材质的把手下半段。所述的把手上半段的硬度为了满足把手基本的抓握杯子的称重能力，且能轻松弯折整体进入杯中清洁。所述的把手下半段的软质材质是方便刷头360度全面清洁杯底及四周。

本发明的有益效果是：

由于本发明采用了具有弯折特性的杯子把手作为清洁的刷子，由于本发明的把手上根部设有易弯折部位；且杯子把手上半部分质感稍硬，方便抓握杯子；杯子把手下半段材质稍软，方便全方位清洗杯子底部；杯子把手最下部设有刷子头；刷头部分设有环状磁铁；杯子下部设有带磁性磁贴。方便弯折的把手随时深入杯底进行清洗，不仅省去找工具清理杯子的时间还方便随时对杯子进行清洁。对于杯子本身来说更适合小杯口不易清理的杯型，对于使用场景来说，不仅随时方便清洁，也使杯子更适合户外外出使用。

附图说明

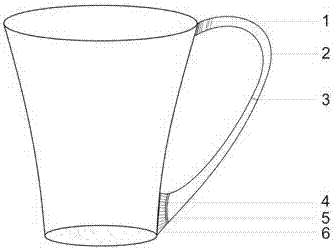

图1为本发明的结构示意图。

图2为本发明的使用状态示意图。

具体实施方式

下面结合附图对本发明的结构原理和工作原理作进一步详述。

参见图1、2，一种自带刷子的杯子，包括有杯体1和把手2，其特征在于，把手2上端与杯体1口部固定连接，把手2下端通过环形磁铁一5与设在杯体1下部的磁铁二6相连；所述的环形磁铁一5环内部分的把手上设有刷子头4；把手2的下端与磁铁二处断开后可弯折伸入杯体内。

所述的把手2由中部的分割线3处分为把手上半段和把手下半段。

所述的把手上半段为硬质材质，能支撑杯子的重量，保障抓握方便；把手下半段采用软材质。

所述的材质分割线3可以将把手分割成两种不同材质。

所述的刷子头4可以通过环状磁铁5与杯子本身设有的磁性磁贴6相互贴合，可以保障刷头的卫生问题，以及把手的整体性。

杯子把手由材质分割线分割成较硬材质的把手上半段和较软材质的把手下半段。所述的把手上半段的硬度为了满足把手基本的抓握杯子的称重能力，且能轻松弯折整体进入杯中清洁。所述的把手下半段的软质材质是方便刷头360度全面清洁杯底及四周

本发明的工作原理是：利用弯折的自带刷头的杯子把手，随时深入杯底进行全面清洁。

技术特征：

技术总结
一种自带刷子的杯子，包括有杯体和把手，把手上端与杯体口部固定连接，把手下端通过环形磁铁一与设在杯体下部的磁铁二相连；所述的环形磁铁一环内部分的把手上设有刷子头；把手的下端与磁铁二处断开后可弯折伸入杯体内；利用弯折的自带刷头的杯子把手，随时深入杯底进行全面清洁；具有适合用于外出携带，清洗便捷，实用性强的特点。

技术研发人员：贺雪梅;吴玥璇
受保护的技术使用者：陕西科技大学
技术研发日：2017.08.04
技术公布日：2017.10.10
