一种新型节水型拖把的制作方法

本实用新型涉及拖把技术领域，尤其涉及一种新型节水型拖把。

背景技术：

拖把，又称墩地抹布，指擦洗地面的长柄清洁工具，亦泛指长柄清洁工具。拖把应源于抹布。最传统的拖把，将一束布条捆扎在一个长木杆的一端就成了。简单，价廉。工作头由抹布块变成了一束布条，具有较强的去污能力。拖把应源于抹布。当需被清洁的地面为泥土时，人们恐怕只是想将其扫净，未必就想将其擦净。随着生产力的进步，生活环境的改变，需被清洁的地面也由泥土变为光洁的木板、石板时，擦洗的需要就产生了。

然后现有的拖把在使用的过程中涮洗不是很方便，且用水量大，并且用过的水不能够实现重复使用。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型节水型拖把。

为了实现上述目的，本实用新型采用了如下技术方案：一种新型节水型拖把，包括拖把杆、拉架、拉杆、固定架、夹紧辊和吸水海绵，所述拖把杆的底部固定有固定架，所述固定架的端部对称转动连接有多个夹紧辊，且夹紧辊之间固定有吸水海绵，所述吸水海绵位于固定架腔体内部的端部转动连接有一对拉杆，且一对拉杆的另一端与拉架的中部转动连接，所述拉架的端部与拖把杆外壁转动连接，所述拖把杆的外壁位于拉架的下部通过一对连接架与拖把杆下部的水槽转动连接，所述拖把杆靠近顶端的外壁嵌入安装有气囊，所述气囊的一侧自上而下依次连通有排水嘴和进水嘴，且气囊的内部对应排水嘴和进水嘴所在位置处分别嵌入安装有第二单向阀和第一单向阀，所述进水嘴的外部套设有与水槽连通的吸水管，所述排水嘴的通过出水管与位于固定架外壁中心位置处的出水嘴连通，且出水嘴与固定架为一体式结构。

作为上述技术方案的进一步描述：

所述水槽的中部设置有过滤网架。

作为上述技术方案的进一步描述：

所述水槽的两侧对称转动连接有定向轮。

作为上述技术方案的进一步描述：

所述水槽的底部中线位置处固定有万向轮。

作为上述技术方案的进一步描述：

所述过滤网架的内部填充有活性炭颗粒。

本实用新型中，首先，在拖把杆的外壁通过一对连接架与水槽进行连接，且水槽的两侧转动连接有定向轮，在水槽的底部转动连接与万向轮，这样用户在拖地的过程中通过水槽能够及时的对拖把进行涮洗，提高拖地效率；其次，在拖把杆的外壁嵌入安装有气囊，通过气囊连接的吸水管和出水管，将水槽中的水通过出水嘴向外进行喷射，这样通过喷洒的方式能够降低水的过度使用，起到节约用水的目的；最后，在水槽的内部设置有过滤网架将水槽一分为二，这样涮洗拖把在一侧，吸水管取水在另一侧，将水净化使用，提高水的利用率。

附图说明

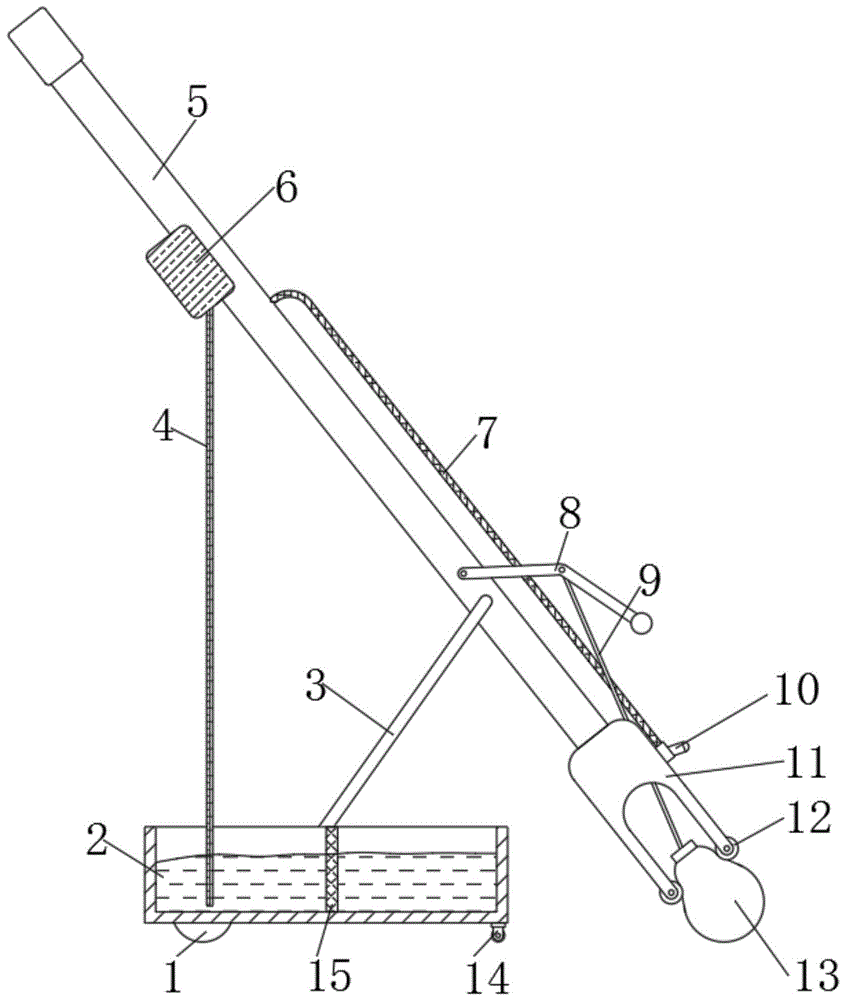

图1为本实用新型提出的一种新型节水型拖把的结构示意图；

图2为本实用新型气囊的结构示意图；

图3为本实用新型水槽的结构示意图。

图例说明：

1-定向轮、2-水槽、3-连接架、4-吸水管、5-拖把杆、6-气囊、61-第一单向阀、62-进水嘴、63-排水嘴、64-第二单向阀、7-出水管、8-拉架、9-拉杆、10-出水嘴、11-固定架、12-夹紧辊、13-吸水海绵、14-万向轮、15-过滤网架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种新型节水型拖把，包括拖把杆5、拉架8、拉杆9、固定架11、夹紧辊12和吸水海绵13，拖把杆5的底部固定有固定架11，固定架11的端部对称转动连接有多个夹紧辊12，且夹紧辊12之间固定有吸水海绵13，吸水海绵13位于固定架11腔体内部的端部转动连接有一对拉杆9，且一对拉杆9的另一端与拉架8的中部转动连接，拉架8的端部与拖把杆5外壁转动连接，拖把杆5的外壁位于拉架8的下部通过一对连接架3与拖把杆5下部的水槽2转动连接，拖把杆5靠近顶端的外壁嵌入安装有气囊6，气囊6的一侧自上而下依次连通有排水嘴63和进水嘴62，且气囊6的内部对应排水嘴63和进水嘴62所在位置处分别嵌入安装有第二单向阀64和第一单向阀61，进水嘴62的外部套设有与水槽2连通的吸水管4，排水嘴63的通过出水管7与位于固定架11外壁中心位置处的出水嘴10连通，且出水嘴10与固定架11为一体式结构。

水槽2的中部设置有过滤网架15，水槽2的两侧对称转动连接有定向轮1，水槽2的底部中线位置处固定有万向轮14，过滤网架15的内部填充有活性炭颗粒。

第一单向阀61是用来控制进水嘴63能够将水引入到气囊6的内部，而不能够将水从第一单向阀61排向进水嘴63，而第二单向阀64是用来控制气囊6内部水通过排水嘴63向外进行排放，而外部的气体和液体不能通过排水嘴63进入到气囊6的内部。

工作原理：使用时，将水槽2中注入一定的水，之后将吸水管4放入到水槽2中，然后用户通过按压气囊6利用第一单向阀61和第二单向阀64将水槽2中的水通过出水嘴10向外进行喷射，之后通过吸水海绵13对喷射区域进行擦洗，擦洗到一定的程度后，用户通过提拉拉架8，利用夹紧辊12将吸水海绵13内的液体挤压到水槽2的一侧，然后通过过滤网架15将污水进行净化，使得吸水管4的一侧为清水，便于出水嘴10持续喷射清水。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种新型节水型拖把，包括拖把杆(5)、拉架(8)、拉杆(9)、固定架(11)、夹紧辊(12)和吸水海绵(13)，所述拖把杆(5)的底部固定有固定架(11)，所述固定架(11)的端部对称转动连接有多个夹紧辊(12)，且夹紧辊(12)之间固定有吸水海绵(13)，所述吸水海绵(13)位于固定架(11)腔体内部的端部转动连接有一对拉杆(9)，且一对拉杆(9)的另一端与拉架(8)的中部转动连接，所述拉架(8)的端部与拖把杆(5)外壁转动连接，其特征在于，所述拖把杆(5)的外壁位于拉架(8)的下部通过一对连接架(3)与拖把杆(5)下部的水槽(2)转动连接，所述拖把杆(5)靠近顶端的外壁嵌入安装有气囊(6)，所述气囊(6)的一侧自上而下依次连通有排水嘴(63)和进水嘴(62)，且气囊(6)的内部对应排水嘴(63)和进水嘴(62)所在位置处分别嵌入安装有第二单向阀(64)和第一单向阀(61)，所述进水嘴(62)的外部套设有与水槽(2)连通的吸水管(4)，所述排水嘴(63)的通过出水管(7)与位于固定架(11)外壁中心位置处的出水嘴(10)连通，且出水嘴(10)与固定架(11)为一体式结构。

2.根据权利要求1所述的一种新型节水型拖把，其特征在于，所述水槽(2)的中部设置有过滤网架(15)。

3.根据权利要求1所述的一种新型节水型拖把，其特征在于，所述水槽(2)的两侧对称转动连接有定向轮(1)。

4.根据权利要求1所述的一种新型节水型拖把，其特征在于，所述水槽(2)的底部中线位置处固定有万向轮(14)。

5.根据权利要求2所述的一种新型节水型拖把，其特征在于，所述过滤网架(15)的内部填充有活性炭颗粒。

技术总结
本实用新型公开了一种新型节水型拖把，包括拖把杆、拉架、拉杆、固定架、夹紧辊和吸水海绵，所述拖把杆的底部固定有固定架，所述固定架的端部对称转动连接有多个夹紧辊，且夹紧辊之间固定有吸水海绵，所述吸水海绵位于固定架腔体内部的端部转动连接有一对拉杆，且一对拉杆的另一端与拉架的中部转动连接，所述拉架的端部与拖把杆外壁转动连接。本实用新型中，在拖把杆的外壁通过一对连接架与水槽进行连接，且水槽的两侧转动连接有定向轮，在水槽的底部转动连接与万向轮，这样用户在拖地的过程中通过水槽能够及时的对拖把进行涮洗，提高拖地效率。

技术研发人员：任无;史晓莉
受保护的技术使用者：成都尚智恒达科技有限公司
技术研发日：2018.06.08
技术公布日：2020.11.27
