本实用新型涉及去污笔技术领域,具体领域为静电式去污笔。
背景技术:
随着我国社会经济水平的快速发展,人们对生活品质的要求越来越高。生活品质的提高与科技发展之间的差距就会给人们带来很多困扰。其中最令人困扰的事情之一是衣物弄上油污。油污清洗起来非常困难,传统的清洗方法有:水洗,需要人工使劲地揉搓,并要将整件衣物浸泡在水中,洗完后还需一段时间晾干;机油清洗,机油可与油污相融,但由于机油易燃,易发生危险,且气味难闻;一些化学洗涤剂,洗衣物的时候不仅伤手还会影响衣服的色泽、舒适度,且有些洗涤剂还会污染环境。
技术实现要素:
本实用新型的目的在于提供静电式去污笔,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:静电式去污笔,包括去污笔,所述去污笔的内腔底部等距离间隔排列有正极棒和负极棒,所述去污笔的内部且在正极棒与负极棒的上方对称设有负极板,所述去污笔的内部且在负极板的上方设有正极板,所述去污笔的内部且在正极板的上方设有阳极氧化蜂窝板,所述去污笔的上端螺纹连接有气囊吸油器,所述去污笔的外侧壁上嵌装有控制开关和电池盒,所述电池盒的内部设有电池,所述电池的正极接线柱与控制开关的正极接线柱电性连接,所述电池的负极接线柱与控制开关的负极接线柱电性连接,所述控制开关的正极接线柱分别与正极棒、正极板和阳极氧化蜂窝板电性连接,所述控制开关的负极接线柱分别与负极棒和负极板电性连接。
优选的,所述正极棒为铜棒,所述负极棒为碳棒,所述正极板和负极板均为铜板,所述阳极氧化蜂窝板为铝板。
优选的,所述电池为两个3v的纽扣电池串联组成。
优选的,所述去污笔分为笔体和笔头,所述笔体和笔头之间螺纹连接。
优选的,所述笔头的侧壁上卡接有笔盖。
优选的,所述气囊吸油器具体为一种吸锡器,手动按压式吸锡器,按压驱动。
优选的,所述正极棒和负极棒的上部外侧均包裹有绝缘套。
与现有技术相比,本实用新型的有益效果是:只需清洗染上油污的部分即可,不用将整件衣服弄湿,也无需长时间揉搓;安全,电解的电压产生不了电火花,不会点燃衣物;电解电压去油污是将油污从衣服上分离开来,不会伤手也不会影响衣服的色泽和舒适度,解放双手,省时省力,巧妙利用电场,打破传统清洗方法,将很难清洗的油污以更方便、快捷的方法清理掉,清洗时不需要将整件衣物浸泡在水中,只需将笔头接触油渍进行清洗,清洗后不留痕迹,清洗的很彻底,且清洗完就可以穿在身上,本发明体积小、便于携带,且低碳环保,不仅能源是清洁能源,产物也不会影响环境。可以应对一些染到油污的突发情况。
附图说明

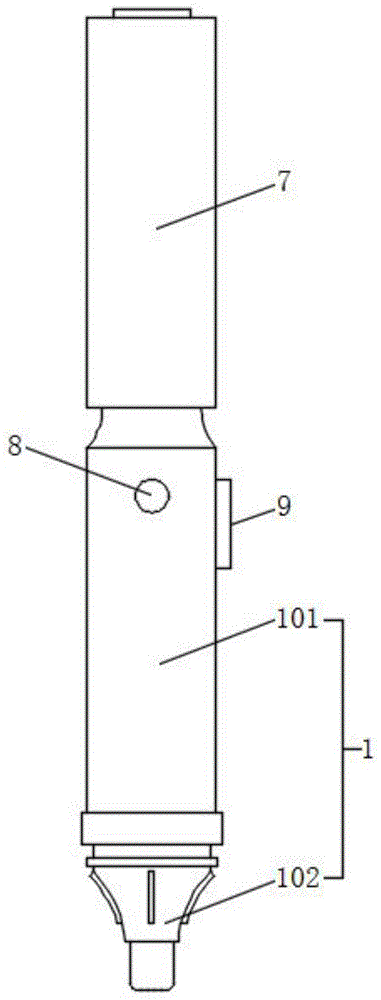

图1为本实用新型的结构示意图;
图2为本实用新型的剖视结构示意图;
图3为图2中的a部放大图;
图4为本实用新型与笔盖结合的结构示意图。
图中:1-去污笔、101-笔体、102-笔头、2-正极棒、3-负极棒、4-负极板、5-正极板、6-阳极氧化蜂窝板、7-气囊吸油器、8-控制开关、9-电池盒、10-笔盖。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,本实用新型提供一种技术方案:静电式去污笔,包括去污笔1,去污笔的内腔底部等距离间隔排列有正极棒2和负极棒3,正极棒和负极棒均固定安装在去污笔的内腔,正极棒和负极棒的上端均具有接线柱,去污笔的内部且在正极棒与负极棒的上方对称设有负极板4,负极板固定安装在去污笔的内腔,负极板上具有接线柱,去污笔的内部且在负极板的上方设有正极板5,正极板固定安装在去污笔的内腔,正极板上具有接线柱,去污笔的内部且在正极板的上方设有阳极氧化蜂窝板6,阳极氧化蜂窝板上分布有若干竖直的蜂窝通孔,正极板固定安装在去污笔的内部,正极板上具有接线柱,去污笔的上端螺纹连接有气囊吸油器7,气囊吸油器可将阳极氧化蜂窝板上吸附的油渍吸进出,去污笔的外侧壁上嵌装有控制开关8和电池盒9,控制开关与电池盒均固定安装在去污笔的外侧壁上,电池盒的内部设有电池,电池的正极接线柱与控制开关的正极接线柱电性连接,电池的负极接线柱与控制开关的负极接线柱电性连接,控制开关的正极接线柱分别与正极棒、正极板和阳极氧化蜂窝板电性连接,控制开关的负极接线柱分别与负极棒和负极板电性连接,控制开关控制电池为正极棒、负极棒、正极板、负极板和阳极氧化板供电。
具体而言,所述正极棒为铜棒,所述负极棒为碳棒,所述正极板和负极板均为铜板,所述阳极氧化蜂窝板为铝板。
具体而言,所述电池为两个3v的纽扣电池串联组成。
具体而言,所述去污笔分为笔体101和笔头102,所述笔体和笔头之间螺纹连接。
具体而言,所述笔头的侧壁上卡接有笔盖10,在不使用时可将笔盖与去污扣合,保护正极棒和负极棒。
具体而言,所述气囊吸油器具体为一种吸锡器。
具体而言,所述正极棒和负极棒的上部外侧均包裹有绝缘套。
工作原理:本实用新型中在油污上涂抹少许盐水,在正极棒和负极棒的作用下油污电离成r/-c-阳离子与水电离的氢氧根结合成一种醇,利用醇的挥发性,等醇挥发即可去除,油污电离出的r-coo-阴离子进入加速电场;油污离子经过加速电场获得初速度,为以后吸附在极板上提供条件;获得初速度的离子在极板区电场力的作用下吸附到正极板上,蜂窝状以增大接触面积,提高效率;后置有气囊吸油器,前面工作完成后,按下气囊吸油器按钮,将油吸入气囊吸油器中。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
1.静电式去污笔,其特征在于:包括去污笔(1),所述去污笔(1)的内腔底部等距离间隔排列有正极棒(2)和负极棒(3),所述去污笔(1)的内部且在正极棒(2)与负极棒(3)的上方对称设有负极板(4),所述去污笔(1)的内部且在负极板(4)的上方设有正极板(5),所述去污笔(1)的内部且在正极板(5)的上方设有阳极氧化蜂窝板(6),所述去污笔(1)的上端螺纹连接有气囊吸油器(7),所述去污笔(1)的外侧壁上嵌装有控制开关(8)和电池盒(9),所述电池盒(9)的内部设有电池,所述电池的正极接线柱与控制开关(8)的正极接线柱电性连接,所述电池的负极接线柱与控制开关(8)的负极接线柱电性连接,所述控制开关(8)的正极接线柱分别与正极棒(2)、正极板(5)和阳极氧化蜂窝板(6)电性连接,所述控制开关(8)的负极接线柱分别与负极棒(3)和负极板(4)电性连接。
2.根据权利要求1所述的静电式去污笔,其特征在于:所述正极棒(2)为铜棒,所述负极棒(3)为碳棒,所述正极板(5)和负极板(4)均为铜板,所述阳极氧化蜂窝板(6)为铝板。
3.根据权利要求1所述的静电式去污笔,其特征在于:所述电池为两个3v的纽扣电池串联组成。
4.根据权利要求1所述的静电式去污笔,其特征在于:所述去污笔(1)分为笔体(101)和笔头(102),所述笔体(101)和笔头(102)之间螺纹连接。
5.根据权利要求4所述的静电式去污笔,其特征在于:所述笔头(102)的侧壁上卡接有笔盖(10)。
6.根据权利要求1所述的静电式去污笔,其特征在于:所述气囊吸油器(7)具体为一种吸锡器。
7.根据权利要求1所述的静电式去污笔,其特征在于:所述正极棒(2)和负极棒(3)的上部外侧均包裹有绝缘套。
