新能源窗帘的制作方法

本发明属于窗帘技术领域，具体涉及新能源窗帘。

背景技术：

窗帘是由布、麻、纱、铝片、木片、金属材料等制作的，具有遮阳隔热和调节室内光线的功能，窗帘的控制方式为手动和电动，电动窗帘是通过点击驱动无线对窗帘的操控方式，有些电动窗帘是由太阳能板供电，太阳能板是利用太阳光直接发电，是一种清洁能源，能起到节省电费的作用。

现有的窗帘在使用时，窗帘在卷绕筒的收卷过程中，窗帘容易卷偏，窗帘卷起时发生跑偏，导致收卷效果不好，给操作者造成使用感受不好，影响美观的问题，为此我们提出新能源窗帘。

技术实现要素：

本发明的目的在于提供新能源窗帘，以解决上述背景技术中提出的现有的窗帘在使用时，窗帘在卷绕筒的收卷过程中，窗帘容易卷偏，窗帘卷起时发生跑偏，导致收卷效果不好，给操作者造成使用感受不好，影响美观的问题。

为实现上述目的，本发明提供如下技术方案：新能源窗帘，包括横杆和窗帘主体，所述横杆的两端均设置有安装架，所述安装架的下表面设置有供所述窗帘主体限位的限位机构，所述限位机构包括安装条和安装块，所述安装块的侧面设置有限位块，所述限位块的内部开设有限位槽，所述窗帘主体可穿过所述限位槽的内部，所述安装块的内部分别开设有两组活动槽和供所述安装条的端部嵌入的嵌入槽，所述活动槽的内部设置有插块，所述安装条的内部开设有供所述插块的端部嵌入的插槽，所述插块的侧面设置有拉杆，且所述拉杆的端部穿过所述安装块并延伸至所述安装块的表面外部，所述拉杆的外部套设有弹簧。

优选的，所述限位槽的内部设置有海绵条，且所述海绵条位于所述限位槽和所述窗帘主体之间。

优选的，所述安装架的侧面分别设置有第一安装座和第二安装座，所述第一安装座和所述第二安装座之间设置有卷绕筒。

优选的，所述卷绕筒的外部可缠绕所述窗帘主体，所述卷绕筒的内部设置有电机。

优选的，所述第二安装座的下表面设置有导线，所述导线的端部设置有太阳能板。

优选的，所述窗帘主体的下表面设置有横条。

与现有技术相比，本发明的有益效果是：

(1)本发明通过设计的限位机构，便于对窗帘主体进行限位，方便卷绕筒进行收卷，避免了窗帘主体在卷绕筒的收卷过程中，窗帘主体容易卷偏，窗帘主体卷起时发生跑偏的问题，设计简单，提高了收卷效果。

(2)本发明通过海绵条、窗帘主体和限位槽相结合，便于在收卷限位过程中窗帘主体在限位块上来回摩擦，时间久了导致窗帘主体容易磨损的情况，提高了窗帘主体的使用寿命，实用性显著。

附图说明

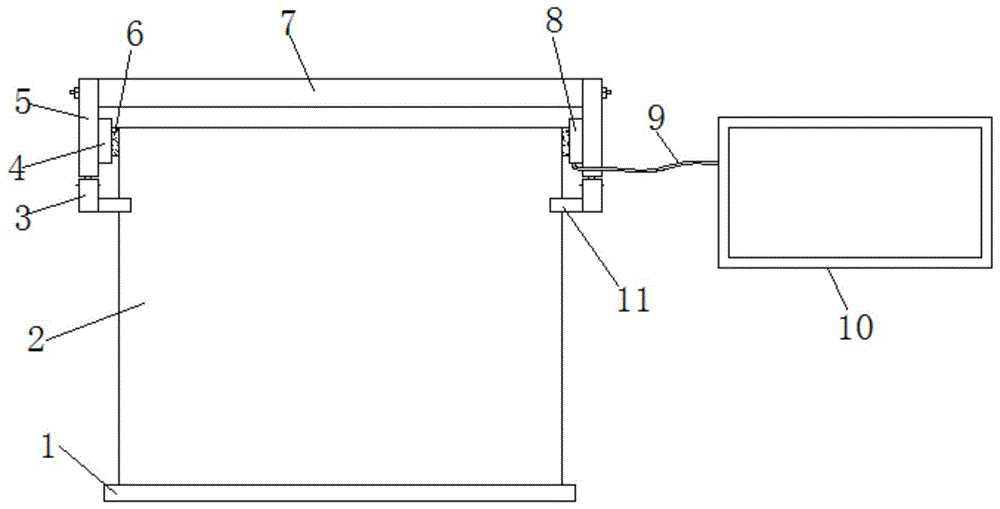

图1为本发明的结构示意图；

图2为本发明的限位机构结构示意图；

图3为本发明的安装块和安装条局部剖视图；

图4为本发明的图3中a部放大图；

图5为本发明的限位块俯视结构示意图；

图中：1、横条；2、窗帘主体；3、安装块；4、第一安装座；5、安装架；6、卷绕筒；7、横杆；8、第二安装座；9、导线；10、太阳能板；11、限位块；12、拉杆；13、活动槽；14、弹簧；15、插块；16、安装条；17、嵌入槽；18、插槽；19、海绵条；20、限位槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-图5，本发明提供一种技术方案：新能源窗帘，包括横杆7和窗帘主体2，横杆7的两端均设置有安装架5，安装架5的下表面设置有供窗帘主体2限位的限位机构，限位机构包括安装条16和安装块3，安装块3的侧面设置有限位块11，限位块11的内部开设有限位槽20，窗帘主体2可穿过限位槽20的内部，安装块3的内部分别开设有两组活动槽13和供安装条16的端部嵌入的嵌入槽17，活动槽13的内部设置有插块15，安装条16的内部开设有供插块15的端部嵌入的插槽18，插块15的侧面设置有拉杆12，且拉杆12的端部穿过安装块3并延伸至安装块3的表面外部，拉杆12的外部套设有弹簧14，本发明通过设计的限位机构，便于对窗帘主体2进行限位，方便卷绕筒6进行收卷，避免了窗帘主体2在卷绕筒6的收卷过程中，窗帘主体2容易卷偏，窗帘主体2卷起时发生跑偏的问题，设计简单，提高了收卷效果。

本实施例中，优选的，限位槽20的内部设置有海绵条19，且海绵条19位于限位槽20和窗帘主体2之间，本发明通过海绵条19、窗帘主体2和限位槽20相结合，便于在收卷限位过程中窗帘主体2在限位块11上来回摩擦，时间久了导致窗帘主体2容易磨损的情况，提高了窗帘主体2的使用寿命，实用性显著。

本实施例中，优选的，安装架5的侧面分别设置有第一安装座4和第二安装座8，第一安装座4和第二安装座8之间设置有卷绕筒6。

本实施例中，优选的，卷绕筒6的外部可缠绕窗帘主体2，卷绕筒6的内部设置有电机。

本实施例中，优选的，第二安装座8的下表面设置有导线9，导线9的端部设置有太阳能板10，太阳能板10可以发电。

本实施例中，优选的，窗帘主体2的下表面设置有横条1。

本发明的工作原理及使用流程：

本发明在使用的时候，先握住拉杆12向外侧移动，带动插块15跟着向外侧移动，这时弹簧14受到插块15的挤压开始压缩，当拉杆12向外侧移动到合适位置后停止移动，这时将安装块3放在安装条16的下表面，并让窗帘主体2穿过限位槽20这时让嵌入槽17与安装条16的端部相吻合，然后向上移动安装块3，这时安装条16的端部便嵌入到嵌入槽17的内部，然后放开拉杆12，此时弹簧14回伸，推动插块15向内侧移动，随后插块15的端部便嵌入到插槽18的内部，这时便可固定安装块3，即可对窗帘主体2进行限位，便于对窗帘主体2进行限位，方便卷绕筒6进行收卷，避免了窗帘主体2在卷绕筒6的收卷过程中，窗帘主体2容易卷偏，窗帘主体2卷起时发生跑偏的问题，设计简单，提高了收卷效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

1.新能源窗帘，包括横杆(7)和窗帘主体(2)，其特征在于：所述横杆(7)的两端均设置有安装架(5)，所述安装架(5)的下表面设置有供所述窗帘主体(2)限位的限位机构，所述限位机构包括安装条(16)和安装块(3)，所述安装块(3)的侧面设置有限位块(11)，所述限位块(11)的内部开设有限位槽(20)，所述窗帘主体(2)可穿过所述限位槽(20)的内部，所述安装块(3)的内部分别开设有两组活动槽(13)和供所述安装条(16)的端部嵌入的嵌入槽(17)，所述活动槽(13)的内部设置有插块(15)，所述安装条(16)的内部开设有供所述插块(15)的端部嵌入的插槽(18)，所述插块(15)的侧面设置有拉杆(12)，且所述拉杆(12)的端部穿过所述安装块(3)并延伸至所述安装块(3)的表面外部，所述拉杆(12)的外部套设有弹簧(14)。

2.根据权利要求1所述的新能源窗帘，其特征在于：所述限位槽(20)的内部设置有海绵条(19)，且所述海绵条(19)位于所述限位槽(20)和所述窗帘主体(2)之间。

3.根据权利要求1所述的新能源窗帘，其特征在于：所述安装架(5)的侧面分别设置有第一安装座(4)和第二安装座(8)，所述第一安装座(4)和所述第二安装座(8)之间设置有卷绕筒(6)。

4.根据权利要求3所述的新能源窗帘，其特征在于：所述卷绕筒(6)的外部可缠绕所述窗帘主体(2)，所述卷绕筒(6)的内部设置有电机。

5.根据权利要求3所述的新能源窗帘，其特征在于：所述第二安装座(8)的下表面设置有导线(9)，所述导线(9)的端部设置有太阳能板(10)。

6.根据权利要求4所述的新能源窗帘，其特征在于：所述窗帘主体(2)的下表面设置有横条(1)。

技术总结
本发明公开了新能源窗帘，包括横杆和窗帘主体，所述横杆的两端均设置有安装架，所述安装架的下表面设置有供所述窗帘主体限位的限位机构，所述限位机构包括安装条和安装块，所述安装块的侧面设置有限位块，所述限位块的内部开设有限位槽，所述窗帘主体可穿过所述限位槽的内部，所述安装块的内部分别开设有两组活动槽和供所述安装条的端部嵌入的嵌入槽；本发明通过设计的限位机构，便于对窗帘主体进行限位，方便卷绕筒进行收卷，避免了窗帘主体在卷绕筒的收卷过程中，窗帘主体容易卷偏，窗帘主体卷起时发生跑偏的问题，设计简单，提高了收卷效果。

技术研发人员：不公告发明人
受保护的技术使用者：杭州星柏新能源科技有限公司
技术研发日：2019.12.25
技术公布日：2020.04.17
