一种花盆栽培植物销售用展示装置的制作方法

本实用新型涉及花盆栽培植物技术领域，具体为一种花盆栽培植物销售用展示装置。

背景技术：

花盆栽培植物即为盆栽，盆栽定义是指栽在盆里的，有生命的植物总称，盆栽必须是活体植物。

目前现有的花盆栽培植物销售用展示装置还存在一些问题：结构比较单一，一般是将花盆直接放置在展示装置上，没有进行固定，稳定性差，同时展示装置也是固定不动的，展示效果差，降低销售量，另外现有的展示装置没有洒水机构，不方便对花盆统一洒水。

技术实现要素：

本实用新型的目的在于提供一种花盆栽培植物销售用展示装置，方便将花盆固定在展示架上，便于对花盆栽培植物进行展示，方便在同一地点对不同花盆栽培植物进行展示，增加展示效果，有助于销量，便对花盆栽培植物进行统一洒水，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种花盆栽培植物销售用展示装置，包括固定底座，所述固定底座的顶部焊接有支撑框，所述支撑框的一侧焊接有支撑板，所述支撑板的上表面安装有伺服电机，所述伺服电机的输出轴通过联轴器传动连接有转轴，所述转轴的两端均转动设置在支撑框内，所述转轴的圆周上焊接有固定板，所述固定板对称焊接在转轴的两端，两端所述固定板之间转动连接有展示架，所述展示架的上表面开设有凹槽，所述凹槽的一侧位于展示架的上表面焊接有定位块，所述定位块上螺纹连接有旋紧螺栓，所述旋紧螺栓的另一端转动连接有压板，所述支撑框的顶部设置有进水漏斗，所述进水漏斗与支撑框的顶部之间焊接有定位杆，所述进水漏斗的底部连通设置有第一水管，所述第一水管上安装有阀门，所述第一水管的另一端通过连通管连接有第二水管，所述第二水管的另一端贯穿支撑框的顶部，且所述第二水管的另一端连通设置有喷头。

所述固定板设置有六组，且六组所述固定板均匀分布在转轴的圆周上。

所述凹槽在每个展示架上均开设有三个，所述喷头位于凹槽的正上方，且所述喷头对应设置有三处。

所述展示架的上表面焊接有限位块，所述限位块焊接在凹槽的一侧。

所述支撑板的下表面对称焊接有支杆，所述支杆的另一端焊接在支撑框上。

所述固定底座为梯形块结构，且所述固定底座的底部四周均安装有自锁万向轮。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过将花盆的底部放入展示架的凹槽内，并通过旋紧旋紧螺栓，使旋紧螺栓推动压板对花盆的一侧进行压紧，从而方便将花盆固定在展示架上，便于对花盆栽培植物进行展示，同时通过伺服电机带动转轴转动，转轴带动固定板转动，从而可以对展示架进行转动，方便在同一地点对不同花盆栽培植物进行展示，增加展示效果，有助于销量，另外通过向进水漏斗内倒水，并通过打开阀门，使水从喷头处喷出，方便对花盆栽培植物进行统一洒水，操作简单。

附图说明

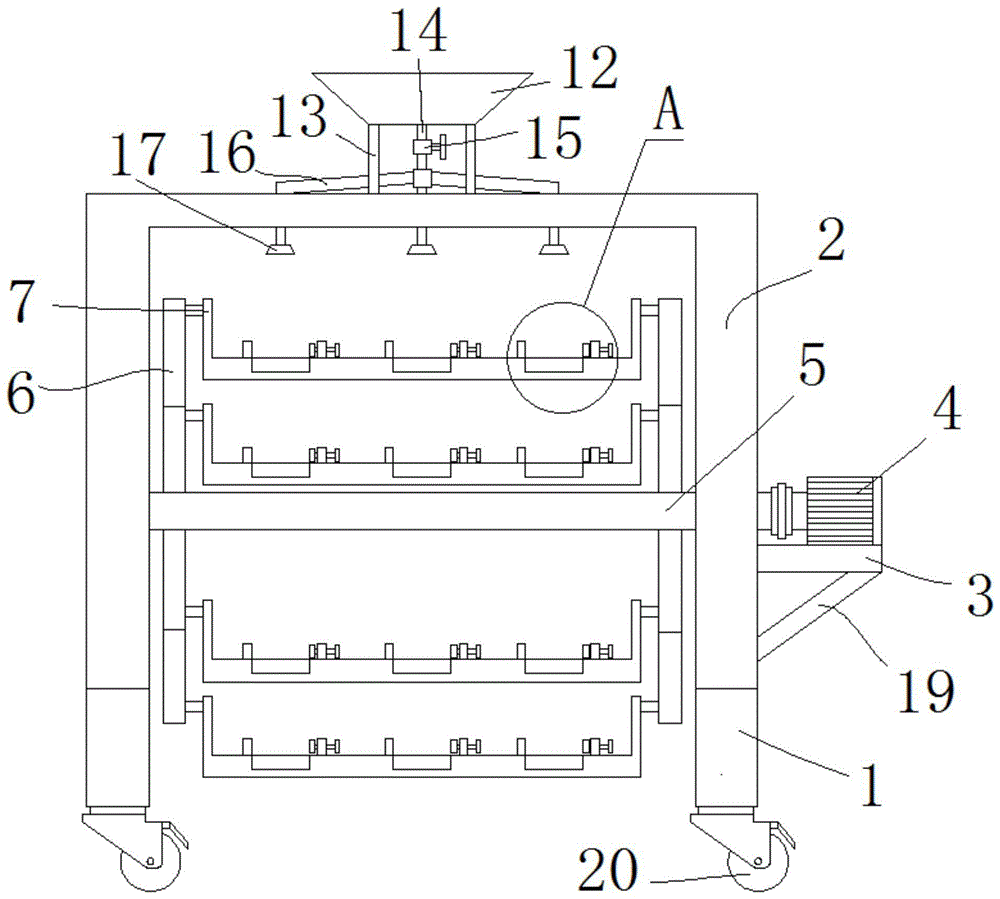

图1为本实用新型的结构示意图；

图2为本实用新型的a处放大图；

图3为本实用新型的右视图。

图中：1、固定底座；2、支撑框；3、支撑板；4、伺服电机；5、转轴；6、固定板；7、展示架；8、凹槽；9、定位块；10、旋紧螺栓；11、压板；12、进水漏斗；13、定位杆；14、第一水管；15、阀门；16、第二水管；17、喷头；18、限位块；19、支杆；20、自锁万向轮。

具体实施方式

下面将结合本实用新型实例中的附图，对本实用新型实例中的技术方案进行清楚、完整地描述。所描述的实例仅仅是本实用新型的一部分实例，而不是全部的实例。基于本实用新型中的实例，本领域其他人员在没有做出创造性改变前提下所获得的所有其他实例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种花盆栽培植物销售用展示装置，包括固定底座1，所述固定底座1的顶部焊接有支撑框2，所述支撑框2的一侧焊接有支撑板3，所述支撑板3的上表面安装有伺服电机4，所述伺服电机4的输出轴通过联轴器传动连接有转轴5，所述转轴5的两端均转动设置在支撑框2内，所述转轴5的圆周上焊接有固定板6，所述固定板6对称焊接在转轴5的两端，两端所述固定板6之间转动连接有展示架7，展示架7的底部总是位于下方，所述展示架7的上表面开设有凹槽8，所述凹槽8的一侧位于展示架7的上表面焊接有定位块9，所述定位块9上螺纹连接有旋紧螺栓10，所述旋紧螺栓10的另一端转动连接有压板11，所述支撑框2的顶部设置有进水漏斗12，所述进水漏斗12与支撑框2的顶部之间焊接有定位杆13，所述进水漏斗12的底部连通设置有第一水管14，所述第一水管14上安装有阀门15，所述第一水管14的另一端通过连通管连接有第二水管16，所述第二水管16的另一端贯穿支撑框2的顶部，且所述第二水管16的另一端连通设置有喷头17。

所述固定板6设置有六组，且六组所述固定板6均匀分布在转轴5的圆周上，不仅能够增加花盆栽培植物展示的数量，而且能够使转轴5保持平衡。

所述凹槽8在每个展示架7上均开设有三个，所述喷头17位于凹槽8的正上方，且所述喷头17对应设置有三处，能够使喷头17对放置在凹槽8内的花盆栽培植物进行洒水，且使水正好喷洒到花盆内。

所述展示架7的上表面焊接有限位块18，所述限位块18焊接在凹槽8的一侧，限位块18能够避免在压板11对花盆进行压紧时，花盆的一侧发生倾倒的情况。

所述支撑板3的下表面对称焊接有支杆19，所述支杆19的另一端焊接在支撑框2上，支杆19能够对支撑板3进行支撑。

所述固定底座1为梯形块结构，且所述固定底座1的底部四周均安装有自锁万向轮20，自锁万向轮20能够方便对装置进行移动。

工作原理：本实用新型通过将花盆的底部放入展示架7的凹槽8内，并通过旋紧旋紧螺栓10，使旋紧螺栓10推动压板11对花盆的一侧进行压紧，从而方便将花盆固定在展示架7上，同时通过启动伺服电机4带动转轴5转动，转轴5带动固定板6转动，从而可以对展示架7进行转动，方便在同一地点对不同花盆栽培植物进行展示，增加展示效果，有助于销量，另外通过向进水漏斗12内倒水，并通过打开阀门15，使水通过第一水管14进入第二水管16再从喷头17处喷出，方便对花盆栽培植物进行统一洒水，操作简单。

尽管已经显示和描述了本实用新型的实例，对于本领域的其他技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种花盆栽培植物销售用展示装置，包括固定底座(1)，其特征在于：所述固定底座(1)的顶部焊接有支撑框(2)，所述支撑框(2)的一侧焊接有支撑板(3)，所述支撑板(3)的上表面安装有伺服电机(4)，所述伺服电机(4)的输出轴通过联轴器传动连接有转轴(5)，所述转轴(5)的两端均转动设置在支撑框(2)内，所述转轴(5)的圆周上焊接有固定板(6)，所述固定板(6)对称焊接在转轴(5)的两端，两端所述固定板(6)之间转动连接有展示架(7)，所述展示架(7)的上表面开设有凹槽(8)，所述凹槽(8)的一侧位于展示架(7)的上表面焊接有定位块(9)，所述定位块(9)上螺纹连接有旋紧螺栓(10)，所述旋紧螺栓(10)的另一端转动连接有压板(11)，所述支撑框(2)的顶部设置有进水漏斗(12)，所述进水漏斗(12)与支撑框(2)的顶部之间焊接有定位杆(13)，所述进水漏斗(12)的底部连通设置有第一水管(14)，所述第一水管(14)上安装有阀门(15)，所述第一水管(14)的另一端通过连通管连接有第二水管(16)，所述第二水管(16)的另一端贯穿支撑框(2)的顶部，且所述第二水管(16)的另一端连通设置有喷头(17)。

2.根据权利要求1所述的一种花盆栽培植物销售用展示装置，其特征在于：所述固定板(6)设置有六组，且六组所述固定板(6)均匀分布在转轴(5)的圆周上。

3.根据权利要求1所述的一种花盆栽培植物销售用展示装置，其特征在于：所述凹槽(8)在每个展示架(7)上均开设有三个，所述喷头(17)位于凹槽(8)的正上方，且所述喷头(17)对应设置有三处。

4.根据权利要求1所述的一种花盆栽培植物销售用展示装置，其特征在于：所述展示架(7)的上表面焊接有限位块(18)，所述限位块(18)焊接在凹槽(8)的一侧。

5.根据权利要求1所述的一种花盆栽培植物销售用展示装置，其特征在于：所述支撑板(3)的下表面对称焊接有支杆(19)，所述支杆(19)的另一端焊接在支撑框(2)上。

6.根据权利要求1所述的一种花盆栽培植物销售用展示装置，其特征在于：所述固定底座(1)为梯形块结构，且所述固定底座(1)的底部四周均安装有自锁万向轮(20)。

技术总结
本实用新型公开了一种花盆栽培植物销售用展示装置，包括固定底座，所述固定底座的顶部焊接有支撑框，所述支撑框的一侧焊接有支撑板，所述支撑板的上表面安装有伺服电机，所述伺服电机的输出轴通过联轴器传动连接有转轴，所述转轴的两端均转动设置在支撑框内，所述转轴的圆周上焊接有固定板，所述固定板对称焊接在转轴的两端，两端所述固定板之间转动连接有展示架，所述展示架的上表面开设有凹槽。本实用新型通过将花盆的底部放入展示架的凹槽内，并通过旋紧旋紧螺栓，使旋紧螺栓推动压板对花盆的一侧进行压紧，从而方便将花盆固定在展示架上，便于对花盆栽培植物进行展示。

技术研发人员：赵玉林
受保护的技术使用者：赵玉林
技术研发日：2019.07.23
技术公布日：2020.05.19
