一种用于渔场鱼竿租赁的自选展示架的制作方法

本实用新型涉及鱼竿租赁设备技术领域，具体为一种用于渔场鱼竿租赁的自选展示架。

背景技术：

随着我国人们生活水平的不断提高，平时生活中的休闲娱乐也越来越受到人们的重视，尤其是钓鱼活动，受到了各个年龄层的喜爱，同时也是户外亲子活动之一，人们钓鱼通常是去相应的渔场，渔场为了满足钓鱼爱好者的需求，都会提供租赁鱼竿的项目，以便吸引消费者，目前渔场租赁鱼竿时都是消费者交付压相应的押金，有工作人员分配，不利消费者自行挑选，同时人多少可能都会导致鱼竿遗失。

技术实现要素：

本实用新型的目的在于提供一种用于渔场鱼竿租赁的自选展示架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于渔场鱼竿租赁的自选展示架，包括安装槽和锁定机构，所述安装槽内部的下端面上设置有支撑块，所述安装槽的上端设置有密封板，所述密封板上端面的四侧均设置有固定杆，所述固定杆的上端设置有支撑板，所述支撑板上设置有若干个放置孔，所述安装槽内部下端面的一侧设置有电源箱，所述锁定机构设置在安装槽的内部，所述锁定机构由真空泵、导风管、固定板和若干个负压管组成，所述安装槽内部的下端面上设置有真空泵，所述电源箱的输出端与真空泵的输入端电性连接，所述真空泵的输出端设置有导风管，所述安装槽内部在真空泵的上端设置有固定板，所述固定板的上端面上设置有若干个负压管，所述负压管上设置有若干个负压孔。

优选的，所述安装槽内部的下端面上在真空泵的两侧均设置有支撑杆，所述支撑杆的上端设置在固定板的下端面上。

优选的，所述密封板上端面上的中心位置设置有固定柱，所述固定柱的上端设置在支撑板的下端面上。

优选的，所述支撑板上在放置孔的内部设置有若干个橡胶凸块。

优选的，所述真空泵的出气端设置在安装槽的下端面上，所述导风管的上端设置在固定板的上端面上。

优选的，所述负压管的上端设置在密封板的上端面上，所述负压管的内侧壁上设置有海绵层。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置有锁定机构，锁定机构设置在安装槽的内部，锁定机构由真空泵、导风管、固定板和若干个负压管组成，通过锁定机构的作用，可以形成负压将鱼竿吸附在装置内部，对鱼竿进行锁定，防止当游客较多时出现鱼竿遗失的情况，更加符合实际情况的需求；

2、本实用新型通过在密封板上端面的四侧均设置有固定杆，固定杆的上端设置有支撑板，支撑板上设置有若干个放置孔，可以整齐合理地放置一定数量鱼竿，方便客户的自行挑选，在一定程度上提高客户的体验感。

附图说明

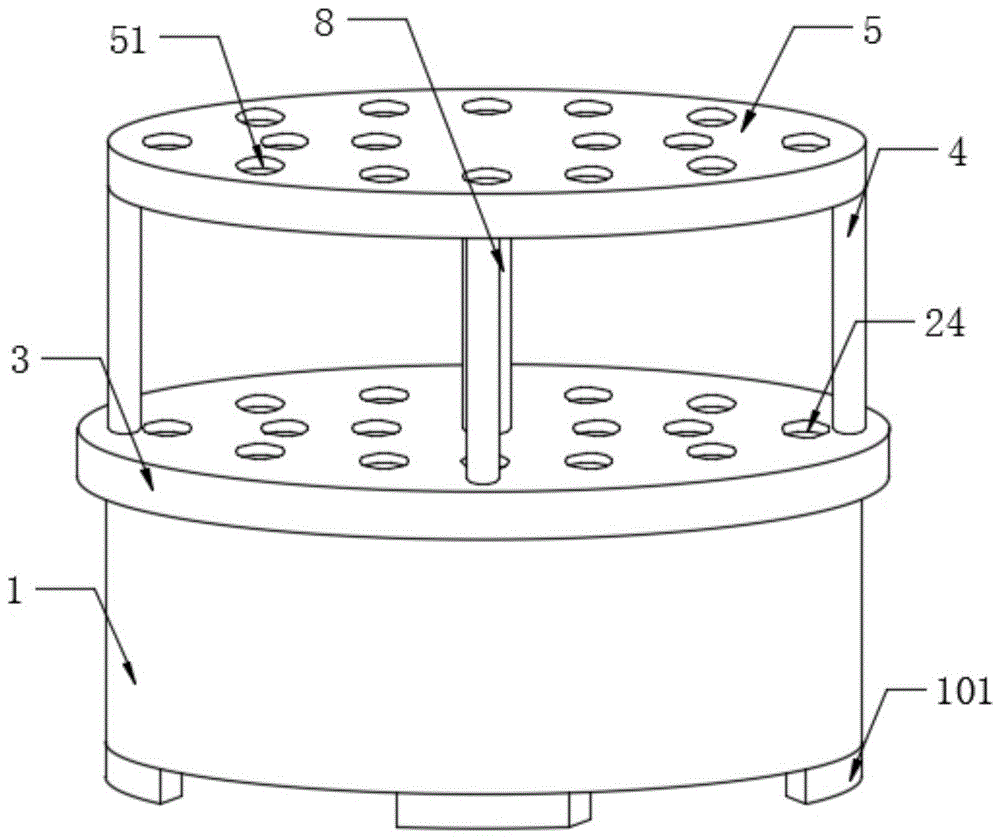

图1为本实用新型一种用于渔场鱼竿租赁的自选展示架整体主视图；

图2为本实用新型一种用于渔场鱼竿租赁的自选展示架安装槽内部结构示意图；

图3为本实用新型一种用于渔场鱼竿租赁的自选展示架支撑板俯视图；

图4为本实用新型一种用于渔场鱼竿租赁的自选展示架负压管横向截面图。

图中：1、安装槽；101、支撑块；2、锁定机构；21、真空泵；22、导风管；23、固定板；24、负压管；241、负压孔；242、海绵层；3、密封板；4、固定杆；5、支撑板；51、放置孔；52、橡胶凸块；6、电源箱；7、支撑杆；8、固定柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种用于渔场鱼竿租赁的自选展示架，包括安装槽1和锁定机构2，安装槽1内部的下端面上焊接有支撑块101，安装槽1的上端焊接有密封板3，密封板3上端面的四侧均焊接有固定杆4，固定杆4的上端焊接有支撑板5，支撑板5上开设有若干个放置孔51，安装槽1内部下端面的一侧通过螺栓安装有电源箱6，锁定机构2安装在安装槽1的内部，锁定机构2由真空泵21、导风管22、固定板23和若干个负压管24组成，安装槽1内部的下端面上通过螺栓安装有真空泵21，电源箱6的输出端与真空泵21的输入端通过导线电性连接，真空泵21的输出端连接有导风管22，安装槽1内部在真空泵21的上端焊接有固定板23，固定板23的上端面上焊接有若干个负压管24，负压管24上开设有若干个负压孔241。

安装槽1内部的下端面上在真空泵21的两侧均焊接有支撑杆7，支撑杆7的上端焊接在固定板23的下端面上，有利于增加固定板23的稳定性，对电源箱6和真空泵21起到一定的保护作用。

密封板3上端面上的中心位置焊接有固定柱8，固定柱8的上端焊接在支撑板5的下端面上，有利于增加支撑板5的稳定性。

支撑板5上在放置孔51的内部安装有若干个橡胶凸块52，有利于增加放置孔51内部的摩擦力，更好地限定鱼竿的位置。

真空泵21的出气端延伸在安装槽1的下端面上，导风管22的上端延伸在固定板23的上端面上，有利于持续快速的排出负压管24内部的空气。

负压管24的上端延伸在密封板3的上端面上，负压管24的内侧壁上安装有海绵层242，有利于更好地插入鱼竿，同时有利于吸收鱼竿表面的水分，起到一定的保护作用。

工作原理：在使用本装置时，首先将鱼竿依次通支撑板5上的放置孔51插入到负压管24的底部，然后启动真空泵21，真空泵21通过导风管22抽取固定板23上端的空气，再通过负压孔241抽取负压管24内部的空气，使负压管24内部形成负压将鱼竿吸附住，当客户挑选好相应的鱼竿后，工作人员关闭真空泵21，使负压管24内部变成常压，即可将鱼竿抽出，同时在抽出鱼竿的负压管24上端塞入橡胶塞，将负压管24的上端堵住，重新启动真空泵21即可，本装置可以形成负压将鱼竿吸附在装置内部，对鱼竿进行锁定，防止当游客较多时出现鱼竿遗失的情况，更加符合实际情况的需求，可以整齐合理地放置一定数量鱼竿，方便客户的自行挑选，在一定程度上提高客户的体验感。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种用于渔场鱼竿租赁的自选展示架，包括安装槽(1)和锁定机构(2)，其特征在于：所述安装槽(1)内部的下端面上设置有支撑块(101)，所述安装槽(1)的上端设置有密封板(3)，所述密封板(3)上端面的四侧均设置有固定杆(4)，所述固定杆(4)的上端设置有支撑板(5)，所述支撑板(5)上设置有若干个放置孔(51)，所述安装槽(1)内部下端面的一侧设置有电源箱(6)，所述锁定机构(2)设置在安装槽(1)的内部，所述锁定机构(2)由真空泵(21)、导风管(22)、固定板(23)和若干个负压管(24)组成，所述安装槽(1)内部的下端面上设置有真空泵(21)，所述电源箱(6)的输出端与真空泵(21)的输入端电性连接，所述真空泵(21)的输出端设置有导风管(22)，所述安装槽(1)内部在真空泵(21)的上端设置有固定板(23)，所述固定板(23)的上端面上设置有若干个负压管(24)，所述负压管(24)上设置有若干个负压孔(241)。

2.根据权利要求1所述的一种用于渔场鱼竿租赁的自选展示架，其特征在于：所述安装槽(1)内部的下端面上在真空泵(21)的两侧均设置有支撑杆(7)，所述支撑杆(7)的上端设置在固定板(23)的下端面上。

3.根据权利要求1所述的一种用于渔场鱼竿租赁的自选展示架，其特征在于：所述密封板(3)上端面上的中心位置设置有固定柱(8)，所述固定柱(8)的上端设置在支撑板(5)的下端面上。

4.根据权利要求1所述的一种用于渔场鱼竿租赁的自选展示架，其特征在于：所述支撑板(5)上在放置孔(51)的内部设置有若干个橡胶凸块(52)。

5.根据权利要求1所述的一种用于渔场鱼竿租赁的自选展示架，其特征在于：所述真空泵(21)的出气端设置在安装槽(1)的下端面上，所述导风管(22)的上端设置在固定板(23)的上端面上。

6.根据权利要求1所述的一种用于渔场鱼竿租赁的自选展示架，其特征在于：所述负压管(24)的上端设置在密封板(3)的上端面上，所述负压管(24)的内侧壁上设置有海绵层(242)。

技术总结
本实用新型公开一种用于渔场鱼竿租赁的自选展示架，包括安装槽和锁定机构，所述安装槽内部的下端面上设置有支撑块，所述安装槽的上端设置有密封板，所述密封板上端面的四侧均设置有固定杆，所述固定杆的上端设置有支撑板，所述支撑板上设置有若干个放置孔，所述安装槽内部下端面的一侧设置有电源箱，所述锁定机构设置在安装槽的内部，所述锁定机构由真空泵、导风管、固定板和若干个负压管组成，所述安装槽内部的下端面上设置有真空泵，所述电源箱的输出端与真空泵的输入端电性连接。本实用新型结构简单，使用方便，设计合理，能够合理的放置一定数量的鱼竿，方便客户自动挑选，同时能够有效地对鱼竿进行锁定，防止出现鱼竿丢失的情况。

技术研发人员：魏新军
受保护的技术使用者：天津市宇恒通科技有限公司
技术研发日：2019.09.29
技术公布日：2020.08.04
