一种防脱落衣架的制作方法

本实用新型涉及晾衣装置技术领域，具体涉及一种防脱落衣架。

背景技术：

衣架是人们生活中不可或缺的生活物品，其一般包括支撑架以及联动在支撑架上的挂钩，衣架可用来晾晒衣物，也可用来作为房间内务整理的工具之一，用来晾晒衣物时对衣架的使用性能要求较高，遇到强风等都会影响晾晒的效果，很容易出现衣物从衣架上掉落现象，有些可能是衣架连带衣物一起从晾衣杆上掉落，从而使得衣物变脏，甚至损坏，更甚会导致衣物丢失。

当今社会经济发展迅速，生活条件越来越好，人们对于穿着搭配也逐渐注重，现有的衣架通常只能对上衣、裤子单独挂置，当需要穿搭衣服时，非常不便。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术的不足，提供抗强风防脱落且方便衣物搭配的一种防脱落衣架。

为实现上述目的，本实用新型提供了如下技术方案：一种防脱落衣架，包括支撑架以及联动在支撑架上的挂钩，其特征在于，所述支撑架上设有衣物防脱落机构，所述衣物防脱落机构包括压条，所述压条设有压紧端以及控制压紧端开合的转动端，所述压紧端与转动端之间设有铰接在支撑架上的铰接端，所述铰接端铰接联动有与支撑架联动的扭簧，扭簧一端抵住压条，另一端抵住支撑架，所述转动端铰接有拨动杆，所述支撑架上设有与拨动杆相对应的滑动槽，拨动杆带动转动端在滑动槽内转动，控制压条开合。

采用上述技术方案，衣物在阳台上晾晒时，拨动波动杆使其在滑动槽内滑动打开压条，从而将衣物压在压条下方，扭簧提供压紧力使得压条紧紧地压住衣物，防止衣物从衣架上掉落，该结构简单，效果好。

上述的一种防脱落衣架可进一步设置为：所述支撑架靠近挂钩处上设有挂钩锁扣组件，所述挂钩锁扣组件包括防脱钩，防脱钩环绕在钩挂周围，所述防脱钩结构呈波浪形，设有铰接在支撑架上的支撑端以及可与挂钩实现挂扣的挂扣端，所述防脱钩在支撑端与挂扣端之间设有可与挂钩联动的活动端，所述挂钩靠近防脱钩活动端固定设有环绕在活动端上的限位环。

采用上述技术方案，挂钩可以相对于支撑架在竖直方向向上移动，固定在钩挂上的限位环也跟挂钩向上移动，防脱钩在限位环的带动下以铰接端为中心旋转，挂扣端钩住挂钩，这样挂钩即完成了锁扣动作，挂钩相对于支撑架在竖直方向向下移动，固定在钩挂上的限位环也跟挂钩向下移动，防脱钩在限位环的带动下以铰接端为中心旋转，挂扣端远离挂钩，实现挂扣打开，该结构简单，操作方便简单，只需上下推动挂钩即可实现挂钩的挂扣，且进一步防止衣架从晾衣杆上掉落，提升了本实用新型的使用性能，达到双重保护衣物的效果。

上述的一种防脱落衣架可进一步设置为：所述支撑架下方可拆卸联动有支撑杆。

采用上述技术方案，支撑架可用来挂置裤子之类的衣物，人们可以将搭配好的衣物一起，方便了人们的生活。

上述的一种防脱落衣架可进一步设置为：所述压条压压紧端设有若干条触角，所述支撑架设有与压条上的触角相互嵌合的若干条触角。

采用上述技术方案，设置触角的目的是为了增大摩擦力，进一步降低衣物被吹落的可能性。

上述的一种防脱落衣架可进一步设置为：所述支撑架两端分别设有若干个表面不光滑的摩擦块。

采用上述技术方案，当衣架仅在室内用来挂置衣物时，又或者当衣物领口较大，不需要使用压条时，摩擦块可代替压条起到防脱落的作用。

下面结合附图和实施例对本实用新型作进一步详细说明。

附图说明

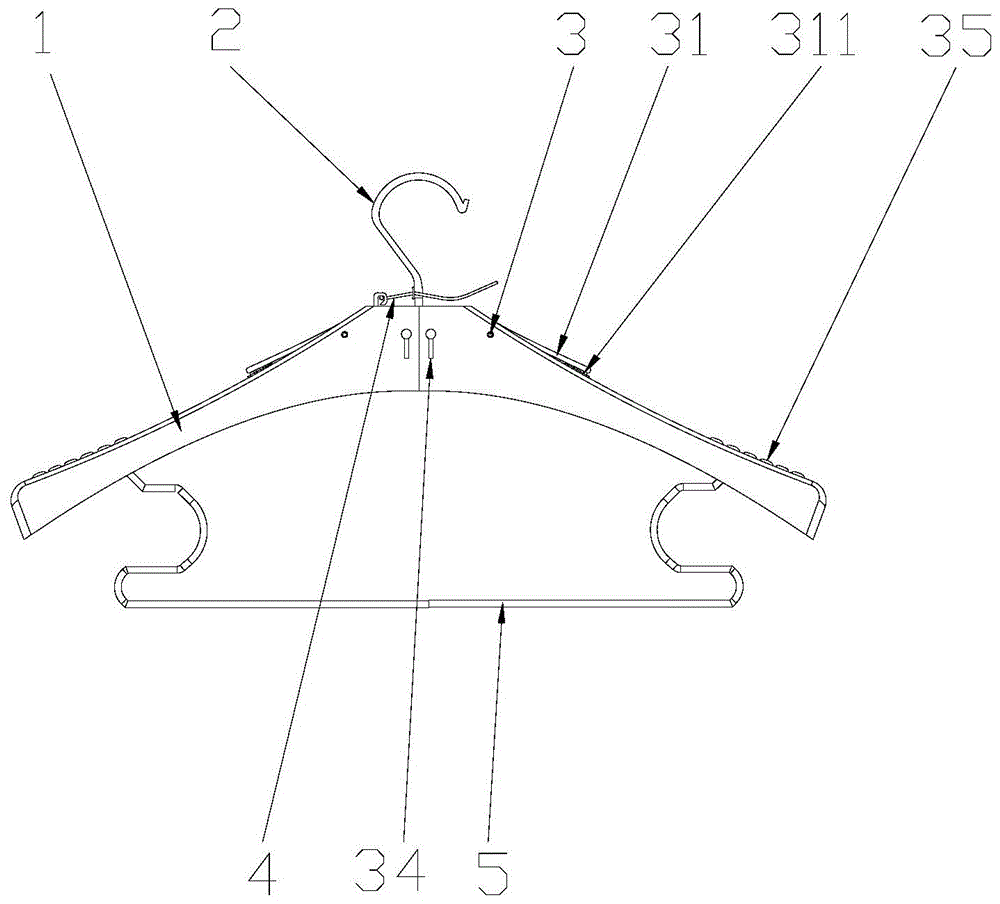

图1为本实用新型的立体示意图；

图2为本实用新型的衣物防脱落机构示意图；

图3为本实用新型的压条示意图

图4为本实用新型的挂钩锁扣组件示意图；

图中，支撑架-1、挂钩-2、衣物防脱落机构-3、压条-31、触角-311、压紧端-312、转动端-313、铰接端-314、扭簧-32、拨动杆-33、滑动槽-34、摩擦块-35、挂钩锁扣组件-4、防脱钩-41、支撑端-411、挂扣端-412、活动端-413、限位环-42、支撑杆-5。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至4所示的一种防脱落衣架，包括支撑架1以及联动在支撑架1上的挂钩2，所述支撑架1上设有衣物防脱落机构3，所述衣物防脱落机构3包括压条31，所述压条31设有压紧端312以及控制压紧端312开合的转动端313，所述压紧端312与转动端313之间设有铰接在支撑架1上的铰接端314，所述铰接端314铰接联动有与支撑架1联动的扭簧32，所述转动端313铰接有拨动杆33，所述支撑架1上设有与拨动杆33相对应的滑动槽34。所述支撑架1靠近挂钩2处上设有挂钩锁扣组件4，所述挂钩锁扣组件4包括防脱钩41，所述防脱钩41设有铰接在支撑架1上的支撑端411以及可与挂钩2实现挂扣的挂扣端412，所述防脱钩41在支撑端411与挂扣端412之间设有可与挂钩2联动的活动端413，所述挂钩2靠近防脱钩41活动端413固定设有环绕在活动端413上的限位环42。所述支撑架1下方联动有可拆卸的支撑杆5。所述压条31压紧端312设有若干条触角311，所述支撑架1设有与压条31上的触角311相互嵌合的若干条触角311。所述支撑架1两端分别设有若干个表面不光滑的摩擦块35。

技术特征：

1.一种防脱落衣架，包括支撑架以及联动在支撑架上的挂钩，其特征在于：所述支撑架上设有衣物防脱落机构，所述衣物防脱落机构包括压条，所述压条设有压紧端以及控制压紧端开合的转动端，所述压紧端与转动端之间设有铰接在支撑架上的铰接端，所述铰接端铰接联动有与支撑架联动的扭簧，所述转动端铰接有拨动杆，所述支撑架上设有与拨动杆相对应的滑动槽。

2.根据权利要求1所述的一种防脱落衣架，其特征在于：所述支撑架靠近挂钩处上设有挂钩锁扣组件，所述挂钩锁扣组件包括防脱钩，所述防脱钩设有铰接在支撑架上的支撑端以及可与挂钩实现挂扣的挂扣端，所述防脱钩在支撑端与挂扣端之间设有可与挂钩联动的活动端，所述挂钩靠近防脱钩活动端固定设有环绕在活动端上的限位环。

3.根据权利要求1所述的一种防脱落衣架，其特征在于：所述支撑架下方联动有可拆卸的支撑杆。

4.根据权利要求1所述的一种防脱落衣架，其特征在于：所述压条压压紧端设有若干条触角，所述支撑架设有与压条上的触角相互嵌合的若干条触角。

5.根据权利要求1或2所述的一种防脱落衣架，其特征在于：所述支撑架两端分别设有若干个表面不光滑的摩擦块。

技术总结
本实用新型涉及一种防脱落衣架，包括支撑架以及联动在支撑架上的挂钩，其特征在于，所述支撑架上设有衣物防脱落机构，所述衣物防脱落机构包括压条，所述压条中部铰接在支撑架上，所述支撑架上铰接有一端抵住压条的扭簧，所述扭簧相对于一端抵住压条的另一端抵住支撑架，所述压条相对于压紧衣物一端的另一端铰接有拨动杆，所述支撑架上设有与拨动杆相对应的滑动槽，所述支撑架靠近挂钩处上设有挂钩锁扣组件，本实用新型的有益效果为：提供抗强风防脱落且方便衣物搭配的一种防脱落衣架。

技术研发人员：陈可勋
受保护的技术使用者：陈可勋
技术研发日：2019.09.30
技术公布日：2020.06.02
