一种电力施工用攀爬架的制作方法

1.本实用新型涉及电力施工技术领域，具体为一种电力施工用攀爬架。


背景技术：

2.在电力系统的运维过程当中，电力设施维修人员需要经常攀登杆塔进行高空处的设施维修，现有攀爬工具多为便携式的脚蹬，但其踩蹬时受力点不均匀，使用不够舒适，因此便衍生出了多种辅助攀爬的工具。
3.现有专利(公告号：cn211397394u)公开了一种电力施工用攀爬架，其包括第一支撑杆和第二支撑杆，所述第一支撑杆位于第二支撑杆一侧，所述第一支撑杆和第二支撑杆之间固定连接有多个梯杆，攀爬过程中对使用者起到防护，保证使用者攀爬的安全性，采用拼接的方式，满足对攀爬架高度的拼接，使其方便使用和收集，利用可调节的卡箍结构，使攀爬架与电线杆连接，增加攀爬架放置的稳定性。发明人在实现该方案的过程中发现现有技术中存在如下问题没有得到良好的解决：1、在使用时，对攀爬架固定不够稳定，对工作人员攀爬具有一定的安全隐患；2、不便对攀爬架进行组装拆卸，从而便于对攀爬架的使用，造成工作人员的不便。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种电力施工用攀爬架，解决了现有技术中攀爬架固定不稳定和不便组装拆卸。
6.(二)技术方案
7.为实现以上目的，本实用新型通过以下技术方案予以实现：一种电力施工用攀爬架，包括第一架体，所述第一架体的顶部固定连接有第二架体，所述第二架体的一侧转动连接有第三架体，所述第三架体的底部固定连接有第四架体，所述第一架体的一侧固定连接有第一铰接座，所述第一铰接座的一侧转动连接有第一调节柱，所述第一调节柱的内部套接有第二调节柱，所述第一调节柱的外侧固定连接有抱箍，所述第二调节柱的一端转动连接有第二铰接座，所述第一架体和第四架体的一侧皆固定连接有第三铰接座，所述第三铰接座的一侧转动连接有加固柱。
8.进一步优选的，所述第一架体和第四架体的底部皆转动连接有第一固定块，所述第一固定块的内部固定连接有第一固定销。
9.进一步优选的，所述加固柱的内部转动连接有第二固定块，所述第二固定块的内部固定连接有第二固定销。
10.进一步优选的，所述第二架体和第三架体的底部皆固定连接有安装块，所述第一架体和第四架体的内部皆开设有安装槽。
11.进一步优选的，所述安装槽的内部固定连接有紧固螺栓，所述紧固螺栓的外侧固定连接有螺母。
12.进一步优选的，所述第二调节柱通过第二铰接座与第二架体相铰接，所述第二调节柱的外侧固定连接有限位块。
13.(三)有益效果
14.本实用新型提供了一种电力施工用攀爬架，具备以下有益效果：
15.(1)、通过设置的第一调节柱、第二调节柱、抱箍、加固柱、第一固定块、第一固定销、第二固定块和第二固定销，运用抱箍控制第二调节柱套接在第一调节柱内的位置，使得架体调节到合适使用的角度，再运用第一固定销和第二固定销将架体进行固定，使得架体在使用时更加稳定，从而减少了因使用不稳定对工作人员施工带来的安全隐患。
16.(2)、通过设置的第一架体、第二架体、第三架体、第四架体、固定螺栓和安装块，运用固定螺栓外侧的螺母便于对固定螺栓的拆卸，从而便于对第一架体、第二架体、第三架体和第四架体的安装拆卸，降低工作人员的劳动强度。
附图说明

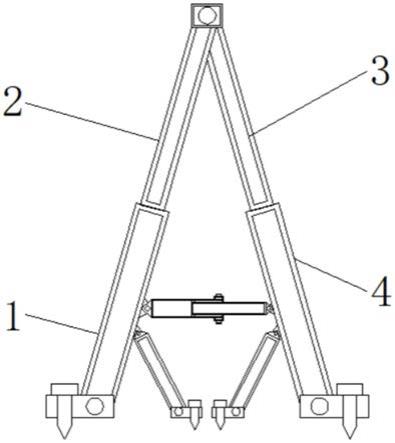

17.图1为本实用新型的剖视图；
18.图2为本实用新型调节柱连接的局部剖视图；
19.图3为本实用新型第一架体和第二架体连接的局部剖视图。
20.图中：1第一架体、2第二架体、3第三架体、4第四架体、5第一铰接座、6第一调节柱、7第二调节柱、8抱箍、9第二铰接座、10第一固定块、11第一固定销、12第三铰接座、13加固柱、14第二固定块、15第二固定销、16安装块、17安装槽、18紧固螺栓、19螺母。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1
‑
3，本实用新型提供一种电力施工用攀爬架技术方案：一种电力施工用攀爬架，包括第一架体1，第一架体1的顶部固定连接有第二架体2，第一架体1和第四架体4的底部皆转动连接有第一固定块10，第一固定块10的内部固定连接有第一固定销11，第一固定销11的数量为两组，第二架体2的一侧转动连接有第三架体3，第三架体3的底部固定连接有第四架体4，第一架体1的一侧固定连接有第一铰接座5，第一铰接座5的一侧转动连接有第一调节柱6，第一调节柱6的内部套接有第二调节柱7，第一调节柱6的外侧固定连接有抱箍8，第二调节柱7的一端转动连接有第二铰接座9，第二调节柱7通过第二铰接座9与第二架体2相铰接，第二调节柱7的外侧固定连接有限位块，限位块对第一调节柱6和第二调节柱7的滑动起到限位作用，第一架体1和第四架体4的一侧皆固定连接有第三铰接座12，第三铰接座12的一侧转动连接有加固柱13，加固柱13的内部转动连接有第二固定块14，第二固定块14的内部固定连接有第二固定销15，第二固定销15的设置使得架体放置更加稳定，第二架体2和第三架体3的底部皆固定连接有安装块16，第一架体1和第四架体4的内部皆开设有安装槽17，安装块16与安装槽17的内壁相匹配，安装槽17的内部固定连接有紧固螺栓18，紧固螺栓18的外侧固定连接有螺母19，紧固螺栓18的设置便于工作人员对架体的拆卸。
23.工作原理：使用时，当需要对架体进行安装时，将第二架体2和第三架体3连接的安装块16放置在安装槽17内，运用紧固螺栓18和螺母19将第二架体2和第三架体3进行固定，转动抱箍8，将第二调节柱7套接在第一调节柱6内的位置，使得架体调节到合适使用的角度，再运用第一固定销11和第二固定销15将架体进行固定，使得架体在使用时更加稳定。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型。


技术特征：
1.一种电力施工用攀爬架，包括第一架体(1)，其特征在于：所述第一架体(1)的顶部固定连接有第二架体(2)，所述第二架体(2)的一侧转动连接有第三架体(3)，所述第三架体(3)的底部固定连接有第四架体(4)，所述第一架体(1)的一侧固定连接有第一铰接座(5)，所述第一铰接座(5)的一侧转动连接有第一调节柱(6)，所述第一调节柱(6)的内部套接有第二调节柱(7)，所述第一调节柱(6)的外侧固定连接有抱箍(8)，所述第二调节柱(7)的一端转动连接有第二铰接座(9)，所述第一架体(1)和第四架体(4)的一侧皆固定连接有第三铰接座(12)，所述第三铰接座(12)的一侧转动连接有加固柱(13)。2.根据权利要求1所述的一种电力施工用攀爬架，其特征在于：所述第一架体(1)和第四架体(4)的底部皆转动连接有第一固定块(10)，所述第一固定块(10)的内部固定连接有第一固定销(11)。3.根据权利要求1所述的一种电力施工用攀爬架，其特征在于：所述加固柱(13)的内部转动连接有第二固定块(14)，所述第二固定块(14)的内部固定连接有第二固定销(15)。4.根据权利要求1所述的一种电力施工用攀爬架，其特征在于：所述第二架体(2)和第三架体(3)的底部皆固定连接有安装块(16)，所述第一架体(1)和第四架体(4)的内部皆开设有安装槽(17)。5.根据权利要求4所述的一种电力施工用攀爬架，其特征在于：所述安装槽(17)的内部固定连接有紧固螺栓(18)，所述紧固螺栓(18)的外侧固定连接有螺母(19)。6.根据权利要求1所述的一种电力施工用攀爬架，其特征在于：所述第二调节柱(7)通过第二铰接座(9)与第二架体(2)相铰接，所述第二调节柱(7)的外侧固定连接有限位块。

技术总结
本实用新型涉及电力施工技术领域，尤其涉及一种电力施工用攀爬架。本实用新型要解决的技术问题是攀爬架固定不稳定和不便组装拆卸。为了解决上述技术问题，本实用新型提供了一种电力施工用攀爬架，包括第一架体，所述第一架体的顶部固定连接有第二架体，所述第二架体的一侧转动连接有第三架体，所述第三架体的底部固定连接有第四架体，所述第一架体的一侧固定连接有第一铰接座，所述第一铰接座的一侧转动连接有第一调节柱，通过设置的第一调节柱、第二调节柱、抱箍、加固柱、第一固定块、第一固定销、第二固定块和第二固定销，使得架体在使用时更加稳定，从而减少了因使用不稳定对工作人员施工带来的安全隐患。员施工带来的安全隐患。员施工带来的安全隐患。


技术研发人员：侯海明 郑家斌
受保护的技术使用者：侯海明
技术研发日：2020.10.20
技术公布日：2021/11/21
