一种炒蒸煲同时进行的智能锅锅盖的制作方法

1.本实用新型属于智能锅具领域，具体而言，涉及一种炒蒸煲同时进行的智能锅锅盖。


背景技术：

2.目前的智能锅多具有功能的使用功能，无论是蒸饭、煮饭、煲饭等都可以满足，但是无论是智能锅或是普通铁锅在进行蒸菜时都会有弊端，在锅内隔板处放置蔬菜进行蒸熟时，由于蔬菜没有固定性，在堆积时无法聚集，容易掉出锅外，因此多为将一只手对蔬菜进行束缚，另一只手拿起锅盖迅速盖上，放置蔬菜洒落，在单手固定时，由于环握范围有限，因此蔬菜的数量较少，达不到食量的需求，同时即使如此操作，也会发生菜叶意外掉落的现象。


技术实现要素：

3.针对以上缺陷，本实用新型提供了一种炒蒸煲同时进行的智能锅锅盖，包括侧板和顶板，所述侧板与顶板之间通过固定机构卡接，所述顶板的顶部固定连接有把手。
4.进一步地，所述固定机构包括四个固定槽，四个所述固定槽位于侧板的内部，且侧板的上表面开设有与四个固定槽相连通的插口，顶板的底面固定连接有四个与固定槽相适配的l型固定块。
5.进一步地，所述固定槽的长度值等于插口孔径值的二倍，且固定块插入端的长度值等于插口的孔径值。
6.进一步地，所述固定机构包括四个限位槽，四个所述限位槽的内底壁均镶嵌有第一磁铁，所述顶板的底面固定连接有四个与限位槽相适配的限位块，且每个限位块的内部均镶嵌有第二磁铁。
7.进一步地，所述第一磁铁和第二磁铁互为异性磁极。
8.本实用新型与现有技术相比具有以下有益效果：
9.本实用新型所述的一种炒蒸煲同时进行的智能锅锅盖，在进行蒸菜时，操作简便，无需将手对蔬菜进行束缚，侧板具有良好的阻挡效果，可以在侧板的内部对蔬菜进行放置，有效的防止蔬菜的掉落，同时可以对侧板内部进行堆满，保证食材量。
附图说明

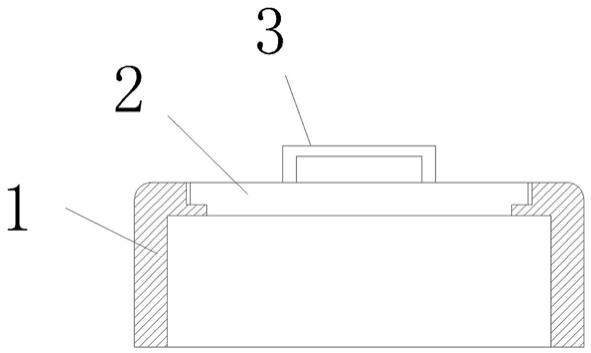

10.图1为本实用新型的剖面图。
11.图2为本实用新型插口的俯视图。
12.图3为本实用新型限位槽的俯视图。
13.图中：1侧板、2顶板、3把手。
具体实施方式
14.为了便于理解本实用新型，下面将参照相关附图对本实用新型装置进行更全面的描述。附图中给出了所述装置的实施例。但是，该装置可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是对本实用新型公开内容更加透彻全面。
15.实施例1
16.如图1
‑
2所示，本实施例提供了一种炒蒸煲同时进行的智能锅锅盖，包括侧板1和顶板2，侧板1与顶板2之间通过固定机构卡接，顶板2的顶部固定连接有把手3。固定机构包括四个固定槽，四个固定槽位于侧板1的内部，且侧板1的上表面开设有与四个固定槽相连通的插口，顶板2的底面固定连接有四个与固定槽相适配的l型固定块，在转动后具有良好的竖直方向限位效果，可以通过把手3将侧板1和顶板2一同提起。固定槽的长度值等于插口孔径值的二倍，且固定块插入端的长度值等于插口的孔径值。
17.实施例2
18.如图3所示，固定机构包括四个限位槽，四个限位槽的内底壁均镶嵌有第一磁铁，顶板2的底面固定连接有四个与限位槽相适配的限位块，且每个限位块的内部均镶嵌有第二磁铁，第一磁铁和第二磁铁互为异性磁极，通过磁力吸附来将侧板1和顶板2进行固定，方便进行一同提起。
19.需要说明的是，固定机构的数量至少为两组，否则无法起到良好的固定效果。
20.本实施例所述一种炒蒸煲同时进行的智能锅锅盖，首先将侧板1放置于锅内的隔板处，在进行使用时，将洗好的需要蒸熟的蔬菜放置于侧板1的内部，将顶板2与侧板1进行固定后，即可进行烹饪；当无需蒸熟工作时，连接后的顶板2和侧板1同样可以起到锅盖的密封效果，可进行炒菜煮菜等烹饪。
21.需要说明的是，本实用新型所述结构可以以多种不同的形式来实现，并不限于所述实施例，凡是本领域普通技术人员利用本实用新型说明书及附图内容所作的任何等效变换，或直接或间接运用在其他相关的技术领域，例如其他物品的装卸，均包含在本实用新型的保护范围内。


技术特征：
1.一种炒蒸煲同时进行的智能锅锅盖，包括侧板（1）和顶板（2），其特征在于：所述侧板（1）与顶板（2）之间通过固定机构卡接，所述顶板（2）的顶部固定连接有把手（3）。2.如权利要求1所述的一种炒蒸煲同时进行的智能锅锅盖，其特征在于：所述固定机构包括四个固定槽，四个所述固定槽位于侧板（1）的内部，且侧板（1）的上表面开设有与四个固定槽相连通的插口，顶板（2）的底面固定连接有四个与固定槽相适配的l型固定块。3.如权利要求2所述的一种炒蒸煲同时进行的智能锅锅盖，其特征在于：所述固定槽的长度值等于插口孔径值的二倍，且固定块插入端的长度值等于插口的孔径值。4.如权利要求1所述的一种炒蒸煲同时进行的智能锅锅盖，其特征在于：所述固定机构包括四个限位槽，四个所述限位槽的内底壁均镶嵌有第一磁铁，所述顶板（2）的底面固定连接有四个与限位槽相适配的限位块，且每个限位块的内部均镶嵌有第二磁铁。5.如权利要求4所述的一种炒蒸煲同时进行的智能锅锅盖，其特征在于：所述第一磁铁和第二磁铁互为异性磁极。

技术总结
本实用新型公开了一种炒蒸煲同时进行的智能锅锅盖，包括侧板和顶板，所述侧板与顶板之间通过固定机构卡接，所述顶板的顶部固定连接有把手；在进行蒸菜时，操作简便，无需将手对蔬菜进行束缚，侧板具有良好的阻挡效果，可以在侧板的内部对蔬菜进行放置，有效的防止蔬菜的掉落，同时可以对侧板内部进行堆满，保证食材量。材量。材量。


技术研发人员：朱红良 彭小君
受保护的技术使用者：郑州巧帮电子科技有限公司
技术研发日：2020.12.30
技术公布日：2021/11/21
