支撑件总成的制作方法

本发明提供一种支撑件总成，且特别是关于一种可模块化的支撑件总成。

背景技术：

1、众多的生活用品，例如座椅、床、枕头以及鞋子等等，在内部皆配置有足以支撑使用负载的支撑结构，使这些用品具有适当的支撑强度。

2、举例来说，cn203244185u专利揭示了一种藉由不同的基础枕块以及外接部件(例如钮扣)互相结合而形成的组合型高低枕头。但是上述的基础枕块是发泡材料而非由3d打印形成，因此不具有晶格结构，也不具备调整软硬度、便于清洁之优点。

3、除此之外，cn113211797a专利揭示了一种3d打印形成的海绵结构，可调整软硬度及形变方向。但是上述的海绵结构是藉由设定负载条件后确立基本单元，并依据确立的基本单元产生的草图模型3d打印而得到的整体结构，因此不具备可彼此接合的单元结构。

技术实现思路

1、另一方面，以枕头为例，虽然各家厂商在样式设计以及材质选用上有所不同，但所制造或贩卖的产品多半是单一规格的设计，亦即各个枕头的尺寸大小固定，且重量、弹性、柔软度等物理性质也都相同。因此，当不同用户有着各自的需求时，在选购以及使用上的弹性将大幅受限。

2、为了能针对不同用户的需求进行客制化，部分业者尝试使用3d打印制出一整个枕头本体，并调整列印草图中的结构密度以及支柱大小等参数，从而做出非均质的枕头。然而，当需要产出体积较大的枕头时，需要具备较大加工槽或加工平台的机台才能进行加工，无形中提高生产所需的成本。此外，当制造的物体愈大，列印时良率不足而导致的内部缺陷将严重影响产品的好坏，且当用户使用时感到不透气、触感不佳或脏污时，一体成型的结构无论是要取出、替换或清洗内部均相当不易，无形中造成用户的负担。

3、发明人遂竭其心智悉心研究，进而研发出一种可模块化的支撑件总成，以期达到对应不同使用需求以及局部调整的功效。

4、为了解决上述的技术问题，本发明所采用的其中一技术方案是提供一种支撑件总成，包括至少两种标准块，这些标准块彼此连接且选自以下群组：具有第一弹性系数以及第一标定高度的第一标准块、具有第二弹性系数以及第一标定高度的第二标准块、具有第一弹性系数以及第二标定高度的第三标准块以及具有第二弹性系数以及第二标定高度的第四标准块。各标准块通过3d打印制成且具有相同的晶格，且各标准块具有接合结构。

5、优选地，上述的第一弹性系数为3～15牛顿/毫米。

6、优选地，上述的第二弹性系数为10～40牛顿/毫米。

7、优选地，上述第一弹性系数与第二弹性系数的比例为0.075～1.5。

8、优选地，上述的第一标定高度为第一标准块或第二标准块各自的顶面至底面的平均距离，且第二标定高度为第三标准块或第四标准块各自的顶面至底面的平均距离。

9、优选地，上述支撑件总成的上表面的斜率绝对值不大于0.75。

10、优选地，支撑件总成在高度方向上由单一层标准块所组成，第一标定高度小于第二标定高度，且第一标定高度以及第二标定高度的高度差不大于第二标定高度的75％。

11、优选地，上述晶格的晶格大小为8.5～10毫米。

12、优选地，上述晶格的晶格支柱的直径为0.9～1.0毫米。

13、优选地，上述的接合结构选自于滑轨、卡榫、扣件及粘扣件所构成之群组。

14、藉此，本发明的支撑件总成通过不同种类标准块的结合，可对应用户的需求客制化以对应不同的使用需求。此外，由于各个标准块可通过接合结构连接或拆卸，因此当部分的标准块需要更换或调整时亦可快速实现，从而达到局部调整的功效

技术特征：

1.一种支撑件总成，其特征在于，包括至少两种标准块，所述至少两种标准块彼此连接且选自以下群组：

2.根据权利要求1所述的支撑件总成，其特征在于，所述第一弹性系数为3～15牛顿/毫米。

3.根据权利要求1所述的支撑件总成，其特征在于，所述第二弹性系数为10～40牛顿/毫米。

4.根据权利要求1所述的支撑件总成，其特征在于，所述第一弹性系数与所述第二弹性系数的比例为0.075～1.5。

5.根据权利要求1所述的支撑件总成，其特征在于，所述第一标定高度为所述第一标准块或所述第二标准块各自的顶面至底面的平均距离，且所述第二标定高度为所述第三标准块或所述第四标准块各自的顶面至底面的平均距离。

6.根据权利要求1所述的支撑件总成，其特征在于，所述支撑件总成的上表面的斜率绝对值不大于0.75。

7.根据权利要求6所述的支撑件总成，其特征在于，所述支撑件总成在高度方向上由单一层标准块所组成，所述第一标定高度小于所述第二标定高度，且所述第一标定高度以及所述第二标定高度的高度差不大于所述第二标定高度的75％。

8.根据权利要求1所述的支撑件总成，其特征在于，所述晶格的晶格大小为8.5～10毫米。

9.根据权利要求1所述的支撑件总成，其特征在于，所述晶格的晶格支柱的直径为0.9～1.0毫米。

10.根据权利要求1所述的支撑件总成，其特征在于，所述接合结构选自于滑轨、卡榫、扣件及粘扣件所构成之群组。

技术总结

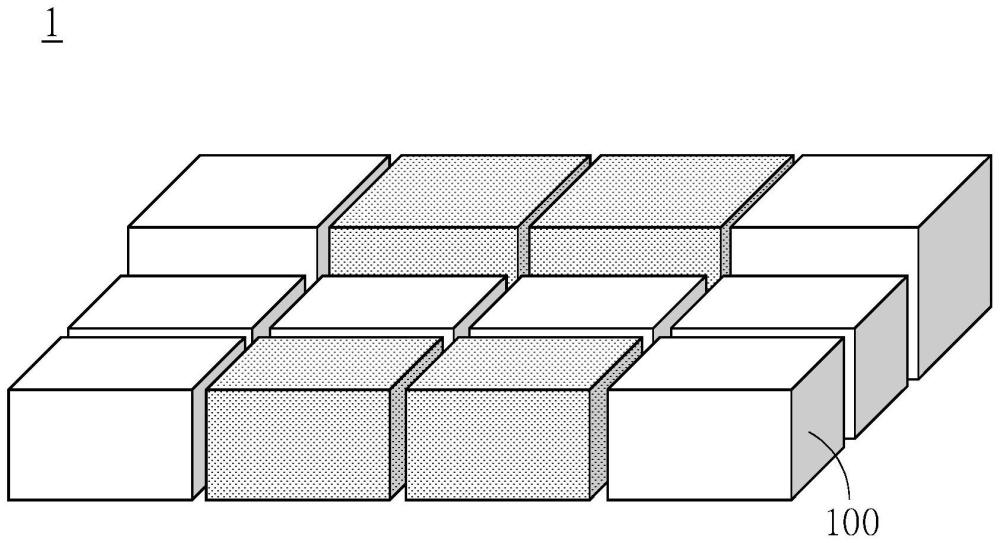

本发明提供一种支撑件总成，包括至少两种标准块，这些标准块彼此连接且选自以下群组：具有第一弹性系数以及第一标定高度的第一标准块、具有第二弹性系数以及第一标定高度的第二标准块、具有第一弹性系数以及第二标定高度的第三标准块以及具有第二弹性系数以及第二标定高度的第四标准块。各标准块通过3D打印制成且具有相同的晶格，且各标准块具有接合结构。

技术研发人员：陈胜发,陈峰明,邵志敏
受保护的技术使用者：宸大增材制造（厦门）有限公司
技术研发日：
技术公布日：2024/4/29
