一种具有顶部隔热盖的空气炸烤箱的制作方法

1.本实用新型涉及一种具有顶部隔热盖的空气炸烤箱。


背景技术：

2.现有技术的空气炸烤箱，由于空气炸烤箱内采用大发热量的加热件，在运行的过程中会散发大量的热量，其中一部分的热量用于给食物加热做功，另外一部分从加热腔散发出来逃逸到外界，逃逸过程会穿过空气炸烤箱外壳，空气炸烤箱外壳上的漆面会因此而老化斑裂。


技术实现要素：

3.为了克服现在空气炸烤箱的外壳漆面容易老化斑裂的不足，本实用新型提供一种具有顶部隔热盖的空气炸烤箱。
4.本实用新型解决其技术问题的技术方案是：一种具有顶部隔热盖的空气炸烤箱，包括一个机箱，所述机箱内设有一个内置加热腔的加热舱，所述加热舱上方设有一个隔热盖，所述机箱后侧设有一个出气口，所述出气口上设有一个透气栅罩，所述透气栅罩盖在所述出气口上；所述隔热盖上设有一个出气道，所述出气道连通到出气口上。
5.所述的透气栅罩可以是一个平的带栅网的透气板，也可以是凸起的碗形状。
6.一种出风口的优选，所述隔热盖后端设有一个向上凸起的出风嘴，所述出风道位于出风嘴中，所述出风嘴的尾端截面为方形。
7.配合电机打孔，隔热盖中部设有电机缺口，风机的电机位于电机缺口中。
8.为防止风通过电机缺口逃逸到上方，所述隔热盖下方位于电机缺口外设有一圈密封边。
9.一种隔热盖形状的选择，所述隔热盖是方形的。
10.进一步强化几个隔热盖的强度，所述隔热盖上端面设有若干第一加强筋组、所述隔热盖下端面设有若干第二加强筋组。
11.为方便出风嘴散热，所述出风嘴的尾端高度高于隔热盖的上端面高度，所述出风嘴尾端平滑上翘。
12.为方便隔热盖的导流，所述加热舱上方对应隔热盖处凹设有一个气流槽，
13.为防止串流，所述隔热盖两侧设有包边连接在加热舱上。
14.进一步导流，所述隔热盖在密封边外侧还设有一个密封框边，所述密封框边与密封边间形成一个导风道，所述出气道末端在导风道内。
15.本实用新型在使用时同现有技术的空气炸烤箱一致，在此不再赘述，加热舱散发的热量从隔热盖下方与加热舱上端板形成的气流槽中运动，最后通过出气道和透气栅罩散发到外界。
16.本实用新型的有益效果在于：1、采用上端翘起出气嘴的方式进行炸烤箱散溢热量的排出，散溢的热量会通过隔热板上的气流槽集中进入出气道中，最后从透气栅罩散发出
去，散热方便。2、隔热盖上设置密封边和加强筋，隔热盖结构可靠性好。
附图说明
17.图1是本实用新型一个实施例的示意图。
18.图2是本实用新型一个实施例的背面示意图。
19.图3是本实用新型一个实施例去隔热盖后的透视示意图。

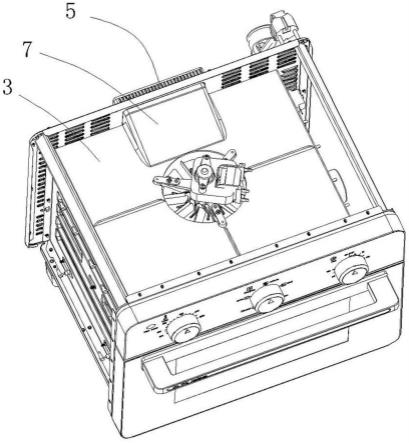

20.图4是本实用新型一个实施例去上机箱板后的透视示意图。
21.图5是本实用新型一个实施例隔热盖的正面示意图。
22.图6是本实用新型一个实施例隔热盖的背面示意图。
具体实施方式
23.以下结合附图实施例对本实用新型作进一步详细描述。
24.实施例1
25.结合附图1至6，一种具有顶部隔热盖3的空气炸烤箱，包括一个机箱1，所述机箱1内设有一个内置加热腔的加热舱2，所述加热舱2上方设有一个隔热盖3，所述机箱1后侧设有一个出气口4，所述出气口4上设有一个透气栅罩5，所述透气栅罩5盖在所述出气口4上；所述隔热盖3上设有一个出气道6，所述出气道6连通到出气口4上。
26.所述的透气栅罩5可以是一个平的带栅网的透气板，也可以是凸起的碗形状。
27.一种出风口的优选，所述隔热盖3后端设有一个向上凸起的出风嘴7，所述出风道位于出风嘴7中，所述出风嘴7的尾端截面为方形。
28.配合电机打孔，隔热盖3中部设有电机缺口8，风机的电机位于电机缺口8中。
29.为防止风通过电机缺口8逃逸到上方，所述隔热盖3下方位于电机缺口8外设有一圈密封边9。
30.一种隔热盖3形状的选择，所述隔热盖3是方形的。
31.进一步强化几个隔热盖3的强度，所述隔热盖3上端面设有若干第一加强筋组10、所述隔热盖3下端面设有若干第二加强筋组11。
32.为方便出风嘴7散热，所述出风嘴7的尾端高度高于隔热盖3的上端面高度，所述出风嘴7尾端平滑上翘。
33.为方便隔热盖3的导流，所述加热舱上方对应隔热盖3处凹设有一个气流槽12，
34.为防止串流，所述隔热盖3两侧设有包边连接在加热舱上。
35.进一步导流，所述隔热盖3在密封边9外侧还设有一个密封框边13，所述密封框边13与密封边9间形成一个导风道14，所述出气道6末端在导风道内。
36.本实施例在使用时同现有技术的空气炸烤箱一致，在此不再赘述，加热舱2散发的热量从隔热盖3下方与加热舱2上端板形成的气流槽12中运动，最后通过出气道6和透气栅罩5散发到外界。
37.本实施例的有益效果在于：1、采用上端翘起出气嘴的方式进行炸烤箱散溢热量的排出，散溢的热量会通过隔热板上的气流槽集中进入出气道中，最后从透气栅罩散发出去，散热方便。2、隔热盖上设置密封边和加强筋，隔热盖结构可靠性好。


技术特征：
1.一种具有顶部隔热盖的空气炸烤箱，包括一个机箱，所述机箱内设有一个内置加热腔的加热舱，其特征在于：所述加热舱上方设有一个隔热盖，所述机箱后侧设有一个出气口，所述出气口上设有一个透气栅罩，所述透气栅罩盖在所述出气口上；所述隔热盖上设有一个出气道，所述出气道连通到出气口上。2.根据权利要求1所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖后端设有一个向上凸起的出风嘴，所述出风道位于出风嘴中，所述出风嘴的尾端截面为方形。3.根据权利要求1所述具有顶部隔热盖的空气炸烤箱，其特征在于：隔热盖中部设有电机缺口，风机的电机位于电机缺口中。4.根据权利要求3所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖下方位于电机缺口外设有一圈密封边。5.根据权利要求1所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖是方形的。6.根据权利要求1所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖上端面设有若干第一加强筋组、所述隔热盖下端面设有若干第二加强筋组。7.根据权利要求2所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述出风嘴的尾端高度高于隔热盖的上端面高度，所述出风嘴尾端平滑上翘。8.根据权利要求2所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述加热舱上方对应隔热盖处凹设有一个气流槽。9.根据权利要求1所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖两侧设有包边连接在加热舱上。10.根据权利要求4所述具有顶部隔热盖的空气炸烤箱，其特征在于：所述隔热盖在密封边外侧还设有一个密封框边，所述密封框边与密封边间形成一个导风道，所述出气道末端在导风道内。

技术总结
本实用新型涉及一种具有顶部隔热盖的空气炸烤箱，包括一个机箱，所述机箱内设有一个内置加热腔的加热舱，所述加热舱上方设有一个隔热盖，所述机箱后侧设有一个出气口，所述出气口上设有一个透气栅罩，所述透气栅罩盖在所述出气口上；所述隔热盖上设有一个出气道，所述出气道连通到出气口上。本实用新型的有益效果在于：1、采用上端翘起出气嘴的方式进行炸烤箱散溢热量的排出，散溢的热量会通过隔热板上的气流槽集中进入出气道中，最后从透气栅罩散发出去，散热方便。散热方便。散热方便。


技术研发人员：俞百权
受保护的技术使用者：宁波市海厨电器有限公司
技术研发日：2022.03.02
技术公布日：2022/9/5
