具有水箱的装置和清洁设备的制作方法

本技术涉及清洁工具，尤其涉及具有水箱的装置和清洁设备。

背景技术：

1、随着清洁装置的设计的不断完善，清洁装置能够实现的功能越来越多，在日常生活中被越来越广泛地应用到。现有的清洁装置主要采用洒拖的方式进行清洁，清洁装置上设置清水箱用于为清洁装置提供清洁用水和污水箱用于回收清洁过程中产生的污水、垃圾。

2、清水箱和污水箱安装在清洁装置上需要实现水箱与清洁装置的机身连接稳定以避免使用过程中水箱掉落。且清洁装置使用过程中清水箱需要时常拆下以补充清洁用水，污水箱需要时常拆下以对箱内的污水进行清理。因此，清洁装置上的水箱既需要与清洁装置的机身连接稳定，又需要便于拆卸。

3、然而，现有技术中的水箱安装结构普遍存在以下问题：设置复杂的连接结构对水箱和清洁装置的机身进行连接，水箱与清洁装置的机身连接稳定但水箱拆卸和安装操作复杂；或是设置简单结构对水箱和清洁装置的机身进行连接，水箱拆卸和安装操作简单，但水箱与清洁装置的机身连接稳定性不足，清洁装置使用过程中水箱容易脱落。

技术实现思路

1、有鉴于此，为了克服上述现有技术的缺陷，本实用新型提出了一种具有水箱的装置和清洁设备。

2、所述具有水箱的装置包括机身和水箱，所述机身上设有安装部，所述水箱耦接于所述安装部；

3、所述水箱与所述安装部之间设置有安装模组，所述安装模组包括设置在所述水箱上的第一安装结构和设置在所述安装部上的第二安装结构，所述第一安装结构与所述第二安装结构位置对应用于耦接配合；

4、所述安装部下方设有过水通道，所述水箱上设有开口，所述过水通道连通所述水箱的开口。

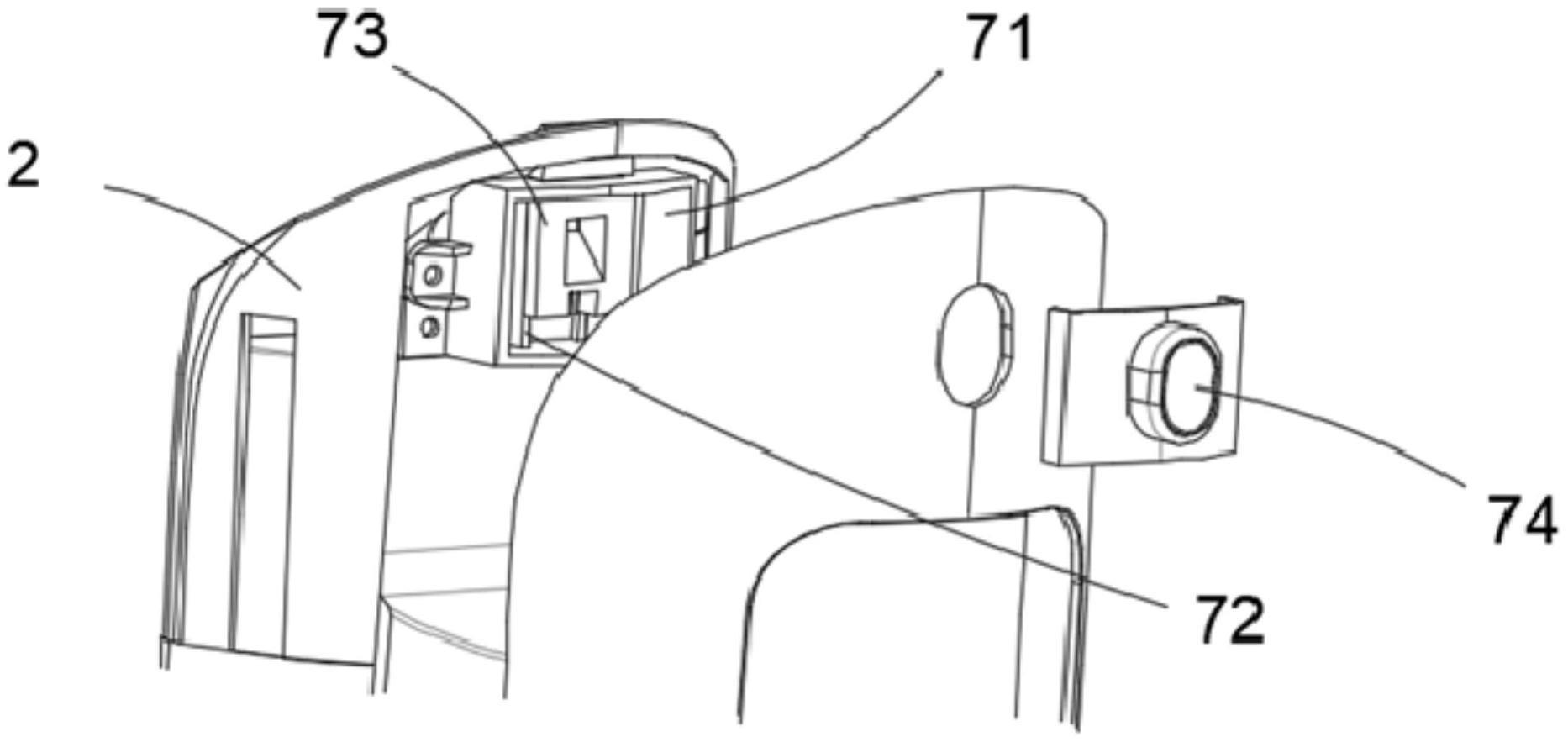

5、具体地，所述第一安装结构和所述第二安装结构中的一个设有容纳槽、导向结构和移动结构，所述导向结构和所述移动结构设置在所述容纳槽内，所述第一安装结构和所述第二安装结构中的另一个设有限位结构；

6、所述导向结构用于引导所述移动结构的移动方向，所述移动结构用于在所述导向结构所引导的预设方向上往复移动以伸入或移出所述限位结构，所述限位结构用于在无外力作用时限位所述移动结构以锁定所述水箱与所述安装部的连接。本实用新型所提供的水箱安装结构通过第一安装结构和第二安装结构耦接配合能够将水箱稳定安装，且水箱安装和拆卸时操作简单。能够实现水箱安装的稳定性，且便于水箱安装、拆卸操作。

7、所述移动结构包括复位件、按键和弹性件；

8、所述复位件用于在预设方向上移动以伸入或移出所述限位结构，所述复位件上设有第一斜面，所述按键上设有第二斜面，所述第一斜面抵接所述第二斜面，所述第一斜面与所述第二斜面配合以使所述按键带动所述复位件移动，或，使所述复位件带动所述按键移动；

9、所述弹性件设置在所述复位件与所述容纳槽之间，所述弹性件的两端分别作用于所述复位件和所述容纳槽。

10、优选地，沿所述预设方向，所述容纳槽的长度大于所述复位件的长度。复位件能够完全容纳在容纳槽内以便于进行安装水箱或拆卸水箱的操作。

11、所述水箱与所述安装部之间设有一组或多组所述安装模组。

12、进一步，所述安装部上设有第一对位结构，所述水箱上设有第二对位结构，所述第一对位结构与所述第二对位结构位置对应用于嵌合配合以使所述过水通道连通所述水箱的开口。第一对位结构和第二对位结构的设计有利于提升水箱安装的准确度以使过水通道准确连通水箱的开口。

13、本实用新型还提供了一种清洁设备，包括上述具有水箱的装置。

14、在一些实施例中，清洁设备包括两个水箱，所述机身的前侧设有前安装部，一个所述水箱耦合于所述前安装部，所述机身的后侧设有后安装部，另一个所述水箱耦合于所述后安装部。

15、具体地，所述水箱为清水箱，所述过水通道为出水通道；

16、和/或，所述水箱为污水箱，所述过水通道为进水通道。其中，出水通道连通清水箱的开口以供清水箱出水用于进行待清洁区域的清洁，进水通道连通污水箱的开口以将清洁过程中产生的污水吸入污水箱。

17、在一些实施例中，所述水箱的表面设有把手部，所述把手部用于取放所述水箱。

18、本实用新型提出的具有水箱的装置和清洁设备具有以下有益效果：通过第一安装结构和第二安装结构耦接配合能够将水箱稳定安装，且水箱安装和拆卸时操作简单。能够实现水箱安装的稳定性，且便于水箱安装、拆卸操作。

19、进一步，安装部与水箱之间还设置有第一对位结构和第二对位结构，通过第一对位结构和第二对位结构的设置判断水箱是否准确安装，从而提升水箱安装的准确度。

技术特征：

1.一种具有水箱的装置，其特征在于，

2.根据权利要求1所述的具有水箱的装置，其特征在于，所述第一安装结构和所述第二安装结构中的一个设有容纳槽、导向结构和移动结构，所述导向结构和所述移动结构设置在所述容纳槽内，所述第一安装结构和所述第二安装结构中的另一个设有限位结构；

3.根据权利要求2所述的具有水箱的装置，其特征在于，所述移动结构包括复位件、按键和弹性件；

4.根据权利要求3所述的具有水箱的装置，其特征在于，沿所述预设方向，所述容纳槽的长度大于所述复位件的长度。

5.根据权利要求1所述的具有水箱的装置，其特征在于，所述水箱与所述安装部之间设有一组或多组所述安装模组。

6.根据权利要求1所述的具有水箱的装置，其特征在于，所述安装部上设有第一对位结构，所述水箱上设有第二对位结构，所述第一对位结构与所述第二对位结构位置对应用于嵌合配合以使所述过水通道连通所述水箱的开口。

7.一种清洁设备，其特征在于，包括权利要求1-6任一项所述的具有水箱的装置。

8.根据权利要求7所述的清洁设备，其特征在于，包括两个水箱，所述机身的前侧设有前安装部，一个所述水箱耦合于所述前安装部，所述机身的后侧设有后安装部，另一个所述水箱耦合于所述后安装部。

9.根据权利要求7所述的清洁设备，其特征在于，所述水箱为清水箱，所述过水通道为出水通道；

10.根据权利要求7所述的清洁设备，其特征在于，所述水箱的表面设有把手部，所述把手部用于取放所述水箱。

技术总结
本技术提出了具有水箱的装置，包括机身和水箱，机身上设有安装部，水箱耦接于安装部；水箱与安装部之间设置有安装模组，安装模组包括设置在水箱上的第一安装结构和设置在安装部上的第二安装结构，第一安装结构与第二安装结构位置对应用于耦接配合；安装部下方设有过水通道，水箱上设有开口，过水通道连通水箱的开口。该装置的水箱安装结构能够将水箱稳定且准确地安装。本技术提供的清洁设备包括上述具有水箱的装置，能够避免水箱在清洁设备使用过程中掉落，且便于进行水箱的安装、拆卸操作。

技术研发人员：陈林松,周奎伍,胡益,邹凯,方良斌,曹山,黄友新,周志杰,韩俊峰,朱和健
受保护的技术使用者：深圳市倍思科技有限公司
技术研发日：20220325
技术公布日：2024/1/12
