一种清污分离的拖把桶的制作方法

本技术属于日常用品，具体涉及一种清污分离的拖把桶。

背景技术：

1、文献号为cn108542323a的中国专利文献公开了一种平板拖把的清洗装置，设有对平板拖把的拖把头的擦拭物进行清洁的清洗口，清洗口设有摩擦件，拖把头相对所述清洗口来回移动以使摩擦件清洁拖把头的擦拭物，还设有进水口、抽水机构及出水机构，所述抽水机构与进水口相通，所述出水机构通过流道与所述抽水机构相通，所述出水机构具有与所述清洗口对应的喷水件，水从进水口抽入抽水机构，再由抽水机构流出至出水机构后喷至清洗口处。本发明采用抽拉式空气泵原理，可将清洁水从桶底输送至桶体的上方，进而布满平板拖把头的擦拭物的整个表面，再与摩擦件配合实现擦拭物的上下刮洗，提高平板拖把头的擦拭物的清洗效果。

2、上述专利对平板拖把进行清洗与挤干的过程中，需要左右移动平板拖把，即清洗与挤干位于两个水平方向不同的位置，故而在切换位置的过程中需要将平板拖把从桶内取出，在此过程中容易将污水带出，污水流到地面上，影响使用。

技术实现思路

1、本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供仅需要在一个位置即可完成清洗与挤干的一种清污分离拖把桶。

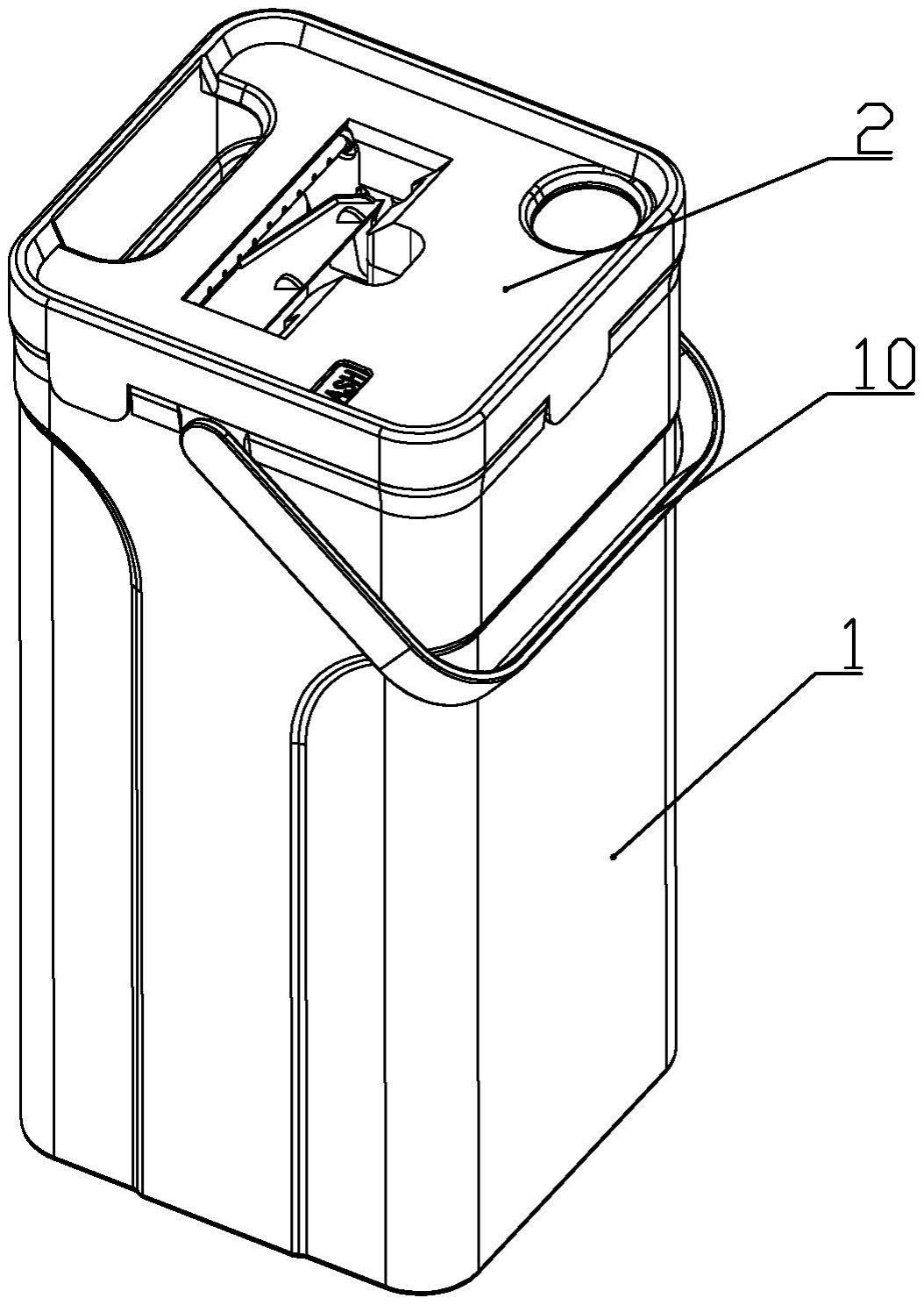

2、为实现本实用新型之目的，采用以下技术方案予以实现：一种清污分离拖把桶，包括设有清水仓的桶体，所述桶体上设有桶盖，所述桶盖上设有供平板拖把穿入桶体内的拖把穿口，所述拖把穿口一侧设有用于对平板拖把进行挤压清洗和\或挤压脱水的挤压器。

3、所述拖把桶还包括向平板拖把喷水的喷水部件，以及由清水仓取水并输送至喷水部件的泵水装置；平板拖把在所述拖把穿口内向上和\或向下移动时能够带动所述泵水装置工作。

4、所述泵水装置还连接有排水口，所述泵水装置处于工作状态时，排水口的流量大于设定值时喷水部件不喷水；排水口的流量小于设定值时喷水部件喷水。

5、所述桶体内活动设有用于控制排水口流量的升降水槽，所述升降水槽能够在不同高度的第一位置和第二位置之间移动。

6、所述升降水槽位于第一位置时，所述排水口的流量小于设定值；所述升降水槽位于第二位置时，所述排水口的流量大于设定值。

7、所述泵水装置还连接有注水口，所述泵水装置处于工作状态时，所述注水口朝向所述升降水槽内注水。

8、初始状态的升降水槽依靠复位件定位于第一位置，当升降水槽内的水超过设定值时，升降水槽移动到第二位置。

9、本方案在使用时，仅需在拖把穿口内上下移动即可，不需要水平方向移动平板拖把，操作简单。

10、作为优选方案：所述第一位置、第二位置分别为特定的高度位置。

11、所述复位件为第一磁体；所述升降水槽内安装有与第一磁体相互吸引的第二磁体。

12、或者，

13、所述第一位置、第二位置分别为一段高度区间。

14、所述复位件为安装在桶体内的驱动升降水槽向第一位置移动的弹簧。

15、作为优选方案：所述注水口为朝向所述升降水槽的独立的出水口，或者，所述排水口同时为所述注水口。

16、作为优选方案：所述升降水槽内成型有供水流出的过水通道；泵水装置工作时，注水口流入升降水槽的水大于过水通道流出的水。

17、所述过水通道朝向清水仓。

18、升降水槽内的水将重新流回清水仓内，不会造成清水的浪费。

19、作为优选方案：所述桶体内转动连接有与泵水装置传动连接的传动轮；平板拖把在清洁插口内移动时，平板拖把带动传动轮转动。

20、作为优选方案：所述传动轮为与平板拖把啮合传动的传动齿轮；所述拖把上设置有与传动齿轮啮合的传动齿条。

21、或者，

22、所述传动轮为摩擦辊；所述拖把通过摩擦力带动摩擦辊转动。

23、所述摩擦辊由橡胶材料制成或摩擦辊外壁固定连接有橡胶层。

24、作为优选方案：所述泵水装置为容积泵。或者，所述泵水装置为叶轮泵。

25、作为优选方案：所述桶体内活动安装有指示件；所述指示件上设置有第一标识、第二标识；所述桶盖上设置有显示区。当喷水部件喷水时，第一标识位于显示区内；当喷水部件不喷水时，第二标识位于显示区内。

26、用户可通过观察位于显示区内的第一标识和第二标识来确定当前平板拖把的状态，进而确定平板拖把挤干的时间。

27、作为优选方案：所述指示件由升降水槽驱动。

28、作为优选方案：所述泵水装置包括两组泵体；所述桶体内转动连接有两个传动轮；每个传动轮分别与一个泵体传动连接。

29、作为优选方案：所述清水仓可拆卸连接在桶体内。

30、与现有技术相比较，本实用新型的有益效果是：使用时，向清水仓内添加清水，此时升降水槽位于第一位置。

31、对平板拖把进行清洗时，将平板拖把插入拖把穿口进入清洁区内，并上下往复移动平板拖把，拖把板带动传动轮往复转动，使得活塞体往复运动，将清水仓内的水泵入出水管内，大部分水从喷水部件流到擦拭物上，对擦拭物进行清洗，少部分水经过注水口流入升降水槽内。

32、随着升降水槽内的水增多，升降水槽逐渐向下运动，指示件逐渐转动，当升降水槽内的水大于设定值后，升降水槽移动至第二位置，此时升降水槽不与排水口正对，排水口将有水流出，使得喷水部件将不再有水流出，此时第二标识位于显示区，用户查看到第二标识后得知此时上下移动平板拖把将对擦拭物进行挤干，接着往复数次后，将擦拭物挤干，并将平板拖把从桶体内取出。

33、上述过程中，挤压器对擦拭物进行挤水，挤出的污水将经过挤压器流到污水区内。

34、平板拖把取出后，注水口将不再有水流出，此时升降水槽内的水经过过水通道流到清水仓内，升降水槽内的水逐渐减少，使得弹簧将升降水槽从第二位置推动至第一位置，以便下一次使用。

35、本方案在使用时，仅需在拖把穿口内上下移动即可，不需要水平方向移动平板拖把，操作简单。

技术特征：

1.一种清污分离的拖把桶，包括设有清水仓的桶体，所述桶体上设有桶盖，所述桶盖上设有供平板拖把穿入桶体内的拖把穿口，所述拖把穿口一侧设有用于对平板拖把进行挤压清洗和\或挤压脱水的挤压器；其特征在于：还包括向平板拖把喷水的喷水部件，以及由清水仓取水并输送至喷水部件的泵水装置；平板拖把在所述拖把穿口内向上和\或向下移动时能够带动所述泵水装置工作；所述泵水装置还连接有排水口，所述泵水装置处于工作状态时，排水口的流量大于设定值时喷水部件不喷水；排水口的流量小于设定值时喷水部件喷水；所述桶体内活动设有用于控制排水口流量的升降水槽，所述升降水槽能够在不同高度的第一位置和第二位置之间移动；所述升降水槽位于第一位置时，所述排水口的流量小于设定值；所述升降水槽位于第二位置时，所述排水口的流量大于设定值；所述泵水装置还连接有注水口，所述泵水装置处于工作状态时，所述注水口朝向所述升降水槽内注水；初始状态的升降水槽依靠复位件定位于第一位置，当升降水槽内的水超过设定值时，升降水槽移动到第二位置。

2.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述第一位置、第二位置分别为特定的高度位置；所述复位件为第一磁体；所述升降水槽内安装有与第一磁体相互吸引的第二磁体；或者，所述第一位置、第二位置分别为一段高度区间；所述复位件为安装在桶体内的驱动升降水槽向第一位置移动的弹簧。

3.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述注水口为朝向所述升降水槽的独立的出水口，或者，所述排水口同时为所述注水口。

4.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述升降水槽内成型有供水流出的过水通道；泵水装置工作时，注水口流入升降水槽的水大于过水通道流出的水。

5.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述桶体内转动连接有与泵水装置传动连接的传动轮；平板拖把在清洁插口内移动时，平板拖把带动传动轮转动。

6.如权利要求5所述的一种清污分离的拖把桶，其特征在于：所述传动轮为与平板拖把啮合传动的传动齿轮；或者，所述传动轮为摩擦辊，拖把带动摩擦辊转动；所述摩擦辊由橡胶材料制成或摩擦辊外壁固定连接有橡胶层。

7.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述泵水装置为容积泵；或者，所述泵水装置为叶轮泵。

8.如权利要求1所述的一种清污分离的拖把桶，其特征在于：所述桶体内活动安装有指示件；所述指示件上设置有第一标识、第二标识；所述桶盖上设置有显示区；当喷水部件喷水时，第一标识位于显示区内；当喷水部件不喷水时，第二标识位于显示区内。

9.如权利要求8所述的一种清污分离的拖把桶，其特征在于：所述指示件由升降水槽驱动。

10.如权利要求5所述的一种清污分离的拖把桶，其特征在于：所述泵水装置包括两组泵体；所述桶体内转动连接有两个传动轮；每个传动轮分别与一个泵体传动连接。

技术总结
本技术公开了一种清污分离拖把桶，包括设有清水仓的桶体，拖把桶还包括向平板拖把喷水的喷水部件，以及由清水仓取水并输送至喷水部件的泵水装置；泵水装置还连接有排水口，排水口的位置低于喷水部件；泵水装置处于工作状态时，排水口的流量大于设定值时喷水部件不喷水；排水口的流量小于设定值时喷水部件喷水；桶体内活动设有用于控制排水口流量的升降水槽，升降水槽能够在不同高度的第一位置和第二位置之间移动；升降水槽位于第一位置时，排水口的流量小于设定值；升降水槽位于第二位置时，排水口的流量大于设定值；本方案在使用时，仅需在拖把穿口内上下移动即可，不需要水平方向移动平板拖把，操作简单。

技术研发人员：请求不公布姓名
受保护的技术使用者：宁波举望科技有限公司
技术研发日：20220402
技术公布日：2024/1/11
